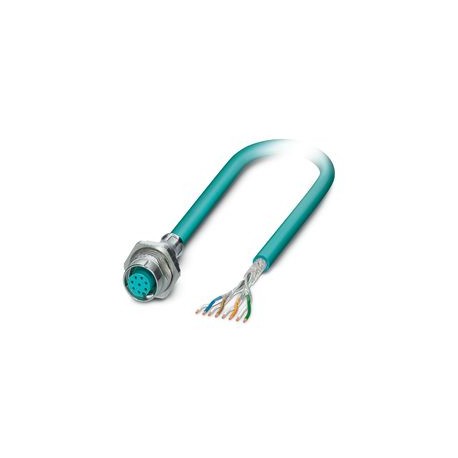

VS-M12FSBP-OE-94C-LI/2,0X
VS-M12FSBP-OE-94C-LI/2,0X 1260718 PHOENIX CONTACT Conect. plug. to be apar. wall poster., protection index: ..
$0.00USD
3598 auf Lager
Wichtige Spezifikationen
:56.3 dB (at 4 МHz)
Typ:Flush-type female connector straight M12 SPEEDCON / IP67
Codierung:A
Allgemein:The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| 56.3 dB (at 4 МHz) | |
| Typ | Flush-type female connector straight M12 SPEEDCON / IP67 |
| Codierung | A |
| Allgemein | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Abgeschirmt | yes |
| Kabeltyp | Ethernet drag chain CAT5, 4-pair [94C] |
| Codierungstyp | A (Standard) |
| Sensortyp | Ethernet |
| Kabellänge | 2 m |
| Kabelgewicht | 57 kg/km |
| halogenfrei | according to IEC 60754-1 |
| Verriegelungstyp | SPEEDCON |
| Produktart | Data cable preassembled |
| UL AWM-Stil | 20963 (80°C/30 V) |
| Gesamtwendung | Four pairs and four fillers to the core |
| Dichtungsmaterial | FKM |
| Verdrehte Paare | 2 cores to the pair |
| Kabelkapazität | approx. 50 nF/km (at 1 kHz) |
| Signallaufzeit | 5.3 ns/m |
| Wellenimpedanz | 100 Ω |
| AWG-Signalleitung | 26 |
| Schleifenwiderstand | ≤ 290.00 Ω/km |
| Kontaktmaterial | CuZn |
| Flammbeständigkeit | according to IEC 60332-1-2 |
| Zugfestigkeit | ≤ 100 N |
| Beständigkeit gegen Öl | in accordance with EN 60811-2-1 |
| Leitermaterial | Bare Cu litz wires |
| Kontaktwiderstand | ≤ 3 mΩ |
| Nennstrom IN | 2 A |
| Nennspannung UN | 48 V AC |
| Abschirmungsdämpfung | 3.2 dB (with 1 MHz) |
| Einzeldraht, Farbe | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| Leiterstruktur | 4x2xAWG26/19, S/UTP |
| Kopplungswiderstand | ≤ 100.00 mΩ/m (at 10 MHz) |
| Verschmutzungsgrad | 3 |
| Maßzeichnung | |
| Max. Biegezyklen | 5000000 |
| Anzahl der Positionen | 8 |
| Bemessungsstoßspannung | 0.8 kV |
| Übertragungsmedium | Copper |
| Schutzgrad | IP67 |
| Anzahl der Kabelanschlüsse | 1 |
| Überspannungskategorie | II |
| Signalart/-kategorie | Ethernet |
| Isolationswiderstand | ≥ 100 MΩ |
| Äußere Hülle, Farbe | water blue RAL 5021 |
| Nennspannung, Kabel | ≤ 100 V |
| Äußere Hülle, Material | PUR |
| Prüfspannung Kern/Kern | 700 V (50 Hz, 1 min.) |
| Leiterquerschnitt | 4x 2x 0.14 mm² |
| Außendurchmesser des Kabels | 6.9 mm +0.1 mm ... 0.2 mm |
| Optische Schutzabdeckung | 90 % |
| Rückwärtsdämpfung (RL) | 23 dB (at 4 МHz) |
| Dicke, äußere Hülle | 0.85 mm |
| Kontaktträgermaterial | PA 6.6 |
| Kontaktflächenmaterial | Ni/Au |
| Material Drahtisolierung | PP |
| Prüfspannung Kern/Abschirmung | 700 V (50 Hz, 1 min.) |
| Einführ-/Entfernungszyklen | ≥ 100 |
| Drahtdurchmesser inkl. Isolierung | 1 mm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (cable, fixed installation) |
| Leiterstruktur-Signalleitung | 19x 0.10 mm |
| Umgebungstemperatur (Installation) | -20 °C ... 80 °C |
| Nahfeld-Übersprechdämpfung (NEXT) | 65.3 dB (with 1 MHz) |
| Brennbarkeitsklasse gemäß UL 94 | V2 |
| Minimaler Biegeradius, feste Installation | 4 x D |
| Kleinster Biegeradius, feste Installation | 28 mm |
| Minimaler Biegeradius, flexible Installation | 8 x D |
| Kleinster Biegeradius, bewegliche Installation | 56 mm |
| Leistungssummierte Nahfeldübersprechdämpfung (PSNEXT) | 62.3 dB (with 1 MHz) |
Produktbeschreibung
Connect. plug. for apar. poster wall, Ethernet, 8-pole, PUR, aqua blue RAL5021, Female mount Straight M12, encoding: A SPEEDCON / IP67, A free cable end, cable length: 2 m, The article does not contai
