VAL-MS-T1/T2 1000DC-PV/3+V/32

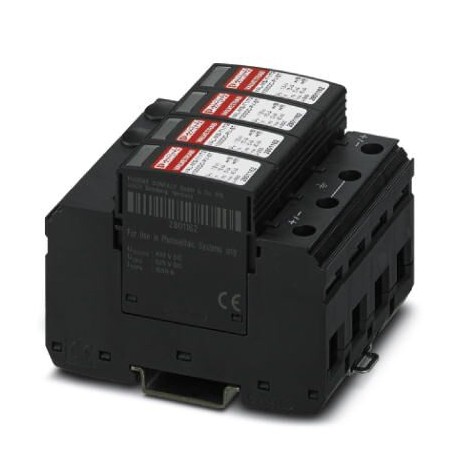

VAL-MS-T1/T2 1000DC-PV/3+V/32 1044183 PHOENIX CONTACT Lightning current arrester/surge protective device for..
$0.00USD
4447 auf Lager
Wichtige Spezifikationen
GTIN:4055626620657
Orderkey:1044183
(Zeichnungen):
Katalogseite:Page 50 (C-4-2019)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4055626620657 |
| Orderkey | 1044183 |
| (Zeichnungen) | |
| Katalogseite | Page 50 (C-4-2019) |
| Verpackungseinheit | 1 |
| Hinweis (Allgemein) | The device is intended for touch proof installation in a housing. Ensure that there is a gap of at least 8 mm between the active and grounded parts in the connection area. |
| Tiefe (Zeichnungen) | 65.7 mm (incl. DIN rail 7.5 mm) |
| Breite (Zeichnungen) | 71.2 mm |
| ETIM 5.0 (eCl@ss) | EC000381 |
| ETIM 6.0 (eCl@ss) | EC000381 |
| ETIM 7.0 (eCl@ss) | EC000381 |
| Höhe (Zeichnungen) | 89.8 mm |
| Zolltarifnummer | 85363030 |
| (Umgebungsbedingungen) | PBT-FR |
| Höhe (Abmessungen) | ≤ 3000 m (amsl (above mean sea level)) |
| Typ (Umgebungsbedingungen) | DIN rail module, two-section, divisible |
| (Weitere Beschreibungen) | ≤ 700 µA AC |
| Farbe (Umgebungsbedingungen) | jet black RAL 9005 |
| Horizontale Neigung (Zeichnungen) | 4 Div. |
| (Normen und Vorschriften) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| EN-Typ (Umgebungsbedingungen) | T1 / T2 |
| eCl@ss 4.0 (Klassifizierungen) | 27130800 |
| eCl@ss 4.1 (Klassifizierungen) | 27130800 |
| eCl@ss 5.0 (Klassifizierungen) | 27130800 |
| eCl@ss 5.1 (Klassifizierungen) | 27130800 |
| eCl@ss 6.0 (Klassifizierungen) | 27130800 |
| eCl@ss 7.0 (Klassifizierungen) | 27130802 |
| eCl@ss 8.0 (Klassifizierungen) | 27130802 |
| eCl@ss 9.0 (Klassifizierungen) | 27130802 |
| Maßzeichnung (Zeichnungen) | |
| Schock (Operation) (Abmessungen) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Schutzgrad (Abmessungen) | IP20 (only when all terminal points are used) |
| Zugänglichkeit (Umgebungsbedingungen) | Accessible |
| Montageart (Umgebungsbedingungen) | DIN rail: 35 mm |
| Schwingung (Betrieb) (Abmessungen) | 5g (5-500 Hz/2.5 h/XYZ) |
| Gehäusematerial (Umgebungsbedingungen) | PA 6.6-FR |
| China RoHS (Standards und Vorschriften) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Standards und Vorschriften) | Lead 7439-92-1 |
| Schutzmodus (Umgebungsbedingungen) | (DC+) - (DC-) |
| Normen/Vorschriften (Verbindungsdaten) | EN 50539-11 2013 |
| Verschmutzungsgrad (Umgebungsbedingungen) | 2 |
| SPD-Versagensverhalten (Umgebungsbedingungen) | OCM (Open-circuit mode) |
| (Schutzschaltung Gleichspannungsseite (DC)) | 4.5 Nm (25 mm² ... 35 mm²) |
| Installationsort (Umgebungsbedingungen) | Interior |
| Reaktionszeit tA (Zusätzliche Beschreibungen) | ≤ 25 ns |
| Umgebungstemperatur (Betrieb) (Abmessungen) | -40 °C ... 85 °C |
| IEC-Prüfklassifizierung (Umgebungsbedingungen) | PV I / II |
| Verbindungskonfiguration (Umgebungsbedingungen) | Y configuration |
| Zulässige Luftfeuchtigkeit (Betrieb) (Abmessungen) | 5 % ... 95 % |
| Reststrom IPE (Zusätzliche Beschreibungen) | ≤ 40 µA DC |
| Bemessungslaststrom IL (Weitere Beschreibungen) | 80 A |
| Überspannungsschutz-Fehlermeldung (Umgebungsbedingungen) | optical |
| Umgebungstemperatur (Lagerung/Transport) (Abmessungen) | -40 °C ... 85 °C |
| Isolationswiderstand Riso (Zusätzliche Beschreibungen) | > 5 GΩ (at 500 V DC) |
| Schraubengewinde (Schutzschaltung Gleichspannungsseite (DC)) | M5 |
| Stromverbrauch im Standby-Modus (Zusätzliche Beschreibungen) | ≤ 25 mVA |
| Abisolierlänge (Schutzschaltung Gleichspannungsseite (DC)) | 16 mm |
| Anschlussart (Schutzschaltung Gleichspannungsseite (DC)) | Fork-type cable lug |
| Kontinuierlicher Betriebsstrom ICPV (Zusätzliche Beschreibungen) | < 20 µA |
| Entflammbarkeitsklasse gemäß UL 94 (Umgebungsbedingungen) | V-0 |
| Anzugsmoment (Schutzkreis Gleichspannungsseite (DC)) | 3 Nm (1.5 mm² ... 16 mm²) |
| Kurzschlussstrombelastbarkeit ISCPV (Zusätzliche Beschreibungen) | 2000 A |
| Abstand zwischen stromführenden und geerdeten Teilen (Umgebungsbedingungen) | 8 mm |
| Nennentladestrom (8/20) µs (Zusätzliche Beschreibungen) | 15 kA |
| Maximaler Entladestrom Imax(8/20) µs (Zusätzliche Beschreibungen) | 40 kA |
| Einbauort der Trennvorrichtung (Umgebungsbedingungen) | Internal |
| Maximale Dauerbetriebsspannung UCPV (Zusätzliche Beschreibungen) | 1170 V DC |
| Gesamtentladestrom Itotal(8/20) µs (Zusätzliche Beschreibungen) | 40 kA |
| Leiterquerschnitt AWG (Schutzschaltung Gleichspannungsseite (DC)) | 15 ... 2 |
| Gesamtentladestrom Itotal(10/350) µs (Zusätzliche Beschreibungen) | 10 kA |
| Leiterquerschnitt massiv (Schutzschaltung Gleichspannungsseite (DC)) | 1.5 mm² ... 35 mm² |
| Impulsentladungsstrom (10/350) µs, Ladung (Zusätzliche Beschreibungen) | 2.5 As |
| Leiterquerschnitt flexibel (Schutzschaltung Gleichspannungsseite (DC)) | 1.5 mm² ... 16 mm² |
| Impulsentladestrom (10/350) µs, Spitzenwert-Notlauf (Zusätzliche Beschreibungen) | 5 kA |
| Impulsentladungsstrom (10/350) µs, spezifische Energie (Weitere Beschreibungen) | 6.25 kJ/Ω |
Produktbeschreibung
Lightning current/surge arrester for 1000 V DC 2-pole isolated DC systems, for rail mounting, 4-pole base element, four plug-in protection elements with temperature control, status signaling on each c
