Vorrätig Top‑Produkt
UW 25

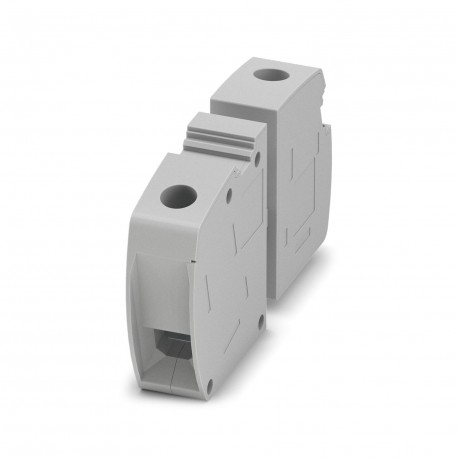

UW 25 3073364 PHOENIX CONTACT Panel feed-through terminal block, Connection method: Screw connection, Load c..
$8.20USD
1251 auf Lager
Wichtige Spezifikationen
:• Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data.
Notiz:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tonhöhe:15.1 mm
Ergebnis:Test passed
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| • Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data. | |
| Notiz | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tonhöhe | 15.1 mm |
| Ergebnis | Test passed |
| Breite [w] | 15.1 mm |
| Potenziale | 1 |
| Anwendung | without spacer plate |
| Höhe [h3] | 48.5 mm |
| Höhe [h4] | 45 mm |
| Länge [l1] | 42.3 mm |
| Länge [l2] | 33.3 mm |
| Sicherheitshinweis | • Only electrically qualified personnel may install and operate the product.To recognize and prevent danger, the qualified personnel must be familiar with the basics of electrical engineering. |
| Temperatur | 960 °C |
| Produktart | Panel feed-through terminal block |
| Spezifikation | IEC 60947-7-1:2009-04 |
| Anzahl der Zeilen | 1 |
| Produktfamilie | UW 25 |
| Farbe (Gehäuse) | gray (7042) |
| Artikelüberarbeitung | 02 |
| Steckverbindersystem | UW 25 |
| Kontaktmaterial | Cu alloy |
| Abstreiflänge | 19 mm |
| Belichtungszeit | 30 s |
| Verbindungsmethode | Screw connection with tension sleeve |
| Anzugsmoment | 4 Nm ... 4.5 Nm |
| Verpackungsart | packed in cardboard |
| Nennstrom IN | 101 A |
| Nennspannung UN | 630 V |
| Verschmutzungsgrad | 3 |
| Maßzeichnung | |
| Isoliermaterial | PA |
| Anzahl der Positionen | 1 |
| Anzahl der Potenziale | 1 |
| Überspannungskategorie | III |
| Nennquerschnitt | 25 mm² |
| Anzahl der Verbindungen | 2 |
| Nennspannung (III/3) | 630 V |
| Oberflächeneigenschaften | tin-plated |
| Isoliermaterialgruppe | I |
| Innenzylindermessgerät | B7 |
| CTI gemäß IEC 60112 | 600 |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Leiterquerschnitt starr | 6 mm² ... 35 mm² |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Leiterquerschnitt flexibel | 10 mm² ... 25 mm² |
| Bemessungsisolationsspannung (III/3) | 630 V |
| Anforderungstest für den Temperaturanstieg | Increase in temperature ≤ 45 K |
| Mindestkriechstrecke (III/3) | 8 mm |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Vergleichs-Tracking-Index (IEC 60112) | CTI 600 |
| 2 Leiter mit gleichem Querschnitt, massiv | 2.5 mm² ... 10 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel | 4 mm² ... 10 mm² |
| Mindestabstandswert - inhomogenes Feld (III/3) | 5.5 mm |
| Anschlussrichtung des Leiters zur Steckerrichtung | 0 ° |
| Glühdraht-Entflammbarkeitsindex GWFI gemäß EN 60695-2-12 | 850 |
| Glühdrahtzündtemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur für die Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 4 mm² ... 25 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 4 mm² ... 25 mm² |
| Leiterquerschnitt/Leitertyp/Sollwert der Zugkraft/Istwert | 6 mm² / solid / > 80 N |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Aderendhülse ohne Kunststoffhülse | 2.5 mm² ... 10 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Doppel-Aderendhülse und Kunststoffhülse | 2.5 mm² ... 10 mm² |
Produktbeschreibung
Borne grommets, connection type: Screw connection with traction capsule, Screw connection with traction capsule, number of poles: 1, charging current: 101 A, section: 6 mm² - 35 mm², conductor connect
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
