UT 4-L/HESILED 60 (5X20)

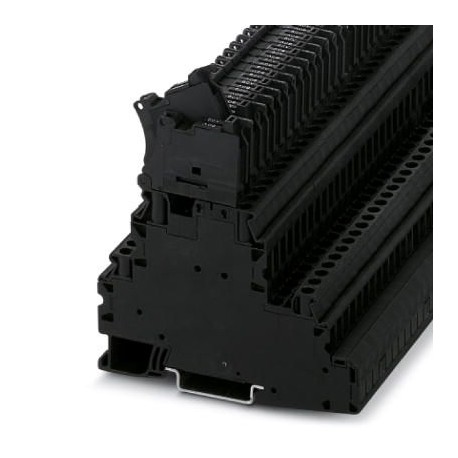

UT 4-L/HESILED 60 (5X20) 3214367 PHOENIX CONTACT Fuse modular terminal block
$0.00USD
3754 auf Lager
Wichtige Spezifikationen
GTIN:4055626030784
Notiz:Made to Order (non-returnable)
Orderkey:3214367
Katalogseite:Page 232 (C-1-2017)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4055626030784 |
| Notiz | Made to Order (non-returnable) |
| Orderkey | 3214367 |
| Katalogseite | Page 232 (C-1-2017) |
| Verpackungseinheit | 50 pc |
| Breite (Allgemein) | 6.2 mm |
| Länge (Allgemein) | 92.7 mm |
| Ursprungsland | PL (Poland) |
| (Verbindungsdaten) | IEC 60947-7-2/IEC 60947-7-3 |
| Zolltarifnummer | 85369095 |
| (Wichtige Geschäftsdaten) | max. 2.5 W (With interconnected arrangement of several fuse terminal blocks in the event of a short-circuit) |
| Mindestbestellmenge | 50 pc |
| Höhe NS 35/15 (Allgemein) | 96.4 mm |
| Schraubengewinde (Abmessungen) | M3 |
| Fuse (Wichtige Geschäftsdaten) | G / 5 x 20 |
| Höhe NS 35/7,5 (Allgemein) | 88.9 mm |
| Farbe (Wichtige kommerzielle Daten) | black |
| (Normen und Vorschriften) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Abstreiflänge (Abmessungen) | 9 mm |
| Verbindungsmethode (Abmessungen) | Screw connection |
| Sicherungstyp (Wichtige Geschäftsdaten) | Glass / ceramics / ... |
| Maximales Anzugsdrehmoment (Abmessungen) | 0.8 Nm |
| Anzugsdrehmoment, min (Abmessungen) | 0.6 Nm |
| Gewicht pro Stück (ohne Verpackung) | 33.140 g |
| Seitenklappe öffnen (Wichtige Geschäftsdaten) | No |
| China RoHS (Standards und Vorschriften) | Environmentally Friendly Use Period = 50 |
| Innenzylindermessgerät (Abmessungen) | A4 |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 2 |
| REACH SVHC (Standards und Vorschriften) | Lead 7439-92-1 |
| LED-Strombereich (Wichtige kommerzielle Daten) | 0.4 mA ... 0.86 mA |
| LED-Spannungsbereich (Wichtige kommerzielle Daten) | 30 V AC ... 60 V AC |
| Nominal Current IN (Wichtige Handelsdaten) | 30 A |
| Nennspannung UN (Wichtige kommerzielle Daten) | 60 V |
| Verschmutzungsgrad (Wichtige Geschäftsdaten) | 3 |
| Isoliermaterial (Wichtige Geschäftsdaten) | PA |
| Bemessungsstoßspannung (Wichtige kommerzielle Daten) | 6 kV |
| Maximaler Laststrom (Wichtige kommerzielle Daten) | 36 A (the current is determined by the fuse used) |
| Überspannungskategorie (Wichtige Geschäftsdaten) | III |
| Nominalquerschnitt (Wichtige kommerzielle Daten) | 4 mm² |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 4 |
| Leiterquerschnitt AWG max. (Abmessungen) | 10 |
| Leiterquerschnitt AWG min. (Abmessungen) | 26 |
| Leiterquerschnitt massiv max. (Abmessungen) | 4 mm² |
| Mindestquerschnitt des Leiters (Abmessungen) | 0.14 mm² |
| Isoliermaterialgruppe (Wichtigste Geschäftsdaten) | I |
| Maximale Verlustleistung (Wichtige kommerzielle Daten) | max. 1.6 W (With single arrangement of the fuse terminal block in the event of overload) |
| Leiterquerschnitt flexibel max. (Abmessungen) | 4 mm² |
| Leiterquerschnitt flexibel min. (Abmessungen) | 0.14 mm² |
| Verbindung gemäß Standard (Verbindungsdaten) | IEC 60947-7-2/IEC 60947-7-3 |
| NF F16-101, NF F10-102 Klasse F (Wichtige kommerzielle Daten) | 2 |
| NF F16-101, NF F10-102 Klasse I (Wichtige kommerzielle Daten) | 2 |
| Nominalstrom IN (obere Ebene) (Wichtige Geschäftsdaten) | 6.3 A |
| Verbindung gemäß Standard (Wichtige Geschäftsdaten) | IEC 60947-7-2/IEC 60947-7-3 |
| Sauerstoffindex (DIN EN ISO 4589-2) (Wichtige Geschäftsdaten) | >32 % |
| Brennbarkeitsklasse gemäß UL 94 (Anschlussdaten) | V0 |
| Maximaler Laststrom (oberer Wert) (Wichtige kommerzielle Daten) | 6.3 A (the current is determined by the fuse used) |
| Flammenprüfverfahren (DIN EN 60695-11-10) (Wichtigste kommerzielle Daten) | V0 |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V0 |
| Rauchgastoxizität NFPA 130 (SMP 800C) (Wichtige kommerzielle Daten) | passed |
| 2 Leiter mit gleichem Querschnitt, massiv max. (Abmessungen) | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv min. (Abmessungen) | 0.14 mm² |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig (Abmessungen) | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig (Mindestabmessungen) | 0.14 mm² |
| Oberflächenentflammbarkeit NFPA 130 (ASTM E 162) (Wichtige kommerzielle Daten) | passed |
| Anwendung von statisch isolierenden Materialien in Kälte (Wichtige kommerzielle Daten) | -60 °C |
| Brandverhalten von Schienenfahrzeugen (DIN 5510-2) (Wichtige kommerzielle Daten) | Test passed |
| Maximale Verlustleistung im Nennbetrieb (Wichtige kommerzielle Daten) | 1.6 W (the value is multiplied when connecting multiple levels) |
| Kalorimetrische Wärmefreisetzung NFPA 130 (ASTM E 1354) (Wichtige kommerzielle Daten) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E 662) (Wichtige kommerzielle Daten) | passed |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Abmessungen) | 4 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Abmessungen) | 0.14 mm² |
| Relativer Temperaturindex für Isoliermaterialien (Elektr., UL 746 B) (Wichtige kommerzielle Daten) | 130 °C |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse max. (Abmessungen) | 4 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse min. (Abmessungen) | 0.14 mm² |
| Temperaturindex von Dämmstoffen (DIN EN 60216-1 (VDE 0304-21)) (Wichtige kommerzielle Daten) | 130 °C |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, max. (Abmessungen) | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, min. (Abmessungen) | 0.14 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, max. (Abmessungen) | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, min. (Abmessungen) | 0.5 mm² |
Produktbeschreibung
Rail terminal for fuse, fuse type: Glass/ceramic/..., fuse type: G/5 x 20, nominal voltage: 60 V, nominal current: 30 A, connection type: Screw connection, Sizing cross-section: 4 mm², cross-section:
