Vorrätig Top‑Produkt
UT 35

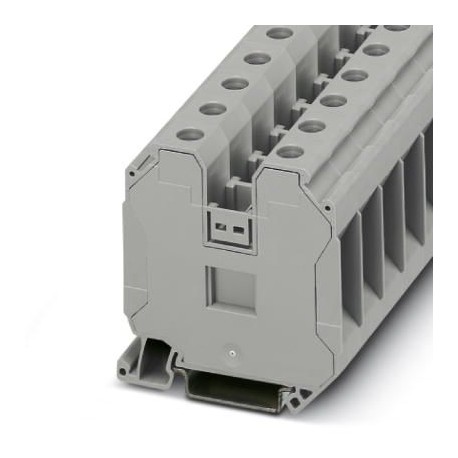

UT 35 3044225 PHOENIX CONTACT Feed-through terminal block
$3.71USD
2745 auf Lager
Wichtige Spezifikationen
GTIN:4017918977559
Orderkey:3044225
Katalogseite:Page 255 (C-1-2017)
Verpackungseinheit:50 pc
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4017918977559 |
| Orderkey | 3044225 |
| Katalogseite | Page 255 (C-1-2017) |
| Verpackungseinheit | 50 pc |
| Breite (Allgemein) | 16 mm |
| Höhe (Allgemein) | 65.1 mm |
| Länge (Allgemein) | 61.2 mm |
| Ursprungsland | TR (Turkey) |
| Hinweis (Abmessungen) | Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. |
| (Verbindungsdaten) | IEC 60947-7-1 |
| Zolltarifnummer | 85369010 |
| (Wichtige Geschäftsdaten) | 50 mm² / 9.5 kg |
| Breite der Endabdeckung (Allgemein) | 2.2 mm |
| Höhe NS 35/15 (Allgemein) | 73.2 mm |
| Schraubengewinde (Abmessungen) | M6 |
| Höhe NS 35/7,5 (Allgemein) | 65.7 mm |
| Farbe (Wichtige kommerzielle Daten) | gray |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| Abstreiflänge (Abmessungen) | 18 mm |
| Verbindungsmethode (Abmessungen) | Screw connection |
| Sollwert (Wichtige kommerzielle Daten) | 10 N |
| ASD-Niveau (Wichtige Geschäftsdaten) | 1.857 (m/s2)2/Hz |
| Potenziale (Wichtige kommerzielle Daten) | 1 |
| Schockform (Wichtige Geschäftsdaten) | Half-sine |
| Beschleunigung (Wichtige Geschäftsdaten) | 5 g |
| Maximales Anzugsdrehmoment (Abmessungen) | 3.7 Nm |
| Testspektrum (Wichtige kommerzielle Daten) | Service life test category 1, class B, body mounted |
| Anzugsdrehmoment, min (Abmessungen) | 3.2 Nm |
| Schockdauer (Wichtige Wirtschaftsdaten) | 30 ms |
| Testhäufigkeit (Wichtige Geschäftsdaten) | f1= 5 Hz to f2= 150 Hz |
| Gewicht pro Stück (ohne Verpackung) | 57.140 g |
| Seitenklappe öffnen (Wichtige Geschäftsdaten) | No |
| Testanweisungen (Wichtige kommerzielle Daten) | X-, Y- and Z-axis (pos. and neg.) |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Innenzylindermessgerät (Abmessungen) | B9 |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 1 |
| Fingerschutz (Wichtige Geschäftsdaten) | guaranteed |
| Schocktestergebnis (Wichtige Geschäftsdaten) | Test passed |
| Biegeversuchsumdrehungen (Wichtige Geschäftsdaten) | 135 |
| Nominal Current IN (Wichtige Handelsdaten) | 125 A |
| Nennspannung UN (Wichtige kommerzielle Daten) | 1000 V |
| Kurzfriststrom (Wichtige Handelsdaten) | 6 kA |
| Anwendungsbereich (Wichtige Geschäftsdaten) | Railway industry |
| Verschmutzungsgrad (Wichtige Geschäftsdaten) | 3 |
| Isoliermaterial (Wichtige Geschäftsdaten) | PA |
| Bemessungsstoßspannung (Wichtige kommerzielle Daten) | 8 kV |
| Ergebnis des Zugversuchs (Wichtige Geschäftsdaten) | Test passed |
| Maximaler Laststrom (Wichtige kommerzielle Daten) | 150 A (with 50 mm² conductor cross section) |
| Überspannungskategorie (Wichtige Geschäftsdaten) | III |
| Enge Passform auf dem Träger (Wichtige kommerzielle Daten) | NS 35 |
| Nominalquerschnitt (Wichtige kommerzielle Daten) | 35 mm² |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 2 |
| Ergebnis des Biegeversuchs (Wichtige Geschäftsdaten) | Test passed |
| Ergebnis des Wärmetests (Wichtige Geschäftsdaten) | Test passed |
| Testdauer pro Achse (Wichtige kommerzielle Daten) | 5 h |
| Leiterquerschnitt AWG max. (Abmessungen) | 1/0 |
| Leiterquerschnitt AWG min. (Abmessungen) | 16 |
| Anschluss gemäß Norm (Abmessungen) | IEC/EN 60079-7 |
| Sollwert der Zugkraft (Wichtige kommerzielle Daten) | 236 N |
| Leiterquerschnitt massiv max. (Abmessungen) | 50 mm² |
| Mindestquerschnitt des Leiters (Abmessungen) | 1.5 mm² |
| Isoliermaterialgruppe (Wichtigste Geschäftsdaten) | I |
| Anforderungen, Spannungsabfall (Wichtige kommerzielle Daten) | ≤ 3.2 mV |
| Schutz des Handrückens (Wichtige Geschäftsdaten) | guaranteed |
| Drehzahl beim Biegeversuch (Wichtige Geschäftsdaten) | 10 rpm |
| Ergebnis des Spannungsabfalltests (Wichtige Geschäftsdaten) | Test passed |
| Sollwert für die Stoßspannungsprüfung (Wichtige kommerzielle Daten) | 9.8 kV |
| Leiterquerschnitt flexibel max. (Abmessungen) | 35 mm² |
| Leiterquerschnitt flexibel min. (Abmessungen) | 1.5 mm² |
| Verbindung gemäß Standard (Verbindungsdaten) | CSA |
| Ergebnis des Stoßspannungstests (Wichtige Geschäftsdaten) | Test passed |
| NF F16-101, NF F10-102 Klasse F (Wichtige kommerzielle Daten) | 2 |
| NF F16-101, NF F10-102 Klasse I (Wichtige kommerzielle Daten) | 2 |
| Anzahl der Schocks pro Richtung (Wichtige Wirtschaftsdaten) | 3 |
| Ergebnis der engen Passform auf der Unterstützung (Wichtige kommerzielle Daten) | Test passed |
| Ergebnis der Kurzschlussstabilität (Wichtige kommerzielle Daten) | Test passed |
| Prüfspezifikation, Schocktest (Wichtige kommerzielle Daten) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ergebnis des Temperaturanstiegstests (Wichtige Geschäftsdaten) | Test passed |
| Sauerstoffindex (DIN EN ISO 4589-2) (Wichtige Geschäftsdaten) | >32 % |
| Maximaler AWG-Leiterquerschnitt, flexibel (Abmessungen) | 1/0 |
| Mindestquerschnitt des flexiblen Leiters (AWG) (Abmessungen) | 16 |
| Brennbarkeitsklasse gemäß UL 94 (Anschlussdaten) | V0 |
| Spezifikation für den Stoßfestigkeitstest (Wichtige kommerzielle Daten) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Zugversuch am Leiterquerschnitt (Wichtige kommerzielle Daten) | 50 mm² |
| Flammenprüfverfahren (DIN EN 60695-11-10) (Wichtigste kommerzielle Daten) | V0 |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V0 |
| Rauchgastoxizität NFPA 130 (SMP 800C) (Wichtige kommerzielle Daten) | passed |
| 2 Leiter mit gleichem Querschnitt, massiv max. (Abmessungen) | 16 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv min. (Abmessungen) | 1.5 mm² |
| Schwingungs-, Breitbandrauschtestergebnis (Wichtige kommerzielle Daten) | Test passed |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig (Abmessungen) | 10 mm² |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig (Mindestabmessungen) | 1.5 mm² |
| Netzfrequenz-Stehspannung (Wichtige kommerzielle Daten) | 2.2 kV |
| Oberflächenentflammbarkeit NFPA 130 (ASTM E 162) (Wichtige kommerzielle Daten) | passed |
| Querschnitt/Gewicht des Biegeprüfleiters (Wichtige kommerzielle Daten) | 1.5 mm² / 0.4 kg |
| Kurzschlussprüfung von Leiterquerschnitten (Wichtige kommerzielle Daten) | 50 mm² |
| Anwendung von statisch isolierenden Materialien in Kälte (Wichtige kommerzielle Daten) | -60 °C |
| Brandverhalten von Schienenfahrzeugen (DIN 5510-2) (Wichtige kommerzielle Daten) | Test passed |
| Maximale Verlustleistung im Nennbetrieb (Wichtige kommerzielle Daten) | 4.06 W |
| Kalorimetrische Wärmefreisetzung NFPA 130 (ASTM E 1354) (Wichtige kommerzielle Daten) | 28 MJ/kg |
| Ergebnis der Netzfrequenz-Spannungsfestigkeitsprüfung (Wichtige Geschäftsdaten) | Test passed |
| Prüfspezifikation, Schwingung, Breitbandrauschen (Wichtige kommerzielle Daten) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E 662) (Wichtige kommerzielle Daten) | passed |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Abmessungen) | 35 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Abmessungen) | 1.5 mm² |
| Relativer Temperaturindex für Isoliermaterialien (Elektr., UL 746 B) (Wichtige kommerzielle Daten) | 130 °C |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse max. (Abmessungen) | 35 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse min. (Abmessungen) | 1.5 mm² |
| Nachweis der thermischen Eigenschaften (Nadelflamme) effektive Dauer (Wichtige kommerzielle Daten) | 30 s |
| Temperaturindex von Dämmstoffen (DIN EN 60216-1 (VDE 0304-21)) (Wichtige kommerzielle Daten) | 130 °C |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, max. (Abmessungen) | 10 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, min. (Abmessungen) | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, max. (Abmessungen) | 16 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, min. (Abmessungen) | 1.5 mm² |
| Ergebnis der Prüfung der mechanischen Stabilität der Anschlusspunkte (5 x Leiteranschluss) (Wichtige kommerzielle Daten) | Test passed |
Produktbeschreibung
Feed-through terminal, nominal voltage: 1000 V, nominal current: 125 A, number of connections: 2, connection type: Screw connection, Sizing cross-section: 35 mm², cross-section: 1.5 mm² - 50 mm², moun
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
