UK 16

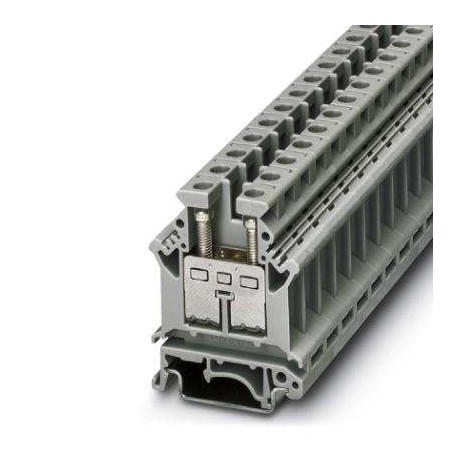

UK 16 3006014 PHOENIX CONTACT Feed-through terminal block
$0.00USD
4338 auf Lager
Wichtige Spezifikationen
GTIN:4017918091286
Orderkey:3006014
Verpackungseinheit:50 pc
Breite (Allgemein):10.2 mm
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4017918091286 |
| Orderkey | 3006014 |
| Verpackungseinheit | 50 pc |
| Breite (Allgemein) | 10.2 mm |
| Länge (Allgemein) | 42.5 mm |
| Ursprungsland | DE (Germany) |
| (Verbindungsdaten) | IEC / EN |
| Zolltarifnummer | 85369010 |
| (Wichtige Geschäftsdaten) | 16 mm² / 2.9 kg |
| Höhe NS 32 (Allgemein) | 59 mm |
| Breite der Endabdeckung (Allgemein) | 1.5 mm |
| Höhe NS 35/15 (Allgemein) | 61.5 mm |
| Schraubengewinde (Abmessungen) | M4 |
| Höhe NS 35/7,5 (Allgemein) | 54 mm |
| Farbe (Wichtige kommerzielle Daten) | gray |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| Abstreiflänge (Abmessungen) | 11 mm |
| Verbindungsmethode (Abmessungen) | Screw connection |
| Sollwert (Wichtige kommerzielle Daten) | 5 N |
| Potenziale (Wichtige kommerzielle Daten) | 1 |
| Maximales Anzugsdrehmoment (Abmessungen) | 1.8 Nm |
| Anzugsdrehmoment, min (Abmessungen) | 1.5 Nm |
| Gewicht pro Stück (ohne Verpackung) | 20.320 g |
| Seitenklappe öffnen (Wichtige Geschäftsdaten) | Yes |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Innenzylindermessgerät (Abmessungen) | B6 |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 1 |
| Biegeversuchsumdrehungen (Wichtige Geschäftsdaten) | 135 |
| Nominal Current IN (Wichtige Handelsdaten) | 76 A |
| Nennspannung UN (Wichtige kommerzielle Daten) | 800 V |
| Kurzfriststrom (Wichtige Handelsdaten) | 1.92 kA |
| Verschmutzungsgrad (Wichtige Geschäftsdaten) | 3 |
| Isoliermaterial (Wichtige Geschäftsdaten) | PA |
| Bemessungsstoßspannung (Wichtige kommerzielle Daten) | 8 kV |
| Ergebnis des Zugversuchs (Wichtige Geschäftsdaten) | Test passed |
| Überspannungskategorie (Wichtige Geschäftsdaten) | III |
| Enge Passform auf dem Träger (Wichtige kommerzielle Daten) | NS 32/NS 35 |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 2 |
| Ergebnis des Biegeversuchs (Wichtige Geschäftsdaten) | Test passed |
| Ergebnis des Wärmetests (Wichtige Geschäftsdaten) | Test passed |
| Leiterquerschnitt AWG max. (Abmessungen) | 6 |
| Leiterquerschnitt AWG min. (Abmessungen) | 24 |
| Anschluss gemäß Norm (Abmessungen) | UL |
| Sollwert der Zugkraft (Wichtige kommerzielle Daten) | 100 N |
| Leiterquerschnitt massiv max. (Abmessungen) | 16 mm² |
| Mindestquerschnitt des Leiters (Abmessungen) | 0.5 mm² |
| Isoliermaterialgruppe (Wichtigste Geschäftsdaten) | I |
| Anforderungen, Spannungsabfall (Wichtige kommerzielle Daten) | ≤ 3.2 mV |
| Schutz des Handrückens (Wichtige Geschäftsdaten) | guaranteed |
| Drehzahl beim Biegeversuch (Wichtige Geschäftsdaten) | 10 rpm |
| Ergebnis des Spannungsabfalltests (Wichtige Geschäftsdaten) | Test passed |
| Sollwert für die Stoßspannungsprüfung (Wichtige kommerzielle Daten) | 9.8 kV |
| Leiterquerschnitt flexibel max. (Abmessungen) | 10 mm² |
| Leiterquerschnitt flexibel min. (Abmessungen) | 0.5 mm² |
| Verbindung gemäß Standard (Verbindungsdaten) | CSA |
| Ergebnis des Stoßspannungstests (Wichtige Geschäftsdaten) | Test passed |
| Ergebnis der engen Passform auf der Unterstützung (Wichtige kommerzielle Daten) | Test passed |
| Ergebnis der Kurzschlussstabilität (Wichtige kommerzielle Daten) | Test passed |
| Ergebnis des Temperaturanstiegstests (Wichtige Geschäftsdaten) | Test passed |
| Maximaler AWG-Leiterquerschnitt, flexibel (Abmessungen) | 8 |
| Mindestquerschnitt des flexiblen Leiters (AWG) (Abmessungen) | 20 |
| Brennbarkeitsklasse gemäß UL 94 (Anschlussdaten) | V2 |
| Spezifikation für den Stoßfestigkeitstest (Wichtige kommerzielle Daten) | IEC 60529:2001-02 |
| Zugversuch am Leiterquerschnitt (Wichtige kommerzielle Daten) | 16 mm² |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V2 |
| 2 Leiter mit gleichem Querschnitt, massiv max. (Abmessungen) | 4 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv min. (Abmessungen) | 0.5 mm² |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig (Abmessungen) | 4 mm² |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig (Mindestabmessungen) | 0.5 mm² |
| Netzfrequenz-Stehspannung (Wichtige kommerzielle Daten) | 2 kV |
| Querschnitt/Gewicht des Biegeprüfleiters (Wichtige kommerzielle Daten) | 0.5 mm² / 0.3 kg |
| Kurzschlussprüfung von Leiterquerschnitten (Wichtige kommerzielle Daten) | 16 mm² |
| Ergebnis der Netzfrequenz-Spannungsfestigkeitsprüfung (Wichtige Geschäftsdaten) | Test passed |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Abmessungen) | 10 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Abmessungen) | 0.5 mm² |
| Relativer Temperaturindex für Isoliermaterialien (Elektr., UL 746 B) (Wichtige kommerzielle Daten) | 125 °C |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse max. (Abmessungen) | 10 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse min. (Abmessungen) | 0.5 mm² |
| Nachweis der thermischen Eigenschaften (Nadelflamme) effektive Dauer (Wichtige kommerzielle Daten) | 30 s |
| Temperaturindex von Dämmstoffen (DIN EN 60216-1 (VDE 0304-21)) (Wichtige kommerzielle Daten) | 125 °C |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, max. (Abmessungen) | 4 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, min. (Abmessungen) | 0.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, max. (Abmessungen) | 6 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, min. (Abmessungen) | 0.5 mm² |
| Ergebnis der Prüfung der mechanischen Stabilität der Anschlusspunkte (5 x Leiteranschluss) (Wichtige kommerzielle Daten) | Test passed |
Produktbeschreibung
Feed-through terminal, nominal voltage: 800 V, nominal current: 76 A, number of connections: 2, connection type: Screw connection, cross-section: 0.5 mm² - 16 mm², installation type: NS 35/7.5, NS 35/
