SPT-THR 1,5/ 2-V-5,08 P26

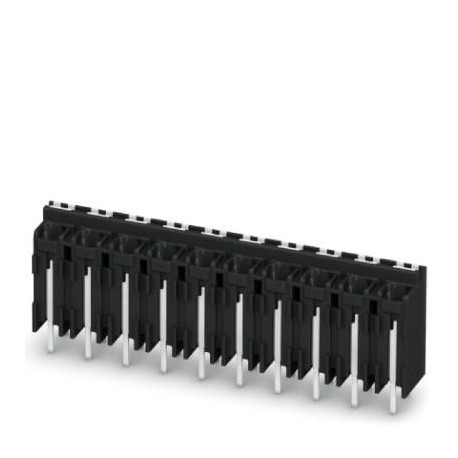

SPT-THR 1,5/ 2-V-5,08 P26 1822642 PHOENIX CONTACT PCB terminal block
$0.00USD
3192 auf Lager
Wichtige Spezifikationen
GTIN:4046356812368
Notiz:Made to Order (non-returnable)
Orderkey:1822642
Katalogseite:Page 13 (NTK-2014)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356812368 |
| Notiz | Made to Order (non-returnable) |
| Orderkey | 1822642 |
| Katalogseite | Page 13 (NTK-2014) |
| Verpackungseinheit | 400 pc |
| Ursprungsland | PL (Poland) |
| Zolltarifnummer | 85369010 |
| (Umgebungsbedingungen) | Test passed |
| (Verpackungsinformationen) | Following IEC 60068-2-58:2005-02 |
| Trockene Hitze (Vibrationstest) | 168 h/100°C |
| Feuchte Hitze (Vibrationstest) | 48 h/30 °C/92 % |
| Pitch (Wichtige kommerzielle Daten) | 5.08 mm |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| Testergebnis (Vibrationstest) | Test passed |
| Bemessungsstrom (Zugversuch) | 13.5 A |
| Pitch (Materialdaten - Gehäuse) | 5.08 mm |
| Prozess (Verpackungsinformationen) | Reflow/wave soldering |
| Nennstrom (Artikeleigenschaften) | 13.5 A |
| Pin-Belegung (Wichtige Geschäftsdaten) | Linear double pinning |
| Testergebnis (Umgebungsbedingungen) | Test passed |
| Montageart (Wichtige Geschäftsdaten) | THR soldering |
| Prüfspezifikation (Schwingungsprüfung) | IEC 60998-1:2002-12 |
| (Terminierungs- und Verbindungsmethode) | 1.5 mm² / flexible / > 40 N |
| Verbindungstest (Umgebungsbedingungen) | IEC 60998-2-2:2002-12 |
| Gewicht pro Stück (ohne Verpackung) | 1.300 g |
| Dimension a (Materialdaten - Gehäuse) | 5.08 mm |
| Stiftabstand (Materialdaten - Gehäuse) | 5.5 mm |
| Spezifikation (Verpackungsinformationen) | Following IPC/JEDEC J-STD-020D.1:2008-03 |
| Breite [ w ] (Materialdaten - Gehäuse) | 9.08 mm |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Kontaktmaterial (Anschlusskapazität) | Cu alloy |
| Höhe [ h ] (Materialdaten - Gehäuse) | 16.2 mm |
| Länge [ l ] (Materialdaten - Gehäuse) | 7.7 mm |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 1 |
| Verbindungsmethode (Wichtige Geschäftsdaten) | Push-in spring connection |
| Artikelspektrum (Wichtige Geschäftsdaten) | SPT 1,5/..-V-THR |
| Stiftabmessungen (Materialdaten - Gehäuse) | 0.7 x 0.3 mm |
| Stiftabstand (Abmessungen des Produkts) | 5.5 mm |
| Lötstift [P] (Materialdaten - Gehäuse) | 2.6 mm |
| Abisolierlänge (elektrische Parameter) | 8 mm |
| Anzahl der Positionen (Wichtige Geschäftsdaten) | 2 |
| Lochdurchmesser (Produktabmessungen) | 1.1 mm |
| Anzahl der potenziellen Kunden (Wichtige Geschäftsdaten) | 2 |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 2 |
| Bemessungsstoßspannung (III/2) (Zugprüfung) | 4 kV |
| Isoliermaterialgruppe (Elektrische Prüfungen) | IIIa |
| Maßzeichnung (Materialdaten - Gehäuse) | |
| Isoliermaterial (Materialdaten - Kontakt) | LCP |
| Bemessungsstoßspannung (II/2) (Elektrische Prüfungen) | 4 kV |
| Bemessungsstoßspannung (III/2) (Artikeleigenschaften) | 4 kV |
| Oberflächeneigenschaften (Anschlusskapazität) | hot-dip tin-plated |
| Verpackungsart (Abmessungen für das Leiterplattendesign) | packed in cardboard |
| Stückzahl pro Verpackung (Abmessungen für das Leiterplattendesign) | 400 |
| Bemessungsstoßspannung (III/2) (Elektrische Prüfungen) | 4 kV |
| Bemessungsstoßspannung (III/3) (Elektrische Prüfungen) | 4 kV |
| Kurzbeschreibung des Artikels (Wichtige Geschäftsdaten) | PCB terminal block |
| Diagramm (Luftspalte und Kriechstrecken) | |
| Feuchtigkeitsempfindlichkeitsgrad (Verpackungsinformationen) | MSL 1 |
| Bemessungsisolationsspannung (III/2) (Ausziehprüfung) | 320 V |
| Umgebungstemperatur (Montage) (Verarbeitungshinweise) | -5 °C ... 100 °C |
| Ausziehprüfung (Anschluss- und Verbindungsmethode) | IEC 60998-2-2:2002-12 |
| Umgebungstemperatur (Betrieb) (Verarbeitungshinweise) | -40 °C (Depending on the current carrying capacity/derating curve) |
| Bemessungsisolationsspannung (II/2) (Elektrische Prüfungen) | 500 V |
| Bemessungsisolationsspannung (III/2) (Artikeleigenschaften) | 320 V |
| Isoliermaterialgruppe (Materialdaten - Kontakt) | IIIa |
| Bemessungsisolationsspannung (III/2) (Elektrische Prüfungen) | 320 V |
| Bemessungsisolationsspannung (III/3) (Elektrische Prüfungen) | 250 V |
| Lötzyklen im Reflow-Prozess (Verpackungsinformationen) | 3 |
| CTI gemäß IEC 60112 (Materialdaten - Kontakt) | 175 |
| Klassifizierungstemperatur Tc (Verpackungsinformationen) | 260 °C |
| Leiterquerschnitt (elektrische Parameter) | 0.2 mm² ... 1.5 mm² |
| Höhe (ohne Lötstift) (Materialdaten - Gehäuse) | 13.6 mm |
| Packungseinheiten (Abmessungen für die Leiterplattenauslegung) | Pcs. |
| Trockene Hitze (Strombelastbarkeit / Reduzierungskurven) | 168 h/100°C |
| Leiterquerschnitt flexibel (Elektrische Parameter) | 0.2 mm² ... 1.5 mm² |
| Feuchte Hitze (Strombelastbarkeit / Reduzierungskurven) | 48 h/30 °C/92 % |
| Testergebnis (Strombelastbarkeits-/Reduzierungskurven) | Test passed |
| Umgebungstemperatur (Lagerung/Transport) (Verarbeitungshinweise) | -40 °C ... 70 °C |
| Leiterquerschnitt AWG / kcmil (Elektrische Parameter) | 24 ... 16 |
| Prüfung auf Leiterbeschädigung und -erschlaffung (Umgebungsbedingungen) | IEC 60998-2-2:2002-12 |
| Lötfläche der Metalloberfläche (oberste Schicht) (Anschlusskapazität) | Tin (4 - 8 µm Sn) |
| Metallischer Oberflächenanschlusspunkt (oberste Schicht) (Anschlusskapazität) | Tin (4 - 8 µm Sn) |
| Entflammbarkeitsklasse gemäß UL 94 (Materialdaten - Kontakt) | V0 |
| Prüfspezifikation (Strombelastbarkeit / Reduktionskurven) | IEC 60998-1:2002-12 |
| Anschluss gemäß Norm (Beständigkeit gegen Alterung, Feuchtigkeit und Eindringen von Feststoffen) | EN-VDE |
| Leiterquerschnitt / Leitertyp / Zugkraft (Anschluss- und Verbindungsmethode) | 0.2 mm² / solid / > 10 N |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse (Elektrische Parameter) | 0.2 mm² ... 0.75 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse (Elektrische Parameter) | 0.2 mm² ... 1.5 mm² |
| Entflammbarkeitsklasse gemäß UL 94 (Beständigkeit gegen Alterung, Feuchtigkeit und Eindringen von Feststoffen) | V0 |
| Beständigkeit gegen Alterung, Feuchtigkeit, Eindringen von Feststoffen und schädliches Eindringen von Wasser (Strombelastbarkeit / Leistungsreduzierungskurven) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Produktbeschreibung
Terminal block for printed circuit board, nominal current: 13.5 A, nominal voltage (III/2): 320 V, nominal section: 1.5 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2, art
