SPT 2,5/ 4-H-5,0 3RZ2,5

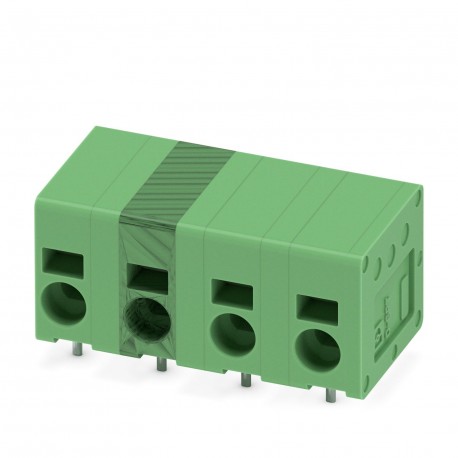

SPT 2,5/ 4-H-5,0 3RZ2,5 1709558 PHOENIX CONTACT PCB terminal block
$0.00USD
4514 auf Lager
Wichtige Spezifikationen
:0.2 mm² / flexible / > 10 N
Notiz:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tonhöhe:5 mm
Ergebnis:Test passed
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Notiz | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tonhöhe | 5 mm |
| Ergebnis | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenz | 10 - 150 - 10 Hz |
| Breite [w] | 28.9 mm |
| Höhe [h] | 16 mm |
| Länge [l] | 14.4 mm |
| Pin-Belegung | Linear pinning |
| Stiftabstand | 8.2 mm |
| Sweep-Geschwindigkeit | 1 octave/min |
| Temperatur | 850 °C |
| Beschleunigung | 5g (60.1 Hz ... 150 Hz) |
| Produktlinie | COMBICON Terminals M |
| Produktart | Printed circuit board terminal |
| Lochdurchmesser | 1.1 mm |
| Montageart | Wave soldering |
| Spezifikation | IEC 60998-2-2:2002-12 |
| Anzahl der Zeilen | 1 |
| Stiftabmessungen | 0.8 x 0.8 mm |
| Produktfamilie | SPT 2,5/..-H |
| Farbe (Gehäuse) | green (6021) |
| Testanweisungen | X-, Y- and Z-axis |
| Artikelüberarbeitung | 02 |
| Kontaktmaterial | Cu alloy |
| Installierte Höhe | 13.5 mm |
| Abstreiflänge | 10 mm |
| Belichtungszeit | 5 s |
| Verbindungsmethode | Push-in spring connection |
| Verpackungsart | packed in cardboard |
| Nennstrom IN | 24 A |
| Nennspannung UN | 400 V |
| Maßzeichnung | |
| Isoliermaterial | PA |
| Hinweis zur Anwendung | Rated insulation voltages with pitch spacerRZ-SPT-2,5-2,5: 400 V (III/3), 630 V (III/2), 1000 V (II/2)RZ-SPT-2,5-5,0: 630 V (III/3), 800 V (III/2), 1000 V (II/2) |
| Anzahl der Positionen | 4 |
| Anzahl der Potenziale | 4 |
| Nennspannung (II/2) | 630 V |
| Nennquerschnitt | 2.5 mm² |
| Anzahl der Verbindungen | 4 |
| Nennspannung (III/2) | 400 V |
| Nennspannung (III/3) | 250 V |
| Lötstiftlänge [P] | 2.5 mm |
| Testdauer pro Achse | 2.5 h |
| Oberflächeneigenschaften | hot-dip tin-plated |
| Isoliermaterialgruppe | I |
| Lötstifte pro Potenzial | 2 |
| CTI gemäß IEC 60112 | 600 |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Leiterquerschnitt AWG | 24 ... 12 |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Leiterquerschnitt starr | 0.2 mm² ... 4 mm² |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Leiterquerschnitt flexibel | 0.2 mm² ... 2.5 mm² |
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsisolationsspannung (III/3) | 250 V |
| minimale Kriechstrecke (II/2) | 3.2 mm |
| Anforderungstest für den Temperaturanstieg | Increase in temperature ≤ 45 K |
| Mindestkriechstrecke (III/2) | 3 mm |
| Mindestkriechstrecke (III/3) | 3.2 mm |
| Zylindrische Messgröße axb / Durchmesser | 2.8 mm x 2.0 mm / - |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Vergleichs-Tracking-Index (IEC 60112) | CTI 600 |
| Lötbereich der Metalloberfläche (oberste Schicht) | Tin (4 - 8 µm Sn) |
| Metallischer Oberflächenanschlusspunkt (oberste Schicht) | Tin (4 - 8 µm Sn) |
| Isolationswiderstand, benachbarte Positionen | 109Ω |
| Mindestabstandswert - inhomogenes Feld (II/2) | 3 mm |
| Mindestabstandswert - inhomogenes Feld (III/2) | 3 mm |
| Mindestabstandswert - inhomogenes Feld (III/3) | 3 mm |
| Glühdraht-Entflammbarkeitsindex GWFI gemäß EN 60695-2-12 | 850 |
| Glühdrahtzündtemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur für die Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0.25 mm² ... 1.5 mm² (Stripping length 8 mm) |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0.25 mm² ... 2.5 mm² (Stripping length 8 mm) |
| Leiterquerschnitt/Leitertyp/Sollwert der Zugkraft/Istwert | 0.2 mm² / solid / > 10 N |
Produktbeschreibung
Terminal block for printed circuit board, nominal current: 24 A, dimensioning voltage (III/2): 400 V, nominal section: 2.5 mm², Number of potentials: 4, Number of rows: 1, Number of poles per row: 4,
