SB-8ES6A8A8L32S

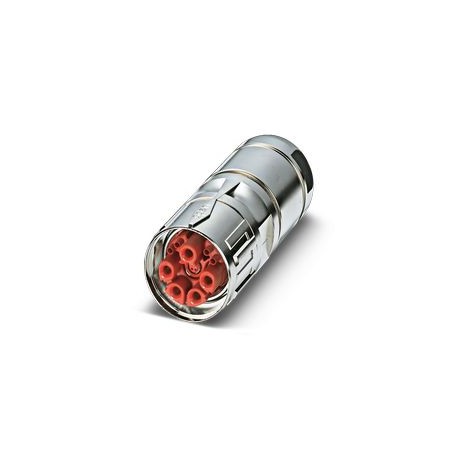

SB-8ES6A8A8L32S 1314991 PHOENIX CONTACT M40, Cable connector, series: SB, long straight, shielded: yes, SPEE..
$107.08USD
133 auf Lager
Wichtige Spezifikationen
:• WARNING: Only operate products in perfect condition. Regularly check the products for damage. Immediately take out defective products. Replace the damaged products. The item cannot be repaired.
Notiz:to a max. connection section
Datenrate:100 MBit/s
Anwendung:Hybrid
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| • WARNING: Only operate products in perfect condition. Regularly check the products for damage. Immediately take out defective products. Replace the damaged products. The item cannot be repaired. | |
| Notiz | to a max. connection section |
| Datenrate | 100 MBit/s |
| Anwendung | Hybrid |
| Schrauben Seite | without |
| Gewindeart | M40 |
| Anzahl der Masten | 15 |
| Produkttyp | Circular connectors (cable side) |
| Klemmart | SPEEDCON |
| Allgemeine Hinweise | Order crimp contacts separately |
| Einfügungsplan | 6+4+4+XP |
| Dichtungsmaterial | FKM |
| Nennspannung | 630 V AC |
| Gehäusematerial | Rotating parts: copper-zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| Verschmutzungsgrad | 3 |
| Sicherheitshinweise | WARNING: Connectors must not be connected or disconnected under load. Failure to comply with it and use it in accordance with the rules may result in damage to persons and/or property. |
| Überspannungskategorie | Iii |
| Drehrichtung | standard |
| Kontaktschaltart | female |
| Dimensionierung der Impulsspannung | 6 kV |
| Leiteraußendurchmesser | 9 mm ... 14 mm |
| Nennspannung Datenkontakte | 50 V |
| Bemessungsspannungssignalkontakt | 500 V |
| Dimensionierung von Stromanschlüssen | 70 A |
| Kontaktdurchmesser Daten Kontakte | 0.6 mm |
| Kontaktdurchmesser Leistungskontakte | 3.6 mm |
| Schutzgrad (aktiviert) | IP68/IP69K |
| Drahtabschnitt Leistungskontakte Max. | 16 mm² |
| Drahtabschnitt Leistungskontakte Min. | 2.5 mm² |
| Umgebungstemperatur (Betrieb) | -40 °C ... 115 °C |
| Kontakt DiameterSignal Kontakte | 1 mm |
| Drahtabschnitt Signalkontakte Max. | 1.5 mm² |
| Drahtabschnitt Signalkontakte Min. | 0.06 mm² |
| Dimensionierung Spannung (II/3) Leistungskontakt | 850 V DC |
| Spannungsauslegung (III/3) Leistungskontakt | 630 V AC |
| Bemessungsstrom für jeden Signalkontakt | 8 A |
| Spannungsdimensionierung (III/3) Signalkontakt | 500 V |
| Drahtquerschnitt Datenkontakte max. | 0.25 mm² |
| Drahtquerschnitt Datenkontakte min. | 0.08 mm² |
| Dimensionierung des Stroms für jeden Datenkontakt bei 25 °C | 2 A |
Produktbeschreibung
M40, Plug connector. for cables, SB, long straight, shielded: yes, SPEEDCON locking, No. of poles: 6+4+4+PE, Direction of rotation: Standard, contact type: Female, cable diameter range: 9 mm ... 14 mm
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
