SACC-M12MRB-5PL SH IB

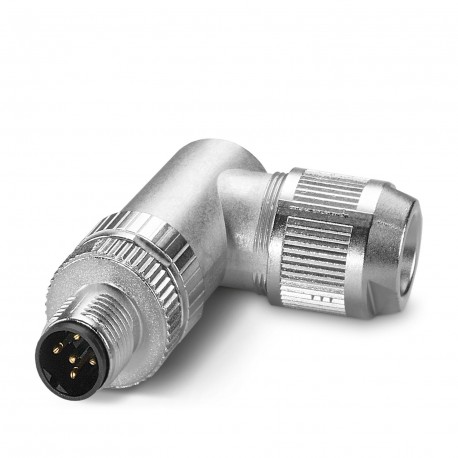

SACC-M12MRB-5PL SH IB 1424675 PHOENIX CONTACT Bus system connector
$0.00USD
4129 auf Lager
Wichtige Spezifikationen
:The wires can be connected both with ferrules and without ferrules
Codierung:B
Länge:50 mm
Material:TPE-U (Clamping cage, weight: 1.1 g)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| The wires can be connected both with ferrules and without ferrules | |
| Codierung | B |
| Länge | 50 mm |
| Material | TPE-U (Clamping cage, weight: 1.1 g) |
| Abgeschirmt | yes |
| Anwendung | Data |
| Kopfdesign | Plug |
| Sensortyp | INTERBUS |
| Kabelanschluss | angled |
| Produktart | Circular connector (cable-side) |
| Montagehinweis | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Dichtungsmaterial | NBR |
| Artikelüberarbeitung | 04 |
| Kontaktmaterial | CuSn |
| Gehäusedurchmesser | 19 mm |
| Kopfgewindetyp | M12 |
| Außendurchmesser | 4 mm ... 8 mm |
| Verbindungsmethode | Push-lock spring connection |
| Kabelausgang am Kopfende | angled |
| Anzugsmoment | 0.4 Nm (M12 knurl) |
| Kontaktwiderstand | ≤ 5 mΩ |
| Nennstrom IN | 4 A (2 A when using 0.14 mm² conductors) |
| Nennspannung UN | 48 V AC |
| Verschmutzungsgrad | 3 |
| Maßzeichnung | |
| Anzahl der Positionen | 5 |
| Bemessungsstoßspannung | 1.5 kV |
| Schutzgrad | IP65 |
| Anzahl der Kabelanschlüsse | 1 |
| Überspannungskategorie | II |
| Signalart/-kategorie | INTERBUS, 500 kbps |
| Standardbezeichnung | M12 connector |
| Isolationswiderstand | ≥ 100 MΩ |
| Material des Griffkörpers | Zinc die-cast, nickel-plated |
| Normen/Vorschriften | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, R25, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Verbindungsquerschnitt | 0.14 mm² ... 0.75 mm² (without ferrule) |
| Kontaktträgermaterial | PA 6.6 |
| Kontaktflächenmaterial | Ni/Au |
| Normen/Spezifikationen | IEC 61076-2-101 |
| Einführ-/Entfernungszyklen | ≥ 100 |
| Anschlussquerschnitt AWG | 26 ... 18 (without ferrule) |
| Werkstoff für Schraubverbindung | Zinc die-cast, nickel-plated |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Plug / socket) |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Abisolierlänge des einzelnen Drahtes | 7 mm |
| Kontaktfarbe (Signalbezeichnung) Kontakt (optional) | 1 = YE |
Produktbeschreibung
Data connectors, INTERBUS (500 kBit/s), 5-pole, shielded, Angled male connector M12, B, Spring connection push lock, knurling material: Zinc die-cast, nickel-plated, cable outer diameter 4 mm ... 8 mm
