SACB- 8/3-L-C QO-0,34

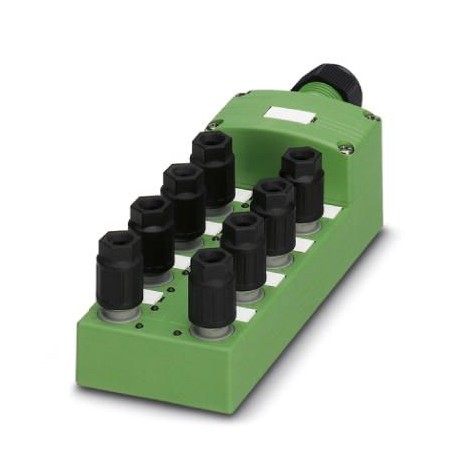

SACB- 8/3-L-C QO-0,34 1548341 PHOENIX CONTACT Sensor/actuator box
$0.00USD
3713 auf Lager
Wichtige Spezifikationen
GTIN:4046356142816
Orderkey:1548341
(Allgemein):IP69K
Katalogseite:Page 272 (C-2-2017)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356142816 |
| Orderkey | 1548341 |
| (Allgemein) | IP69K |
| Katalogseite | Page 272 (C-2-2017) |
| Verpackungseinheit | 1 pc |
| Ursprungsland | PL (Poland) |
| Zolltarifnummer | 85366990 |
| (Umgebungsbedingungen) | Status display I/O Yellow LED |
| (Dämmmaterial) | 1-8 / 3 (0 V) = 0 V |
| (Wichtige Geschäftsdaten) | 2x 8 A (For electrical isolation) |
| (Normen und Vorschriften) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Schutzgrad (Allgemein) | IP65 |
| Kontaktmaterial (Leiterdaten) | Steel/copper |
| Gehäusematerial (Leiterdaten) | PBT |
| Nennspannung (Wichtige kommerzielle Daten) | 24 V DC |
| Gewicht pro Stück (ohne Verpackung) | 352.300 g |
| Anzahl der Slots (Wichtige Geschäftsdaten) | 8 |
| China RoHS (Standards und Vorschriften) | Environmentally Friendly Use Period = 50 |
| Lokale Diagnostik (Umgebungsbedingungen) | Supply voltage per module Green LED |
| REACH SVHC (Standards und Vorschriften) | Lead 7439-92-1 |
| Umgebungstemperatur (Betrieb) (Allgemein) | -30 °C ... 80 °C |
| Kontaktträgermaterial (Leiterdaten) | PA 6.6 |
| Kontaktoberflächenmaterial (Leiterdaten) | Sn |
| Anzahl der Positionen (Wichtige Geschäftsdaten) | 3 |
| Gesamtnennstrom (Wichtige Geschäftsdaten) | 10 A |
| Abstreiflänge (Lokale Diagnosefunktion) | 50 mm (Master cable) |
| Verbindungsmethode (Lokale Diagnosefunktion) | Pluggable screw connection |
| Material der Formmasse (Leiterdaten) | PUR |
| Anschluss gemäß Standard (Pinbelegung) | CUL |
| Maximale Betriebsspannung Umax (Wichtige kommerzielle Daten) | 30 V DC |
| Abstreiflänge (Signal) (Lokale Diagnosefunktion) | 7 mm |
| Brennbarkeitsklasse gemäß UL 94 (Pinzuordnung) | V0 |
| Kontaktmaterial, Masterkabelseite (Leiterdaten) | CU alloy |
| Sensor-/Aktor-Anschlusssystem (Wichtige kommerzielle Daten) | QUICKON |
| Aktuelle Belastbarkeit pro Steckplatz (Wichtige kommerzielle Daten) | 4 A |
| Maximaler Außendurchmesser des Kabels (Lokale Diagnosefunktion) | 12 mm |
| Mindestdurchmesser des Außenkabels (Lokale Diagnosefunktion) | 7 mm |
| Anzugsmoment, Überwurfmutter (Lokale Diagnosefunktion) | 2.5 Nm |
| Schlüsselweite, Überwurfmutter (Masterkabeldaten/Anschlussdaten) | 13 mm |
| Anzugsmoment, Deckelschraube (Lokale Diagnosefunktion) | 0.35 Nm |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V0 |
| Drahtisolationsmaterial (Masterkabeldaten/Anschlussdaten) | PVC / PE /PP |
| Strombelastbarkeit pro E/A-Signal (Wichtige kommerzielle Daten) | 2 A |
| Steckplatz/Position = Drahtfarbe oder Anschluss (Isoliermaterial) | 1 / 4 (A) = 1 / 4 |
| Material der Kontaktfläche, Masterkabelseite (Leiterdaten) | Gold-plated |
| Anzugsmoment, Überwurfmutter (Masterkabeldaten/Anschlussdaten) | 2 Nm |
| Maximaler Leiterquerschnitt (Energie) (Lokale Diagnosefunktion) | 1.5 mm² |
| Maximaler Leiterquerschnitt (Signal) (Lokale Diagnosefunktion) | 1.5 mm² |
| Leiterquerschnitt min. (Energie) (Lokale Diagnosefunktion) | 0.14 mm² |
| Mindestquerschnitt des Leiters (Signal) (Lokale Diagnosefunktion) | 0.14 mm² |
| Leiterquerschnitt AWG max. (Masterkabeldaten/Anschlussdaten) | 22 |
| Mindestquerschnitt der Leiter (AWG) (Masterkabeldaten/Anschlussdaten) | 26 |
| Leiterquerschnitt AWG max. (Energie) (Lokale Diagnosefunktion) | 16 |
| Leiterquerschnitt AWG max. (Signal) (Lokale Diagnosefunktion) | 16 |
| Leiterquerschnitt AWG min. (Energie) (Lokale Diagnosefunktion) | 26 |
| Leiterquerschnitt AWG min. (Signal) (Lokale Diagnosefunktion) | 26 |
| Drahtdurchmesser einschließlich Isolierung (Masterkabeldaten/Anschlussdaten) | 0.7 mm ... 1.3 mm |
| Maximaler Außenleiterdurchmesser (Masterkabeldaten/Anschlussdaten) | 6 mm |
| Minimaler Außenleiterdurchmesser (Masterkabeldaten/Anschlussdaten) | 3.5 mm |
| Maximal flexibler Leiterquerschnitt (Masterkabeldaten/Anschlussdaten) | 0.34 mm² |
| Mindestquerschnitt des Leiters flexibel (Masterkabeldaten/Anschlussdaten) | 0.14 mm² |
| Material des Kontaktträgers auf der Masterkabelseite (Leiterdaten) | PA 6.6 V0 |
| Anzugsdrehmoment der Befestigungsschraube zur Fixierung des Gehäuses (Lokale Diagnosefunktion) | 0.5 Nm |
| Aufbau einzelner Litzen nach VDE 0295 / kleinster Drahtdurchmesser (Masterkabeldaten/Anschlussdaten) | Class 2-6 |
Produktbeschreibung
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.14 mm² ... 0.34 mm², number of plug-in stations: 8, number of poles: 3, occupation of plug-in stations: single, status indicatio
