Vorrätig Top‑Produkt
SAC-4P-M12MS/ 0,4-PUR SH
SAC-4P-M12MS/ 0,4-PUR SH 1417267 PHOENIX CONTACT Sensor/actuator cable SAC-4P-M12MS/ 0,4-PUR SH 1417267
$0.00USD
3623 auf Lager
Wichtige Spezifikationen
GTIN:4055626079943
(Kabel):No hazardous substances above threshold values
Orderkey:1417267
Verpackungseinheit:1
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4055626079943 |
| (Kabel) | No hazardous substances above threshold values |
| Orderkey | 1417267 |
| Verpackungseinheit | 1 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| China RoHS (Kabel) | Environmentally friendly use period: unlimited = EFUP-e |
| UNSPSC 13.2 (ETIM) | 31251501 |
| Zolltarifnummer | 85444290 |
| (Umgebungsbedingungen) | 60 V DC |
| Kontaktmaterial (Allgemein) | CuSn |
| Material, Rändelung (Allgemein) | Zinc die-cast, nickel-plated |
| Dichtungsmaterial (Allgemein) | NBR |
| Codierung (Umgebungsbedingungen) | A - standard |
| (Normen und Vorschriften) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 5.1 (Klassifizierungen) | 27061801 |
| eCl@ss 6.0 (Klassifizierungen) | 27279200 |
| eCl@ss 7.0 (Klassifizierungen) | 27279218 |
| eCl@ss 8.0 (Klassifizierungen) | 27279218 |
| eCl@ss 9.0 (Klassifizierungen) | 27060311 |
| Material des Griffkörpers (Allgemein) | TPU, hardly inflammable, self-extinguishing |
| Standardbezeichnung (Werkstoff) | M12 connector |
| Normen/Vorschriften (Material) | IEC 61076-2-101 |
| Kontaktträgermaterial (Allgemein) | TPU GF |
| Kontaktflächenmaterial (Allgemein) | Ni/Au |
| Bemessungsspannung (Umgebungsbedingungen) | 48 V AC |
| Statusanzeige (Umgebungsbedingungen) | No |
| Kabellänge (Wichtige Geschäftsdaten) | 0.4 m |
| Abschirmung (Normen und Vorschriften) | Tinned copper braided shield |
| Kabeltyp (Normen und Vorschriften) | PUR halogen-free black |
| Kabelfarben (Normen und Vorschriften) | brown, white, blue, black |
| Beschleunigung (Standards und Vorschriften) | 10 m/s² |
| Kabelgewicht (Normen und Vorschriften) | 36 kg/km |
| Verschmutzungsgrad (Umgebungsbedingungen) | 3 |
| Halogenfrei (Normen und Vorschriften) | in accordance with DIN VDE 0472 part 815 |
| Anzahl der Positionen (Umgebungsbedingungen) | 4 |
| UL AWM-Stil (Standards und Vorschriften) | 20549 / 10493 (80°C/300 V) |
| Gesamtveränderung (Normen und Vorschriften) | 4 wires, twisted |
| Überspannungskategorie (Umgebungsbedingungen) | II |
| Kabelkapazität (Normen und Vorschriften) | ≤ 80 pF/m (Conductor-Conductor) |
| Isolationswiderstand (Umgebungsbedingungen) | ≥ 100 MΩ |
| Normen/Vorschriften (Umgebungsbedingungen) | M12 connector IEC 61076-2-101 |
| Wellenimpedanz (Normen und Vorschriften) | ≥ 62 Ω (f = 10 MHz) |
| AWG-Signalleitung (Normen und Vorschriften) | 22 |
| Nennstrom bei 40 °C (Umgebungsbedingungen) | 4 A |
| Traversierungspfad (Normen und Vorschriften) | 10 m |
| Traversierungsrate (Standards und Vorschriften) | 3 m/s |
| Umgebungstemperatur (Betrieb) (Abmessungen) | -25 °C ... 90 °C (Plug / socket) |
| Flammwidrigkeit (Normen und Vorschriften) | in accordance with UL 758/1581 FT2 |
| Sonstige Widerstände (Normen und Vorschriften) | Highly resistant to acids, alkaline solutions and solvents |
| Ölbeständigkeit (Normen und Vorschriften) | in accordance with DIN EN 60811-2-1 |
| Kabelabkürzung (Normen und Vorschriften) | Li9Y-V1-C-V1-11Y |
| Leitermaterial (Normen und Vorschriften) | Bare Cu litz wires |
| Besondere Eigenschaften (Normen und Vorschriften) | Flexible cable conduit capable |
| Prüfspannung, Kabel (Normen und Vorschriften) | ≥ 3000 V |
| Leiterinduktivität (Normen und Vorschriften) | approx. 0.75 mH/km (f = 1 kHz) |
| Leiterwiderstand (Normen und Vorschriften) | max. 58 Ω/km (at 20 °C) |
| Entflammbarkeitsklasse gemäß UL 94 (Allgemein) | HB |
| Einführ-/Entfernungszyklen (Umgebungsbedingungen) | ≥ 100 |
| Entflammbarkeitsklasse gemäß UL 94 (Material) | HB |
| Isolationswiderstand (Normen und Vorschriften) | ≥ 100 GΩ*km (at 20 °C) |
| Schutzschaltung/-komponente (Umgebungsbedingungen) | unwired |
| Dicke, Isolierung (Normen und Vorschriften) | ≥ 0.21 mm |
| Äußerer Mantel, Farbe (Normen und Vorschriften) | black-gray RAL 7021 |
| Nennspannung, Kabel (Normen und Vorschriften) | ≤ 300 V |
| Dicke des Außenmantels (Normen und Vorschriften) | approx. 0.5 mm |
| Außenmantel, Material (Normen und Vorschriften) | PUR |
| Leiterquerschnitt (Normen und Vorschriften) | 4x 0.34 mm² (Signal line) |
| Optische Schutzabdeckung (Normen und Vorschriften) | 80 % |
| Anzahl der Biegezyklen (Normen und Vorschriften) | 10000000 |
| Kabeltyp (Abkürzung) (Normen und Vorschriften) | PUR |
| Äußerer Kabeldurchmesser D (Normen und Vorschriften) | 4.95 mm ±0.2 mm |
| Materialleiterisolierung (Normen und Vorschriften) | PP |
| Umgebungstemperatur (Betrieb) (Normen und Vorschriften) | -40 °C ... 80 °C (cable, fixed installation) |
| Leiterstruktur-Signalleitung (Normen und Vorschriften) | 42x 0.10 mm |
| Kerndurchmesser einschließlich Isolierung (Normen und Vorschriften) | 1.27 mm ±0.02 mm (Signal line) |
| Abisolierlänge des freien Leiterendes (Wichtige kommerzielle Daten) | 50 mm |
| Mindestbiegeradius, feste Installation (Normen und Vorschriften) | 5 x D |
| Minimaler Biegeradius, flexible Installation (Normen und Vorschriften) | 10 x D |
| Mindestbiegeradius, Anwendungen mit Schleppketten (Normen und Vorschriften) | 10 x D |
Produktbeschreibung

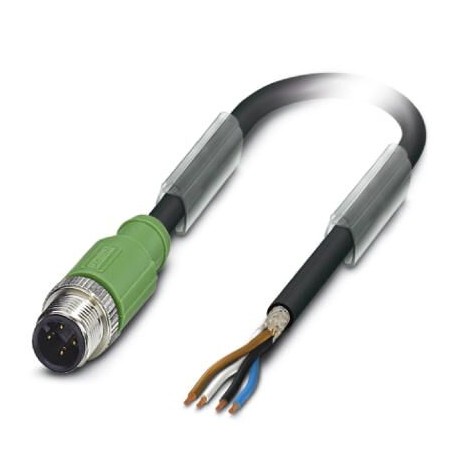

Sensor/actuator cable, 4-pole, halogen-free PUR, greyish black RAL 7021, shielded, M12 straight male connector, coding: A, to free cable end, cable length: 0.4 m
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Technische Details
Sensor/actuator cable, 4-position, PUR halogen-free, black-gray RAL 7021, shielded, Plug straight M12, A-coded, on free cable end, cable length: 0.4 m
