QPD W 4PE2,5 7-14 M25 DT BK

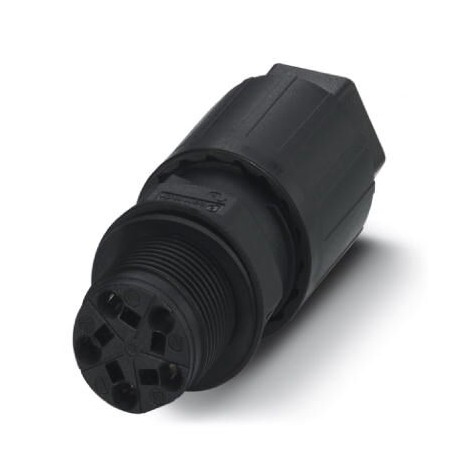

QPD W 4PE2,5 7-14 M25 DT BK 1411431 PHOENIX CONTACT Panel feed-through QPD W 4PE2,5 7-14 M25 DT BK 1411431
$0.00USD
3376 auf Lager
Wichtige Spezifikationen
GTIN:4046356932301
(Kabel):IP69K
Orderkey:1411431
Verpackungseinheit:1
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356932301 |
| (Kabel) | IP69K |
| Orderkey | 1411431 |
| Verpackungseinheit | 1 |
| ETIM 4.0 (eCl@ss) | EC002635 |
| ETIM 5.0 (eCl@ss) | EC002061 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| UNSPSC 13.2 (ETIM) | 39121413 |
| Zolltarifnummer | 85366990 |
| (Wichtige Geschäftsdaten) | IDC connection |
| Typ (Wichtige Geschäftsdaten) | QPD 5x2,5 |
| Farbe (Wichtige kommerzielle Daten) | black |
| Schutzgrad (Kabel) | IP66 |
| eCl@ss 5.1 (Klassifizierungen) | 27143400 |
| eCl@ss 6.0 (Klassifizierungen) | 27279200 |
| eCl@ss 7.0 (Klassifizierungen) | 27440103 |
| eCl@ss 8.0 (Klassifizierungen) | 27440103 |
| eCl@ss 9.0 (Klassifizierungen) | 27440103 |
| Leiterquerschnitt (Allgemein) | 2.5 mm² |
| Außendurchmesser des Kabels (Allgemein) | 7 mm ... 14 mm |
| Sperrtyp (Schlüsseldaten für Unternehmen) | Screw locking |
| Bemessungsstrom (Umgebungsbedingungen) | 20 A |
| Drahtisolationsmaterial (Allgemein) | PVC/PE/Rubber/TPE |
| Umgebungstemperatur (Betrieb) (Kabel) | -40 °C ... 100 °C |
| Verbindungsmethode (Wichtige Geschäftsdaten) | QUICKON connection |
| Nennstrom IN (Umgebungsbedingungen) | 20 A |
| Anzahl der Positionen (Wichtige Geschäftsdaten) | 5 |
| Bemessungsspannung (II/2) (Umgebungsbedingungen) | 1000 V |
| Bemessungsspannung (III/2) (Umgebungsbedingungen) | 1000 V |
| Bemessungsspannung (III/3) (Umgebungsbedingungen) | 690 V |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 10 |
| Temperatur bei angeschlossenem Leiter (Kabel) | -5 °C ... 50 °C |
| Drahtdurchmesser einschließlich Isolierung (Allgemein) | 2 mm ... 3.8 mm |
| Schlüsselweite, Überwurfmutter (Wichtige Handelsdaten) | 27 mm |
| Kontaktmaterial (Mechanische Eigenschaften) | Cu |
| Anzahl der Positionen beachten (Wichtige Geschäftsdaten) | 4+PE |
| Schlüsselweite, Kontermutter (Wichtige Handelsdaten) | 30 mm |
| Umgebungstemperatur (Lagerung/Transport) (Kabel) | -40 °C ... 80 °C |
| Bemessungsstoßspannung (II/2) (Umgebungsbedingungen) | 8 kV |
| Verschmutzungsgrad (Mechanische Eigenschaften) | 3 |
| Isoliermaterial (Mechanische Eigenschaften) | PA |
| Bemessungsstoßspannung (III/2) (Umgebungsbedingungen) | 8 kV |
| Bemessungsstoßspannung (III/3) (Umgebungsbedingungen) | 6 kV |
| Überspannungskategorie (Mechanische Eigenschaften) | III |
| Anzugsmoment, Überwurfmutter (Wichtige Geschäftsdaten) | 10 Nm |
| QUICKON-Anschlussmöglichkeiten (Elektrische Eigenschaften) | max. 10 |
| Anzugsmoment, Kontermutter (Wichtige Geschäftsdaten) | 5 Nm |
| Kategorie der Stoßwirkung (Elektrische Eigenschaften) | IK07 |
| Kontaktträgermaterial (Mechanische Eigenschaften) | PA |
| Kontaktflächenmaterial (Mechanische Eigenschaften) | silver-plated |
| Leiterquerschnitt AWG max. (Wichtige kommerzielle Daten) | 14 |
| Mindestquerschnitt des Leiters AWG (Wichtige kommerzielle Daten) | 16 |
| Entflammbarkeitsklasse gemäß UL 94 (Materialdaten) | V0 |
| Maximaler Leiterquerschnitt (wichtige kommerzielle Daten) | 2.5 mm² |
| Mindestquerschnitt des Leiters (wichtige kommerzielle Daten) | 1 mm² |
| Einführ-/Entfernungszyklen (Elektrische Eigenschaften) | QUICKON connections max. 10 |
| Maximal flexibler Leiterquerschnitt (Wichtige kommerzielle Daten) | 2.5 mm² |
| Leiterquerschnitt flexibel min. (Wichtige kommerzielle Daten) | 1 mm² |
| Entflammbarkeitsklasse gemäß UL 94 (Mechanische Eigenschaften) | V0 |
| Aufbau einzelner Litzen nach VDE 0295 / kleinster Drahtdurchmesser (Allgemein) | VDE 0295 class 1 to 6/min. 0.15 mm |
Produktbeschreibung
Feedthrough, QUICKON connection, number of poles: 4+PE, 1 mm² ... 2.5 mm², 690 V, 20 A, black, with QUICKON nut, outer diameter of cable: 7 mm ... 14 mm, mounting thread: M25, Push-in connection, 2.5
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Technische Details
Panel feed-through, QUICKON connection, number of positions: 4+PE, 1 mm² ... 2.5 mm², 690 V, 20 A, black, with QUICKON nut, cable diameter range: 7 mm ... 14 mm, assembly thread: M25, Push-in connection, 2.5 mm²
