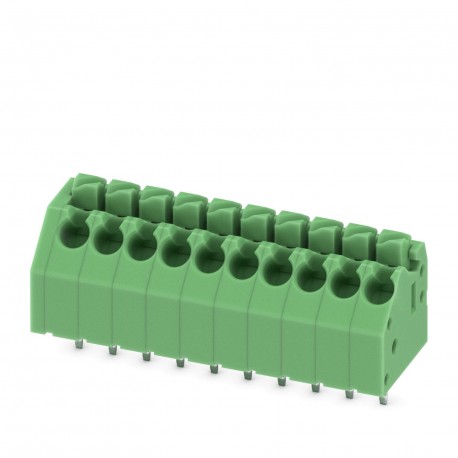

PTSA 1,5/ 5-3,5 2RZ MIXC
PTSA 1,5/ 5-3,5 2RZ MIXC 1786170 PHOENIX CONTACT Terminal for printed circuit board, nominal current: 8 A, r..
$0.00USD
3309 auf Lager
Wichtige Spezifikationen
GTIN:4046356573702
Orderkey:1786170
(Zeichnungen):
Verpackungseinheit:1 pc
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356573702 |
| Orderkey | 1786170 |
| (Zeichnungen) | |
| Verpackungseinheit | 1 pc |
| Pitch (Zeichnungen) | 3.5 mm |
| UNSPSC 11 (ETIM) | 34131203 |
| Ursprungsland | DE (Germany) |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 18.0 (ETIM) | 39121432 |
| UNSPSC 19.0 (ETIM) | 39121432 |
| UNSPSC 20.0 (ETIM) | 39121432 |
| UNSPSC 21.0 (ETIM) | 39121432 |
| UNSPSC 6.01 (ETIM) | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| Zolltarifnummer | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| (Umgebungsbedingungen) | Test passed |
| Steckplatzanordnung (Zeichnungen) | Mixed single pinning |
| Mindestbestellmenge | 140 pc |
| Montageart (Zeichnungen) | Wave soldering |
| Hinweis (Anschlusskapazität) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Anzahl der Ebenen (Zeichnungen) | 1 |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| Verbindungsmethode (Zeichnungen) | Push-in spring connection |
| Artikelspektrum (Zeichnungen) | PTSA 1,5 |
| eCl@ss 4.0 (Klassifizierungen) | 27260700 |
| eCl@ss 4.1 (Klassifizierungen) | 27260700 |
| eCl@ss 5.0 (Klassifizierungen) | 27260700 |
| eCl@ss 5.1 (Klassifizierungen) | 27261100 |
| eCl@ss 6.0 (Klassifizierungen) | 27261100 |
| eCl@ss 7.0 (Klassifizierungen) | 27440401 |
| eCl@ss 8.0 (Klassifizierungen) | 27440401 |
| eCl@ss 9.0 (Klassifizierungen) | 27440401 |
| Bemessungsstrom (Zugversuch) | 8 A |
| Nennspannung (Artikeleigenschaften) | 200 V |
| Anzahl der Positionen (Ziehungen) | 5 |
| Ergebnis (Temperaturanstiegstest) | Test passed |
| Anzahl der Potenziale (Zeichnungen) | 5 |
| Pitch (Materialdaten - Gehäuse) | 3.5 mm |
| Anzahl der Verbindungen (Zeichnungen) | 5 |
| Spezifikation (Elektrische Prüfungen) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Amplitude (Temperaturanstiegstest) | 0.35 mm (10 - 60.1 Hz) |
| Bildunterschrift (Materialdaten - Gehäuse) | The figure shows the dimensional drawing of the 5-position product version |
| Frequenz (Temperaturanstiegstest) | 10 - 150 - 10 Hz |
| Nennstrom (Artikeleigenschaften) | 8 A |
| steckbar (elektrische Parameter) | no |
| Sweep-Geschwindigkeit (Temperaturanstiegstest) | 1 octave/min |
| (Terminierungs- und Verbindungsmethode) | 1.5 mm² / flexible / > 40 N |
| Kurzbeschreibung des Artikels (Zeichnungen) | PCB terminal block |
| Gewicht pro Stück (ohne Verpackung) | 3.600 g |
| Dimension a (Materialdaten - Gehäuse) | 21 mm |
| Stiftabstand (Materialdaten - Gehäuse) | 3.5 mm |
| Bemessungsspannung (III/2) (Zugprüfung) | 250 V |
| Spezifikation (Temperaturanstiegstest) | IEC 60068-2-6:2007-12 |
| Breite [ w ] (Materialdaten - Gehäuse) | 26 mm |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Kontaktmaterial (Anschlusskapazität) | Cu alloy |
| Höhe [ h ] (Materialdaten - Gehäuse) | 16.7 mm |
| Länge [ l ] (Materialdaten - Gehäuse) | 12 mm |
| Nennspannung (II/2) (Artikeleigenschaften) | 400 V |
| Leiterquerschnitt (Ausziehprüfung) | 1.5 mm² |
| Gehäusefarbe (Materialdaten - auf Anfrage) | multi-color |
| Nennspannung (III/2) (Artikeleigenschaften) | 250 V |
| Stiftabmessungen (Materialdaten - Gehäuse) | 0.4 x 0.75 mm |
| Stiftabstand (Abmessungen des Produkts) | 3.5 mm |
| Lötstift [P] (Materialdaten - Gehäuse) | 3.6 mm |
| Abisolierlänge (elektrische Parameter) | 9 mm |
| Anschlussmethode (Elektrische Parameter) | Push-in spring connection |
| Lochdurchmesser (Produktabmessungen) | 1 mm |
| Bemessungsstoßspannung (III/2) (Zugprüfung) | 2.5 kV |
| Bemessungsstoßspannung (II/2) (Artikeleigenschaften) | 2.5 kV |
| Maßzeichnung (Materialdaten - Gehäuse) | |
| Isoliermaterial (Materialdaten - Kontakt) | PA |
| Bemessungsstoßspannung (III/2) (Artikeleigenschaften) | 2.5 kV |
| Bemessungsstoßspannung (III/3) (Artikeleigenschaften) | 2.5 kV |
| Oberflächeneigenschaften (Anschlusskapazität) | hot-dip tin-plated |
| Verpackungsart (Abmessungen für das Leiterplattendesign) | packed in cardboard |
| Stückzahl pro Verpackung (Abmessungen für das Leiterplattendesign) | 140 |
| Ergebnis (Luftspalte und Kriechstrecken) | Test passed |
| Testdauer pro Achse (Temperaturanstiegstest) | 2.5 h |
| Anschluss gemäß Norm (Vibrationsprüfung) | EN-VDE |
| Ausziehprüfung (Anschluss- und Verbindungsmethode) | IEC 60999-1:1999-11 |
| Isoliermaterialgruppe (Materialdaten - Kontakt) | I |
| Hinweis zum Anschlussquerschnitt (Elektrische Prüfungen) | With connected conductor 1.5 mm² (solid). |
| CTI gemäß IEC 60112 (Materialdaten - Kontakt) | 600 |
| Luft- und Kriechstrecken (Elektrische Prüfungen) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Leiterquerschnitt (elektrische Parameter) | 0.2 mm² ... 1.5 mm² |
| Höhe (ohne Lötstift) (Materialdaten - Gehäuse) | 13.1 mm |
| Spezifikation (Luftspalte und Kriechstrecken) | IEC 60947-7-4:2013-08 |
| Umgebungstemperatur (Montage) (Verpackungsinformationen) | -5 °C ... 85 °C |
| Packungseinheiten (Abmessungen für die Leiterplattenauslegung) | Pcs. |
| Umgebungstemperatur (Betrieb) (Verpackungsinformationen) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Leiterquerschnitt flexibel (Elektrische Parameter) | 0.2 mm² ... 1.5 mm² |
| Mindestkriechstrecke (II/2) (Elektrische Prüfungen) | 2 mm |
| Mindestkriechstrecke (III/2) (Elektrische Prüfungen) | 1.5 mm |
| Mindestkriechstrecke (III/3) (Elektrische Prüfungen) | 2.5 mm |
| Leiterquerschnitt AWG / kcmil (Elektrische Parameter) | 24 ... 16 |
| Prüfung auf Leiterbeschädigung und -erschlaffung (Umgebungsbedingungen) | IEC 60999-1:1999-11 |
| Lötfläche der Metalloberfläche (oberste Schicht) (Anschlusskapazität) | Tin (4 - 8 µm Sn) |
| Metallischer Oberflächenanschlusspunkt (oberste Schicht) (Anschlusskapazität) | Tin (4 - 8 µm Sn) |
| Umgebungstemperatur (Lagerung/Transport) (Verpackungsinformationen) | -40 °C ... 70 °C |
| Entflammbarkeitsklasse gemäß UL 94 (Materialdaten - Kontakt) | V0 |
| Mindestabstand - inhomogenes Feld (II/2) (Elektrische Prüfungen) | 1.5 mm |
| Mindestabstand - inhomogenes Feld (III/2) (Elektrische Prüfungen) | 1.5 mm |
| Mindestabstand - inhomogenes Feld (III/3) (Elektrische Prüfungen) | 1.5 mm |
| Glühdraht-Entflammbarkeitsindex GWFI gemäß EN 60695-2-12 (Materialdaten - Kontakt) | 850 |
| Glühdrahtzündtemperatur GWIT nach EN 60695-2-13 (Materialdaten - Kontakt) | 775 |
| Leiterquerschnitt / Leitertyp / Zugkraft (Anschluss- und Verbindungsmethode) | 0.5 mm² / solid / > 20 N |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse (Elektrische Parameter) | 0.25 mm² ... 0.5 mm² |
| Temperatur für die Kugeldruckprüfung nach EN 60695-10-2 (Materialdaten - Kontakt) | 125 °C |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse (Elektrische Parameter) | 0.25 mm² ... 1 mm² |
Produktbeschreibung
Printed circuit board terminal, rated current: 8 A, sizing voltage (III/2): 250 V, nominal section: 1.5 mm², Number of potentials: 5, Number of rows: 1, Number of poles per row: 5, item family: PTSA 1
