PT 4-PE/L/HESI (5X20)

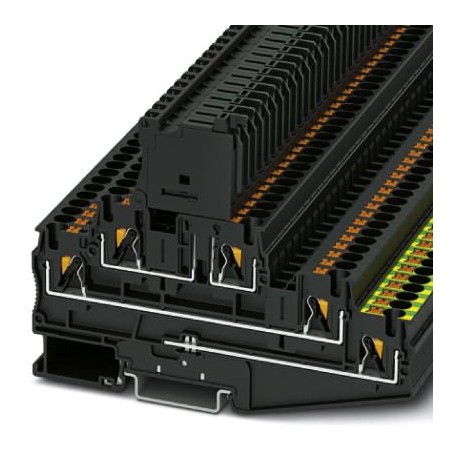

PT 4-PE/L/HESI (5X20) 3002602 PHOENIX CONTACT Fuse modular terminal block
$0.00USD
4008 auf Lager
Wichtige Spezifikationen
GTIN:4055626369679
Orderkey:3002602
Katalogseite:Page 96 (C-1-2017)
Verpackungseinheit:50 pc
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4055626369679 |
| Orderkey | 3002602 |
| Katalogseite | Page 96 (C-1-2017) |
| Verpackungseinheit | 50 pc |
| Breite (Allgemein) | 6.2 mm |
| Länge (Allgemein) | 118.5 mm |
| Ursprungsland | CN (China) |
| (Verbindungsdaten) | IEC 60947-7-3 |
| Zolltarifnummer | 85369095 |
| (Wichtige Geschäftsdaten) | max. 2.5 W (With interconnected arrangement of several fuse terminal blocks in the event of a short-circuit) |
| Mindestbestellmenge | 50 pc |
| Höhe NS 35/15 (Allgemein) | 91.4 mm |
| Fuse (Wichtige Geschäftsdaten) | G / 5 x 20 |
| Höhe NS 35/7,5 (Allgemein) | 83.9 mm |
| Hinweis (Wichtige Geschäftsdaten) | The current is determined by the fuse used, the voltage by the selected LED.If the fuse is faulty, the downstream circuit will not be disconnected. |
| Farbe (Wichtige kommerzielle Daten) | black |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| ASD-Niveau (Wichtige Geschäftsdaten) | 0.964 (m/s2)2/Hz |
| Sicherungstyp (Wichtige Geschäftsdaten) | Glass / ceramics / ... |
| Schockform (Wichtige Geschäftsdaten) | Half-sine |
| Beschleunigung (Wichtige Geschäftsdaten) | 5 g |
| Testspektrum (Wichtige kommerzielle Daten) | Service life test category 1, class B, body mounted |
| Schockdauer (Wichtige Wirtschaftsdaten) | 30 ms |
| Testhäufigkeit (Wichtige Geschäftsdaten) | f1= 5 Hz to f2= 150 Hz |
| Gewicht pro Stück (ohne Verpackung) | 35.000 g |
| Seitenklappe öffnen (Wichtige Geschäftsdaten) | Yes |
| Abstreiflänge (Umgebungsbedingungen) | 10 mm ... 12 mm |
| Testanweisungen (Wichtige kommerzielle Daten) | X-, Y- and Z-axis (pos. and neg.) |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Verbindungsmethode (Umgebungsbedingungen) | Push-in connection |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 3 |
| Fingerschutz (Wichtige Geschäftsdaten) | guaranteed |
| Schocktestergebnis (Wichtige Geschäftsdaten) | Test passed |
| Nominal Current IN (Wichtige Handelsdaten) | 28 A |
| Nennspannung UN (Wichtige kommerzielle Daten) | 500 V (the voltage is determined by the fuse used) |
| Verschmutzungsgrad (Wichtige Geschäftsdaten) | 3 |
| Isoliermaterial (Wichtige Geschäftsdaten) | PA |
| Bemessungsstoßspannung (Wichtige kommerzielle Daten) | 6 kV |
| Maximaler Laststrom (Wichtige kommerzielle Daten) | 32 A |
| Überspannungskategorie (Wichtige Geschäftsdaten) | III |
| Nominalquerschnitt (Wichtige kommerzielle Daten) | 4 mm² |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 5 |
| Umgebungstemperatur (Betrieb) (Abmessungen) | -60 °C ... 130 °C |
| Testdauer pro Achse (Wichtige kommerzielle Daten) | 5 h |
| Bemessungsbetriebsspannung (Wichtige kommerzielle Daten) | 250 V |
| Innenzylindrisches Messgerät (Umgebungsbedingungen) | A4 |
| Isoliermaterialgruppe (Wichtigste Geschäftsdaten) | I |
| Maximale Verlustleistung (Wichtige kommerzielle Daten) | max. 1.6 W (With single arrangement of the fuse terminal block in the event of overload) |
| Schutz des Handrückens (Wichtige Geschäftsdaten) | guaranteed |
| Verbindung gemäß Standard (Verbindungsdaten) | IEC 60947-7-3 |
| NF F16-101, NF F10-102 Klasse F (Wichtige kommerzielle Daten) | 2 |
| NF F16-101, NF F10-102 Klasse I (Wichtige kommerzielle Daten) | 2 |
| Anzahl der Schocks pro Richtung (Wichtige Wirtschaftsdaten) | 3 |
| Prüfspezifikation, Schocktest (Wichtige kommerzielle Daten) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Leiterquerschnitt AWG max. (Umgebungsbedingungen) | 10 |
| Leiterquerschnitt AWG min. (Umgebungsbedingungen) | 24 |
| Nominalstrom IN (obere Ebene) (Wichtige Geschäftsdaten) | 6.3 A |
| Verbindung gemäß Standard (Wichtige Geschäftsdaten) | IEC 60947-7-3 |
| Sauerstoffindex (DIN EN ISO 4589-2) (Wichtige Geschäftsdaten) | >32 % |
| Leiterquerschnitt massiv max. (Umgebungsbedingungen) | 6 mm² |
| Mindestquerschnitt des Leiters (Umgebungsbedingungen) | 0.2 mm² |
| Brennbarkeitsklasse gemäß UL 94 (Anschlussdaten) | V0 |
| Maximaler Laststrom (oberer Wert) (Wichtige kommerzielle Daten) | 6.3 A (the current is determined by the fuse used) |
| Spezifikation für den Stoßfestigkeitstest (Wichtige kommerzielle Daten) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Maximal flexibler Leiterquerschnitt (Umgebungsbedingungen) | 4 mm² |
| Leiterquerschnitt flexibel min. (Umgebungsbedingungen) | 0.2 mm² |
| Flammenprüfverfahren (DIN EN 60695-11-10) (Wichtigste kommerzielle Daten) | V0 |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V0 |
| Rauchgastoxizität NFPA 130 (SMP 800C) (Wichtige kommerzielle Daten) | passed |
| Schwingungs-, Breitbandrauschtestergebnis (Wichtige kommerzielle Daten) | Test passed |
| Oberflächenentflammbarkeit NFPA 130 (ASTM E 162) (Wichtige kommerzielle Daten) | passed |
| Anwendung von statisch isolierenden Materialien in Kälte (Wichtige kommerzielle Daten) | -60 °C |
| Brandverhalten von Schienenfahrzeugen (DIN 5510-2) (Wichtige kommerzielle Daten) | Test passed |
| Maximale Verlustleistung im Nennbetrieb (Wichtige kommerzielle Daten) | 1.6 W (the value is multiplied when connecting multiple levels) |
| Kalorimetrische Wärmefreisetzung NFPA 130 (ASTM E 1354) (Wichtige kommerzielle Daten) | 28 MJ/kg |
| Prüfspezifikation, Schwingung, Breitbandrauschen (Wichtige kommerzielle Daten) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E 662) (Wichtige kommerzielle Daten) | passed |
| Relativer Temperaturindex für Isoliermaterialien (Elektr., UL 746 B) (Wichtige kommerzielle Daten) | 130 °C |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Umgebungsbedingungen) | 4 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Umgebungsbedingungen) | 0.25 mm² |
| Temperaturindex von Dämmstoffen (DIN EN 60216-1 (VDE 0304-21)) (Wichtige kommerzielle Daten) | 130 °C |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse max. (Umgebungsbedingungen) | 4 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse min. (Umgebungsbedingungen) | 0.25 mm² |
Produktbeschreibung
Fuse rail terminal, fuse type: Glass/ceramic/..., fuse type: G/5 x 20, nominal voltage: 500 V, nominal current: 28 A, connection type: Push-in connection, Sizing cross-section: 4 mm², cross-section: 0
