PT 2,5-QUATTRO-U

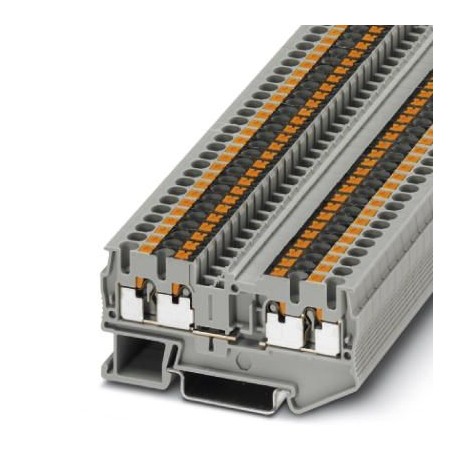

PT 2,5-QUATTRO-U 3209569 PHOENIX CONTACT Feed-through terminal block
$0.00USD
4669 auf Lager
Wichtige Spezifikationen
GTIN:4046356670449
Orderkey:3209569
Verpackungseinheit:50 pc
Breite (Allgemein):5.2 mm
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356670449 |
| Orderkey | 3209569 |
| Verpackungseinheit | 50 pc |
| Breite (Allgemein) | 5.2 mm |
| Länge (Allgemein) | 72.2 mm |
| Ursprungsland | PL (Poland) |
| Zolltarifnummer | 85369010 |
| (Wichtige Geschäftsdaten) | 4 mm² / 0.9 kg |
| Mindestbestellmenge | 50 pc |
| Höhe NS 35/15 (Allgemein) | 44.3 mm |
| Höhe NS 35/7,5 (Allgemein) | 36.8 mm |
| Farbe (Wichtige kommerzielle Daten) | gray |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| Abstreiflänge (Abmessungen) | 8 mm ... 10 mm |
| Verbindungsmethode (Abmessungen) | Push-in connection |
| Sollwert (Wichtige kommerzielle Daten) | 1 N |
| ASD-Niveau (Wichtige Geschäftsdaten) | 6.12 (m/s2)2/Hz |
| Potenziale (Wichtige kommerzielle Daten) | 1 |
| Schockform (Wichtige Geschäftsdaten) | Half-sine |
| Beschleunigung (Wichtige Geschäftsdaten) | 30g |
| Testspektrum (Wichtige kommerzielle Daten) | Service life test category 2, bogie-mounted |
| Schockdauer (Wichtige Wirtschaftsdaten) | 18 ms |
| Testhäufigkeit (Wichtige Geschäftsdaten) | f1= 5 Hz to f2= 250 Hz |
| Gewicht pro Stück (ohne Verpackung) | 10.100 g |
| Seitenklappe öffnen (Wichtige Geschäftsdaten) | Yes |
| Testanweisungen (Wichtige kommerzielle Daten) | X-, Y- and Z-axis (pos. and neg.) |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Innenzylindermessgerät (Abmessungen) | A3 |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 1 |
| Schocktestergebnis (Wichtige Geschäftsdaten) | Test passed |
| Biegeversuchsumdrehungen (Wichtige Geschäftsdaten) | 135 |
| Nominal Current IN (Wichtige Handelsdaten) | 20 A (with a 2.5 mm² conductor cross section) |
| Nennspannung UN (Wichtige kommerzielle Daten) | 500 V |
| Kurzfriststrom (Wichtige Handelsdaten) | 0.48 kA |
| Verschmutzungsgrad (Wichtige Geschäftsdaten) | 3 |
| Isoliermaterial (Wichtige Geschäftsdaten) | PA |
| Bemessungsstoßspannung (Wichtige kommerzielle Daten) | 6 kV |
| Ergebnis des Zugversuchs (Wichtige Geschäftsdaten) | Test passed |
| Maximaler Laststrom (Wichtige kommerzielle Daten) | 26 A (with 4 mm² conductor cross section) |
| Überspannungskategorie (Wichtige Geschäftsdaten) | III |
| Ergebnis des Alterungstests (Wichtige Geschäftsdaten) | Test passed |
| Enge Passform auf dem Träger (Wichtige kommerzielle Daten) | NS 35 |
| Nominalquerschnitt (Wichtige kommerzielle Daten) | 2.5 mm² |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 4 |
| Ergebnis des Biegeversuchs (Wichtige Geschäftsdaten) | Test passed |
| Ergebnis des Wärmetests (Wichtige Geschäftsdaten) | Test passed |
| Testdauer pro Achse (Wichtige kommerzielle Daten) | 5 h |
| Leiterquerschnitt AWG max. (Abmessungen) | 12 |
| Leiterquerschnitt AWG min. (Abmessungen) | 26 |
| Sollwert der Zugkraft (Wichtige kommerzielle Daten) | 60 N |
| Leiterquerschnitt massiv max. (Abmessungen) | 4 mm² |
| Mindestquerschnitt des Leiters (Abmessungen) | 0.14 mm² |
| Isoliermaterialgruppe (Wichtigste Geschäftsdaten) | I |
| Anforderungen, Spannungsabfall (Wichtige kommerzielle Daten) | ≤ 3.2 mV |
| Drehzahl beim Biegeversuch (Wichtige Geschäftsdaten) | 10 rpm |
| Ergebnis des Spannungsabfalltests (Wichtige Geschäftsdaten) | Test passed |
| Sollwert für die Stoßspannungsprüfung (Wichtige kommerzielle Daten) | 7.3 kV |
| Leiterquerschnitt flexibel max. (Abmessungen) | 2.5 mm² |
| Leiterquerschnitt flexibel min. (Abmessungen) | 0.14 mm² |
| Ergebnis des Stoßspannungstests (Wichtige Geschäftsdaten) | Test passed |
| Anzahl der Schocks pro Richtung (Wichtige Wirtschaftsdaten) | 3 |
| Ergebnis der engen Passform auf der Unterstützung (Wichtige kommerzielle Daten) | Test passed |
| Ergebnis der Kurzschlussstabilität (Wichtige kommerzielle Daten) | Test passed |
| Prüfspezifikation, Schocktest (Wichtige kommerzielle Daten) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ergebnis des Temperaturanstiegstests (Wichtige Geschäftsdaten) | Test passed |
| Maximaler AWG-Leiterquerschnitt, flexibel (Abmessungen) | 14 |
| Mindestquerschnitt des flexiblen Leiters (AWG) (Abmessungen) | 26 |
| Brennbarkeitsklasse gemäß UL 94 (Anschlussdaten) | V0 |
| Zugversuch am Leiterquerschnitt (Wichtige kommerzielle Daten) | 4 mm² |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V0 |
| Schwingungs-, Breitbandrauschtestergebnis (Wichtige kommerzielle Daten) | Test passed |
| Netzfrequenz-Stehspannung (Wichtige kommerzielle Daten) | 1.89 kV |
| Querschnitt/Gewicht des Biegeprüfleiters (Wichtige kommerzielle Daten) | 0.14 mm² / 0.2 kg |
| Kurzschlussprüfung von Leiterquerschnitten (Wichtige kommerzielle Daten) | 4 mm² |
| Anwendung von statisch isolierenden Materialien in Kälte (Wichtige kommerzielle Daten) | -60 °C |
| Maximale Verlustleistung im Nennbetrieb (Wichtige kommerzielle Daten) | 0.77 W |
| Ergebnis der Netzfrequenz-Spannungsfestigkeitsprüfung (Wichtige Geschäftsdaten) | Test passed |
| Prüfspezifikation, Schwingung, Breitbandrauschen (Wichtige kommerzielle Daten) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Abmessungen) | 2.5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Abmessungen) | 0.14 mm² |
| Relativer Temperaturindex für Isoliermaterialien (Elektr., UL 746 B) (Wichtige kommerzielle Daten) | 130 °C |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse max. (Abmessungen) | 2.5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse min. (Abmessungen) | 0.14 mm² |
| Nachweis der thermischen Eigenschaften (Nadelflamme) effektive Dauer (Wichtige kommerzielle Daten) | 30 s |
| Alterungstest für schraubenlose modulare Klemmenblöcke bei Temperaturzyklen (Wichtige kommerzielle Daten) | 192 |
| Temperaturindex von Dämmstoffen (DIN EN 60216-1 (VDE 0304-21)) (Wichtige kommerzielle Daten) | 125 °C |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, max. (Abmessungen) | 0.5 mm² |
| Ergebnis der Prüfung der mechanischen Stabilität der Anschlusspunkte (5 x Leiteranschluss) (Wichtige kommerzielle Daten) | Test passed |
Produktbeschreibung
Feed-through terminal, with interrupted current yoke, nominal voltage: 500 V, nominal current: 20 A, number of connections: 4, connection type: Push-in connection, Dimensioning cross-section: 2.5 mm²,
