PT 1,5/ 6-3,5-H

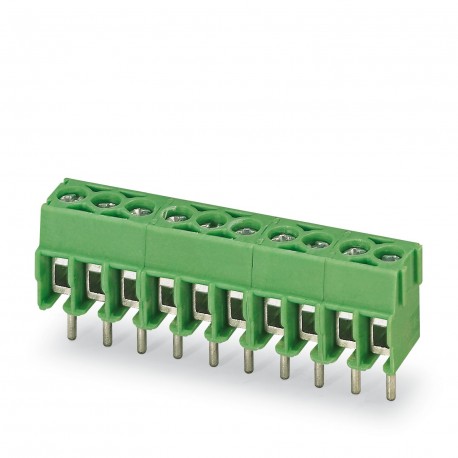

PT 1,5/ 6-3,5-H 1984659 PHOENIX CONTACT PCB terminal block
$0.00USD
3497 auf Lager
Wichtige Spezifikationen
GTIN:4017918946203
Orderkey:1984659
Katalogseite:Page 419 (C-1-2013)
Verpackungseinheit:100 pc
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4017918946203 |
| Orderkey | 1984659 |
| Katalogseite | Page 419 (C-1-2013) |
| Verpackungseinheit | 100 pc |
| Ursprungsland | DE (Germany) |
| (Verbindungsdaten) | CUL |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 100 pc |
| Schraubengewinde (Abmessungen) | M2 |
| Pitch (Wichtige kommerzielle Daten) | 3.5 mm |
| (Normen und Vorschriften) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Höhe (Wichtige Geschäftsdaten) | 9.15 mm |
| Abstreiflänge (Abmessungen) | 5 mm |
| Sortiment (Abmessungen) | PT 1,5/..-H |
| Nennstrom IN (Abmessungen) | 17.5 A |
| Lötstiftoberfläche (Abmessungen) | |
| Isoliermaterial (Abmessungen) | PA |
| Anzahl der Positionen (Abmessungen) | 6 |
| Dimension a (Wichtige Geschäftsdaten) | 17.5 mm |
| Maximaler Laststrom (Abmessungen) | 17.5 A |
| Pin-Abstand (Wichtige kommerzielle Daten) | 3.5 mm |
| Nennspannung (II/2) (Abmessungen) | 400 V |
| Breite [ w ] (Wichtige kommerzielle Daten) | 21 mm |
| Höhe [ h ] (Wichtige kommerzielle Daten) | 13.65 mm |
| Länge [ l ] (Wichtige kommerzielle Daten) | 7.55 mm |
| Nennquerschnitt (Abmessungen) | 1.5 mm² |
| Nennspannung (III/2) (Abmessungen) | 200 V |
| Nennspannung (III/3) (Abmessungen) | 160 V |
| Maximales Anzugsdrehmoment (Abmessungen) | 0.25 Nm |
| Lochdurchmesser (Wichtige kommerzielle Daten) | 1.2 mm |
| Anzugsdrehmoment, min (Abmessungen) | 0.22 Nm |
| Lötstift [P] (Wichtige kommerzielle Daten) | 4.5 mm |
| Gewicht pro Stück (ohne Verpackung) | 2.830 g |
| China RoHS (Standards und Vorschriften) | Environmentally Friendly Use Period = 50 |
| Isoliermaterialgruppe (Abmessungen) | I |
| Bemessungsstoßspannung (II/2) (Abmessungen) | 2.5 kV |
| Bemessungsstoßspannung (III/2) (Abmessungen) | 2.5 kV |
| Bemessungsstoßspannung (III/3) (Abmessungen) | 2.5 kV |
| Leiterquerschnitt AWG max. (Allgemein) | 16 |
| Leiterquerschnitt AWG min. (Allgemein) | 26 |
| Leiterquerschnitt massiv max. (Allgemein) | 1.5 mm² |
| Mindestquerschnitt des Leiters (Allgemein) | 0.14 mm² |
| Anschluss gemäß Norm (Abmessungen) | EN-VDE |
| Leiterquerschnitt flexibel max. (Allgemein) | 1.5 mm² |
| Leiterquerschnitt flexibel min. (Allgemein) | 0.2 mm² |
| Verbindung gemäß Standard (Verbindungsdaten) | EN-VDE |
| Brennbarkeitsklasse gemäß UL 94 (Abmessungen) | V0 |
| Brennbarkeitsklasse gemäß UL 94 (Anschlussdaten) | V0 |
| 2 Leiter mit gleichem Querschnitt, massiv max. (Allgemein) | 0.34 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv min. (Allgemein) | 0.2 mm² |
| 2 Leiter mit gleichem Querschnitt, maximal verseilt. (Allgemein) | 0.5 mm² |
| 2 Leiter mit gleichem Querschnitt, mindestens verseilt. (Allgemein) | 0.2 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Allgemein) | 0.75 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Allgemein) | 0.25 mm² |
Produktbeschreibung
Terminal block for printed circuit board, nominal current: 17.5 A, nominal voltage (III/2): 200 V, nominal section: 1.5 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, fam
