PLC-RPT-12DC/21/MS

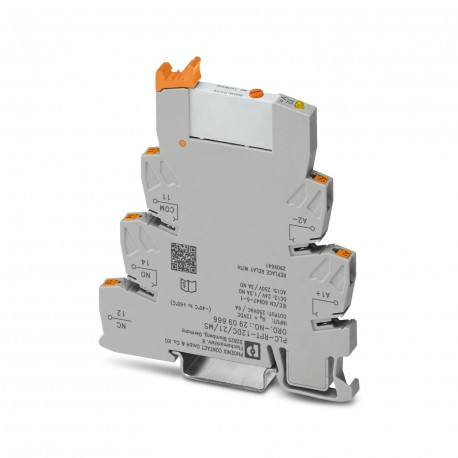

PLC-RPT- 12DC/21/MS 2909666 PHOENIX CONTACT Relay Module
$0.00USD
3863 auf Lager
Wichtige Spezifikationen
:Surge protection; Freewheeling diode
EMV:B
Farbe:gray (RAL 7042)
Tiefe:94 mm
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Surge protection; Freewheeling diode | |
| EMV | B |
| Farbe | gray (RAL 7042) |
| Tiefe | 94 mm |
| Breite | 6.2 mm |
| Höhe | 80 mm |
| Luftfeuchtigkeit | A |
| Gehäuse | Required protection according to the Rules shall be provided upon installation on board |
| Vibration | B/C |
| Anwendung | Palm switch |
| Zertifikat | CE-compliant |
| Ausgangssicherung | 4 A gL/gG NEOZED |
| Temperatur | D |
| Produktart | Relay Module |
| Montagehinweis | in rows with zero spacing |
| Montageart | DIN rail mounting |
| Identifikation | ISA-S71.04. G3 Harsh Group |
| Betriebsart | 100% operating factor |
| Produktfamilie | PLC-INTERFACE |
| Artikelüberarbeitung | 03 |
| Kontaktmaterial | AgSnO |
| Antrieb (Polarität) | polarized |
| Abstreiflänge | 10 mm |
| Verbindungsmethode | Push-in connection |
| Montageposition | any |
| Antrieb und Funktion | monostable |
| Hinweise zum Betrieb | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or FBST 500.... |
| Schutzschaltung | Reverse polarity protection; Polarity protection diode |
| Schaltkapazität | 2 A (at 24 V, DC13) |
| Verschmutzungsgrad | 3 |
| Eingangsspannungsbereich | 9.7 V DC ... 16.8 V DC (20 °C) |
| Überspannungskategorie | III |
| Typische Veröffentlichungszeit | 8 ms |
| Niederspannungsrichtlinie | Conformance with Low Voltage Directive |
| Kurzschlussstrom | 200 A (conditional short-circuit current) |
| Normen/Vorschriften | IEC 60664 |
| Typische Reaktionszeit | 5 ms |
| Kontaktschaltart | 1 changeover contact |
| Maximaler Einschaltstrom | 10 A (4 s) |
| Mindestschaltstrom | 10 mA (12 V) |
| Art des Schaltkontakts | Single contact |
| Mechanische Lebensdauer | 1x 107cycles |
| Nenneingangsspannung UN | 12 V DC |
| Bemessungsisolationsspannung | 250 V |
| Maximale Schaltspannung | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Minimale Schaltspannung | 5 V (at 100 mA) |
| Anzeige der Betriebsspannung | Yellow LED |
| Leiterquerschnitt AWG | 26 ... 14 |
| Begrenzung des Dauerstroms | 6 A |
| Typischer Eingangsstrom an UN | 15.3 mA |
| Datum der letzten Datenverwaltung | 01.07.2024 |
| Schutzart (Relais) | RT II (Relay) |
| Leiterquerschnitt starr | 0.14 mm² ... 2.5 mm² |
| Elektromagnetische Verträglichkeit | Conformance with EMC directive |
| Prüfspannung (Wicklung/Kontakt) | 4 kV AC (50 Hz, 1 min., winding/contact) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
| Bemessungsstoßspannungsfestigkeit | 6 kV |
| Leiterquerschnitt flexibel | 0.14 mm² ... 2.5 mm² |
| Schutzart (Relaisbasis) | IP20 (Relay base) |
| Abschaltvermögen (ohmsche Last) max. | 140 W (at 24 V DC) |
| Brennbarkeitsklasse gemäß UL 94 | V0 (Housing) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Maximale Verlustleistung im Nennbetrieb | 0.18 W |
| Nennspannung (eingestecktes elektromechanisches Relais) | 12 V DC |
Produktbeschreibung
PLC-INTERFACE, consisting of PLC-BPT.../21 base terminal block with push-in connection and plug-in miniature relay with power contact and manual operation, 1 switched contact, input voltage 12 V DC
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
