Vorrätig Top‑Produkt
PC 6/ 3-G-7,62

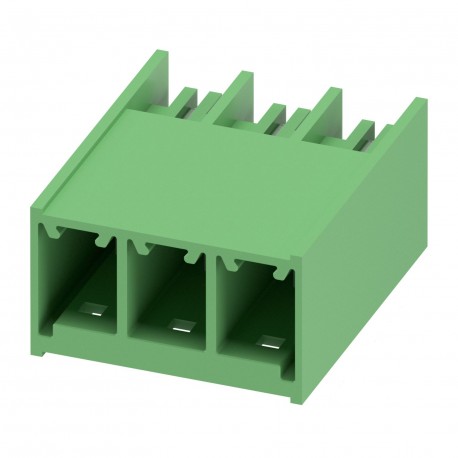

PC 6/ 3-G-7,62 1054547 PHOENIX CONTACT Housing base printed circuit board, nominal current: 41 A, number of ..
$0.00USD
4268 auf Lager
Wichtige Spezifikationen
Schritt:7.62 mm
Ergebnis:Approved Test
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Breite [w]:23.26 mm
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Schritt | 7.62 mm |
| Ergebnis | Approved Test |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Breite [w] | 23.26 mm |
| Frequenz | 10 - 150 - 10 Hz |
| Höhe [h] | 16.1 mm |
| Länge [l] | 28.2 mm |
| Pin-Design | Linear Pin Arrangement |
| Beobachtung | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Steckerzyklen | 25 |
| Sweep-Geschwindigkeit | 1 octave/min |
| Beschleunigung | 5g (60.1 Hz ... 150 Hz) |
| Produktlinie | COMBICON Connectors L |
| Produkttyp | Printed circuit board base housing |
| Lochdurchmesser | 1.7 mm |
| Artikelrezension | 01 |
| Anzahl der Zeilen | 1 |
| Gesamthöhe | 13.5 mm |
| Produktfamilie | PC 6/.. -G |
| Thermische Belastung | 100 °C/168 h |
| Klemmflansch | without |
| Farbe (Gehäuse) | Green (6021) |
| Anzahl der Pole | 3 |
| Testanweisungen | X, Y, and Z axes |
| Kontaktmaterial | Cu Alloy |
| Dimensionsschema | |
| Anzahl der Zyklen | 25 |
| Montageart | Wave soldering |
| Korrosionsermüdung | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Tempelabmessungen | 1 x 1.2 mm |
| Verpackungsart | Boxed Packaging |
| Kontaktwiderstand | 0.5 mΩ |
| Nennstrom IN | 41 A |
| Nennspannung UN | 630 V |
| Prüfspezifikation | DIN EN 60512-1-1:2003-01 |
| Zulässige Wechselspannung | 3.31 kV |
| Isoliermaterial | PA GF |
| Schweißbolzenlänge [P] | 2.6 mm |
| Anzahl der Potenziale | 3 |
| Kontaktwiderstand R1 | 0.5 mΩ |
| Kontaktwiderstand R2 | 0.5 mΩ |
| Anzahl der Verbindungen | 3 |
| Steckkraft ca. | 11 N |
| Nennspannung (II/2) | 1000 V |
| Anzahl der getesteten Masten | 6 |
| Bemessungsspannung (III/3) | 630 V |
| Testdauer pro Achse | 2.5 h |
| Oberflächeneigenschaften | Galvanically tinned |
| Isoliermaterialgruppe | I |
| CTI gemäß IEC 60112 | 600 |
| Spannungsdimensionierung (III/2) | 630 V |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (depending on the rating curve) |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Nenn-Einschwingspannung (II/2) | 6 kV |
| Dimensionierung der Isolationsspannung (II/2) | 1000 V |
| Nenn-Übergangsspannung (III/2) | 6 kV |
| Nenn-Übergangsspannung (III/3) | 6 kV |
| Dimensionierung der Isolationsspannung (III/2) | 630 V |
| Dimensionierung der Isolationsspannung (III/3) | 630 V |
| Minimaler Kriechstromwert (II/2) | 5.5 mm |
| Erträgliche Schockspannung auf Meereshöhe | 7.3 kV |
| Metalloberflächenschweißbereich (oberste Schicht) | Tin (2 - 4 μm Sn) |
| Mindestwert der Kriechleitung (III/2) | 5.5 mm |
| Mindestwert der Kriechleitung (III/3) | 8 mm |
| Anzahl der Lötstifte pro Potenzial | 3 |
| Anmerkung zum Betrieb | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| Kontakthalter-Anforderung >20 N | Approved Test |
| Isolationswiderstand benachbarter Masten | > 5 MΩ |
| Dimensionierung von transienten Spannungen (II/2) | 6 kV |
| Entflammbarkeitsklasse gemäß UL 94 | V0 |
| Stromstärke beim Herausziehen des Steckers über den Pol ca. | 10 N |
| Dimensionierung von transienten Spannungen (III/2) | 6 kV |
| Dimensionierung von transienten Spannungen (III/3) | 6 kV |
| Metalloberflächenkontaktfläche (oberste Schicht) | Tin (2 - 4 μm Sn) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Metalloberflächenkontaktfläche (mittlere Schicht) | Nickel (1.3 - 3 μm Ni) |
| Schweißbereich der Metalloberfläche (mittlere Schicht) | Nickel (1.3 - 3 μm Ni) |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Widerstand gegen Leckströme (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Minimaler Wert des Luftisolationsabstands - Inhomogenes Feld (II/2) | 5.5 mm |
| Minimaler Wert des Luftisolationsabstands - Inhomogenes Feld (III/2) | 5.5 mm |
| Mindestwert des Luftisolationsabstandes - inhomogenes Feld (III/3) | 5.5 mm |
Produktbeschreibung
Printed circuit board base case, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Male, number of potentials: 3, number
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
