NBC-MSD/75,0-93E/R4AC SCO

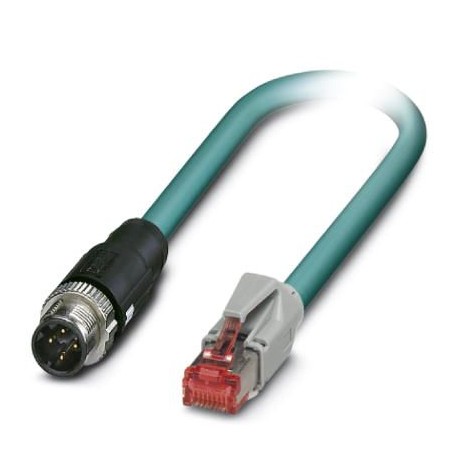

NBC-MSD/75,0-93E/R4AC SCO 1002935 PHOENIX CONTACT Network cable
$0.00USD
4724 auf Lager
Wichtige Spezifikationen
GTIN:4055626465708
(Kabel):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Orderkey:1002935
Verpackungseinheit:1
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4055626465708 |
| (Kabel) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Orderkey | 1002935 |
| Verpackungseinheit | 1 |
| (Abmessungen) | -20 °C ... 70 °C (RJ45 connector) |
| (Allgemeine Daten) | Zinc die-cast, nickel-plated (Screw connection) |
| China RoHS (Kabel) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Kabel) | Lead 7439-92-1 |
| Farbe (Allgemeine Daten) | black |
| Zolltarifnummer | 85444290 |
| (Umgebungsbedingungen) | 60 V DC |
| Codierung (Allgemeine Daten) | D (Data) |
| Drehmoment (Allgemeine Daten) | 0.4 Nm |
| Kopftyp (Allgemeine Daten) | Plug straight M12 SPEEDCON / IP67 |
| (Merkmale Kopf 1) | PA (Housing) |
| (Normen und Vorschriften) | -20 °C ... 80 °C (cable, flexible installation) |
| Farbe (Merkmale Kopf 1) | gray |
| Kopftyp (Merkmale Kopf 1) | Plug straight RJ45 / IP20 |
| Bemessungsspannung (Umgebungsbedingungen) | 48 V AC |
| Material (Komponente) (Allgemeine Daten) | CuZn (Contact) |
| Isolationswiderstand (Allgemeine Daten) | ≥ 100 MΩ |
| Kabellänge (Wichtige Geschäftsdaten) | 75 m |
| Abschirmung (Normen und Vorschriften) | Aluminum-coated foil, tinned copper braided shield |
| Kabeltyp (Normen und Vorschriften) | PUR ETHERNET 2x2 FLEX |
| Dämpfung (Normen und Vorschriften) | 3.2 dB (with 1 MHz) |
| Kabelfarben (Normen und Vorschriften) | white/orange-orange, white/green-green |
| Kabelgewicht (Normen und Vorschriften) | 42 kg/km |
| Halogenfrei (Normen und Vorschriften) | according to IEC 60754-1 |
| Anzahl der Positionen (Umgebungsbedingungen) | 4 |
| UL AWM-Stil (Standards und Vorschriften) | 20963 (80°C/30 V) |
| Gesamtveränderung (Normen und Vorschriften) | Two pairs with two fillers to the core |
| Signalart/-kategorie (Umgebungsbedingungen) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Verdrillte Adernpaare (Normen und Vorschriften) | 2 cores to the pair |
| Kabelkapazität (Normen und Vorschriften) | approx. 45 nF/km (at 1 kHz) |
| Einführ-/Entfernungszyklen (Allgemeine Daten) | ≥ 100 |
| Signallaufzeit (Normen und Vorschriften) | 5.3 ns/m |
| Normen/Vorschriften (Umgebungsbedingungen) | M12 connector IEC 61076-2-101 |
| Wellenimpedanz (Normen und Vorschriften) | 100 Ω ±5 Ω (at 100 MHz) |
| AWG-Signalleitung (Normen und Vorschriften) | 26 |
| Kabelstruktur (Normen und Vorschriften) | 2x2xAWG26/7; SF/UTP |
| Schleifenwiderstand (Normen und Vorschriften) | ≤ 290.00 Ω/km |
| Nennstrom bei 40 °C (Umgebungsbedingungen) | 1 A |
| Umgebungstemperatur (Betrieb) (Abmessungen) | -25 °C ... 85 °C (M12 connector) |
| Flammwidrigkeit (Normen und Vorschriften) | according to IEC 60332-1-2 |
| Rückflussdämpfung (RL) (Normen und Vorschriften) | 23 dB (at 4 МHz) |
| Material (Komponente) (Merkmalskopf 1) | CuSn (Contact) |
| Ölbeständigkeit (Normen und Vorschriften) | according to EN 60811-2-1 |
| Standardbezeichnung (Merkmalskopf 2) | M12 connector |
| Umgebungstemperatur (Betrieb) (Allgemeine Daten) | -25 °C ... 90 °C |
| Leitermaterial (Normen und Vorschriften) | Bare Cu litz wires |
| Normen/Vorschriften (Merkmale Kopf 2) | IEC 61076-2-101 |
| Kopplungswiderstand (Normen und Vorschriften) | ≤ 100.00 mΩ/m (at 10 MHz) |
| Signalart/-kategorie (Normen und Vorschriften) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Zugfestigkeit von GFK (Normen und Vorschriften) | ≤ 80 N |
| Isolationswiderstand (Normen und Vorschriften) | ≥ 500 MΩ*km |
| Äußerer Mantel, Farbe (Normen und Vorschriften) | water blue RAL 5021 |
| Nennspannung, Kabel (Normen und Vorschriften) | ≤ 100 V (Peak value, not for high-power applications) |
| Dicke des Außenmantels (Normen und Vorschriften) | 1.2 mm |
| Außenmantel, Material (Normen und Vorschriften) | PUR |
| Prüfspannung Ader/Ader (Normen und Vorschriften) | 700 V (50 Hz, 1 min.) |
| Leiterquerschnitt (Normen und Vorschriften) | 2x 2x 0.14 mm² |
| Optische Schutzabdeckung (Normen und Vorschriften) | 70 % |
| Einführ-/Entfernungszyklen (Merkmale Kopf 1) | ≥ 750 |
| Normen/Spezifikationen (Standards und Vorschriften) | Electrical requirements EN 50288-2-2 |
| Prüfspannung Ader/Schirm (Normen und Vorschriften) | 700 V (50 Hz, 1 min.) |
| Kabeltyp (Abkürzung) (Normen und Vorschriften) | 93E |
| Äußerer Kabeldurchmesser D (Normen und Vorschriften) | 6.4 mm ±0.2 mm |
| Anzahl der Positionen (Stiftleistenmuster) (Allgemeine Daten) | 4 |
| Umgebungstemperatur (Betrieb) (Kennlinie Kopf 1) | -25 °C ... 60 °C |
| Materialleiterisolierung (Normen und Vorschriften) | Foamed PE |
| Umgebungstemperatur (Betrieb) (Normen und Vorschriften) | -40 °C ... 80 °C (cable, fixed installation) |
| Leiterstruktur-Signalleitung (Normen und Vorschriften) | 7x 0.16 mm |
| Umgebungstemperatur (Installation) (Normen und Vorschriften) | -20 °C ... 80 °C |
| Kerndurchmesser einschließlich Isolierung (Normen und Vorschriften) | 0.98 mm |
| Strombelastbarkeit von Kabeln (Normen und Vorschriften) | 2 A (according to DIN VDE 0891-1) |
| Nahnebensprechdämpfung (NEXT) (Normen und Vorschriften) | 65.3 dB (with 1 MHz) |
| Anzahl der Positionen (Stiftanschlussmuster) (Merkmalskopf 1) | 4 (8) |
| Umgebungstemperatur (Lagerung/Transport) (Normen und Vorschriften) | -20 °C ... 80 °C |
| Mindestbiegeradius, feste Installation (Normen und Vorschriften) | 4 x D |
| Minimaler Biegeradius, flexible Installation (Normen und Vorschriften) | 8 x D |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (Standards und Vorschriften) | 62.3 dB (with 1 MHz) |
