MT-RS485

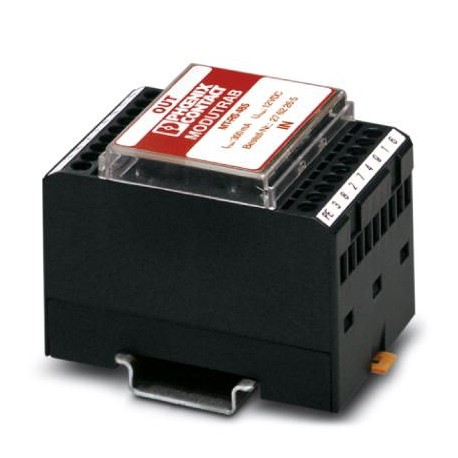

MT-RS485 2762265 PHOENIX CONTACT Surge protection device
$0.00USD
4860 auf Lager
Wichtige Spezifikationen
GTIN:4017918064945
Orderkey:2762265
(Allgemein):0.1 dB (up to 10 kHz 600 Ω system)
Katalogseite:Page 100 (TT-2002)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4017918064945 |
| Orderkey | 2762265 |
| (Allgemein) | 0.1 dB (up to 10 kHz 600 Ω system) |
| Katalogseite | Page 100 (TT-2002) |
| Verpackungseinheit | 5 pc |
| Ursprungsland | DE (Germany) |
| Zolltarifnummer | 85363010 |
| Bemessungsstrom (Allgemein) | 450 mA (25 °C) |
| Typ (Umgebungsbedingungen) | DIN rail module, one-piece |
| Farbe (Umgebungsbedingungen) | black |
| Tiefe (Wichtige kommerzielle Daten) | 54.9 mm |
| Breite (Wichtige Geschäftsdaten) | 47.6 mm |
| Höhe (Wichtige Geschäftsdaten) | 77.5 mm |
| Reihenwiderstände (Allgemein) | 4.4 Ω |
| VDE-Anforderungsklasse (Allgemein) | C2 |
| Schutzgrad (Abmessungen) | IP20 |
| IEC-Prüfklassifizierung (Allgemein) | C2 |
| Schraubengewinde (Schutzschaltung) | M3 |
| Montageart (Umgebungsbedingungen) | DIN rail: 35 mm |
| Eingangsdämpfung aE, sym. (Allgemein) | |
| Gewicht pro Stück (ohne Verpackung) | 101.950 g |
| Eingangsdämpfung aE, asymmetrisch. (Allgemein) | 0.8 dB (up to 0.1 MHz 50 Ω system) |
| Reaktionszeit tA(Zeile-Zeile) (Allgemein) | 1 ns |
| Abisolierlänge (Schutzschaltung) | 8 mm |
| Anschlussmethode (Schutzschaltung) | Screw connection |
| REACH SVHC (Standards und Vorschriften) | Lead 7439-92-1 |
| Ansprechzeit tA(Leitung-Erde) (Allgemein) | ≤ 100 ns |
| Anzugsmoment (Schutzschaltung) | 0.5 Nm ... 0.6 Nm |
| Maximale Dauerspannung UC (Allgemein) | 12 V DC |
| Normen/Vorschriften (Verbindungsdaten) | IEC 61643-21 |
| Handlungsrichtung (Umgebungsbedingungen) | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Überspannungsschutz-Fehlermeldung (Allgemein) | none |
| Anschlussart IN (Schutzschaltung) | Screw terminal blocks |
| Anschlussart AUSGANG (Schutzschaltung) | Screw terminal blocks |
| Restspannung an In(Leiter-Leiter) (Allgemein) | ≤ 19 V |
| Umgebungstemperatur (Betrieb) (Abmessungen) | -40 °C ... 60 °C |
| Betriebseffektivstrom ICat UC (Allgemein) | ≤ 10 µA |
| Ansprechzeit tA (Leitung-Signal-Masse) (Allgemein) | ≤ 1 ns |
| Leiterquerschnitt AWG (Schutzschaltung) | 24 ... 12 |
| Spannungsschutzstufe Aufwärts (Leiter-Leiter) (Allgemein) | ≤ 22 V |
| Spannungsschutzstufe Aufwärts (Leiter-Erde) (Allgemein) | ≤ 600 V |
| Leiterquerschnitt massiv (Schutzschaltung) | 0.2 mm² ... 4 mm² |
| Impulsentladestrom Iimp(10/350) µs (Allgemein) | 500 A |
| Restspannung an In (Leitungssignalmasse) (Allgemein) | ≤ 19 V |
| Leiterquerschnitt flexibel (Schutzschaltung) | 0.2 mm² ... 2.5 mm² |
| Spannungsschutzpegel Up(Leitung-Signalmasse) (Allgemein) | ≤ 22 V |
| Nennentladestrom ln(8/20) µs (Leiter-Leiter) (Allgemein) | 10 kA |
| Nennentladungsstrom In(8/20) µs (Leitung-Erde) (Allgemein) | 10 kA |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Leiter-Leiter)-Spitze (Allgemein) | ≤ 22 V |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Leitung-Erde) Spannungsspitze (Allgemein) | ≤ 600 V |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Leiter-Leiter) statisch (Allgemein) | ≤ 22 V |
| Grenzfrequenz fg (3 dB), asymmetrisch (GND) im 50-Ohm-System (Allgemein) | 1.3 MHz |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Leiter-Erde) statisch (Allgemein) | ≤ 600 V |
| Grenzfrequenz fg (3 dB), asymmetrisch (GND) im 600-Ohm-System (Allgemein) | 130 kHz |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Leitung-Signalmasse) statisch (Allgemein) | ≤ 22 V |
Produktbeschreibung
Rail mounting module with coarse and fine surge protection for RS-485 interface, for mounting on NS 35/7.5, housing width: 50 mm
