MSTB 2,5/ 2-STZ11-5,08YEVPE500

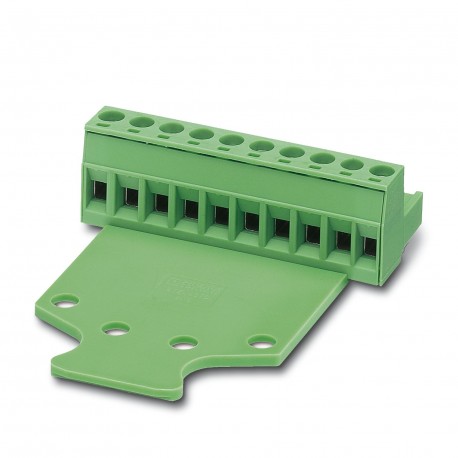

MSTB 2,5/ 2-STZ11-5,08YEVPE500 1709690 PHOENIX CONTACT Connector for printed circuit board, number of poles:..
$0.00USD
3935 auf Lager
Wichtige Spezifikationen
Notiz:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Typ:Standard
Tonhöhe:5.08 mm
Breite [w]:10.16 mm
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Notiz | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Typ | Standard |
| Tonhöhe | 5.08 mm |
| Breite [w] | 10.16 mm |
| Höhe [h] | 15.5 mm |
| Länge [l] | 54.3 mm |
| Verriegelungstyp | without |
| Produktlinie | COMBICON Connectors M |
| Produktart | PCB connector |
| Spezifikation | IEC 60664-1:2007-04 |
| Anzahl der Zeilen | 1 |
| Produktfamilie | MSTB 2,5/..-ST |
| Farbe (Gehäuse) | yellow (1018) |
| Montageflansch | without |
| Artikelüberarbeitung | 03 |
| Steckverbindersystem | COMBICON MSTB 2,5 |
| Kontaktmaterial | Cu alloy |
| Abstreiflänge | 7 mm |
| Verbindungsmethode | Screw connection with tension sleeve |
| Anzugsmoment | 0.5 Nm ... 0.6 Nm |
| Verpackungsart | packed in cardboard |
| Nennstrom IN | 12 A |
| Nennspannung UN | 320 V |
| Hinweise zum Betrieb | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Maßzeichnung | |
| Isoliermaterial | PA |
| Anzahl der Positionen | 2 |
| Nennspannung (II/2) | 630 V |
| Antriebsformschraubenkopf | Slotted (L) |
| Nennquerschnitt | 2.5 mm² |
| Nennspannung (III/2) | 320 V |
| Nennspannung (III/3) | 250 V |
| Kontaktverbindungstyp | Socket |
| Oberflächeneigenschaften | hot-dip tin-plated |
| Isoliermaterialgruppe | I |
| empfohlenes Crimpwerkzeug | 1212034 CRIMPFOX 6 |
| CTI gemäß IEC 60112 | 600 |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Leiterquerschnitt AWG | 24 ... 12 |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Leiterquerschnitt starr | 0.2 mm² ... 2.5 mm² |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (dependent on the derating curve) |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Leiterquerschnitt flexibel | 0.2 mm² ... 2.5 mm² |
| Bemessungsisolationsspannung (III/2) | 320 V |
| Bemessungsisolationsspannung (III/3) | 250 V |
| minimale Kriechstrecke (II/2) | 3.2 mm |
| Mindestkriechstrecke (III/2) | 3 mm |
| Mindestkriechstrecke (III/3) | 3.2 mm |
| Leiter-/Leiterplattenanschlussrichtung | 0 ° |
| Zylindrische Messgröße axb / Durchmesser | 2.8 mm x 2.0 mm / 2.4 mm |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Metalloberflächenkontaktfläche (oberste Schicht) | Tin (5 - 7 µm Sn) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Vergleichs-Tracking-Index (IEC 60112) | CTI 600 |
| Metallischer Oberflächenanschlusspunkt (oberste Schicht) | Tin (5 - 7 µm Sn) |
| 2 Leiter mit gleichem Querschnitt, massiv | 0.2 mm² ... 1 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel | 0.2 mm² ... 1.5 mm² |
| Mindestabstandswert - inhomogenes Feld (II/2) | 3 mm |
| Mindestabstandswert - inhomogenes Feld (III/2) | 3 mm |
| Mindestabstandswert - inhomogenes Feld (III/3) | 3 mm |
| Glühdraht-Entflammbarkeitsindex GWFI gemäß EN 60695-2-12 | 850 |
| Glühdrahtzündtemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur für die Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0.25 mm² ... 2.5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0.25 mm² ... 2.5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Aderendhülse ohne Kunststoffhülse | 0.25 mm² ... 1 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Doppel-Aderendhülse und Kunststoffhülse | 0.5 mm² ... 1.5 mm² |
Produktbeschreibung
Connector for printed circuit board, nominal section: 2.5 mm², color: yellow, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of rows: 1, numb
