MKDS 5/ 3-7,62

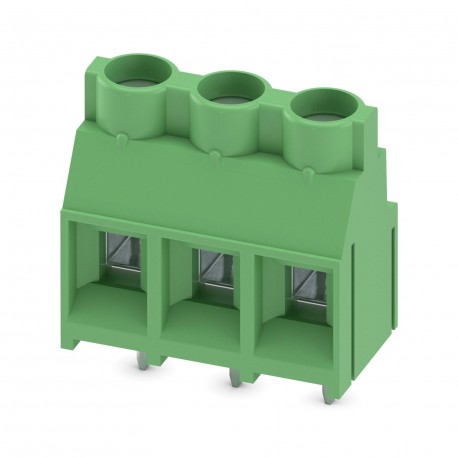

MKDS 5/ 3-7,62 1704936 PHOENIX CONTACT PCB terminal block, Nominal current: 32 A, Nom. voltage: 630 V, Pitch..
$2.12USD
4747 auf Lager
Wichtige Spezifikationen
Tonhöhe:7.62 mm
Breite:22.86 mm
Höhe:26.6 mm
Länge:12.5 mm
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Tonhöhe | 7.62 mm |
| Breite | 22.86 mm |
| Höhe | 26.6 mm |
| Länge | 12.5 mm |
| Dimension a | 15.24 mm |
| Schraubengewinde | M3 |
| Lochdurchmesser | 1.3 mm |
| Stiftabmessungen | 0,9 x 0,9 mm |
| Abstreiflänge | 8 mm |
| Artikelsortiment | MKDS 5 |
| Nennstrom IN | 32 A |
| Lötstiftoberfläche | Sn |
| Isoliermaterial | PA |
| Anzahl der Positionen | 3 |
| Maximaler Laststrom | 32 A (with 6 mm² conductor cross section) |
| Nennspannung (II/2) | 1000 V |
| Bauhöhe | 21.5 mm |
| Nennquerschnitt | 4 mm² |
| Nennspannung (III/2) | 630 V |
| Nennspannung (III/3) | 500 V |
| Maximales Anzugsdrehmoment | 0.6 Nm |
| Anzugsdrehmoment, min. | 0.5 Nm |
| Länge des Lötstifts | 5.1 mm |
| Isoliermaterialgruppe | I |
| Innenzylindermessgerät | A4 |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Leiterquerschnitt AWG max. | 10 |
| Leiterquerschnitt AWG min. | 24 |
| Anschluss gemäß Standard | EN-VDE |
| Leiterquerschnitt massiv max. | 6 mm² |
| Mindestquerschnitt des Leiters (massiv). | 0.2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt flexibel min. | 0.2 mm² |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| 2 Leiter mit gleichem Querschnitt, massiv max. | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv min. | 0.2 mm² |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig, max. | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, mindestens verseilt. | 0.2 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. | 4 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. | 0.25 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse max. | 4 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse min. | 0.25 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, max. | 0.75 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, min. | 0.25 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, max. | 2.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, min. | 0.5 mm² |
Produktbeschreibung
Terminal block for printed circuit board, nominal current: 32 A, nominal voltage (III/2): 630 V, nominal cross-section: 4 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, a
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
