MKDS 3/ 3-B-5,08 GNYE VPE500

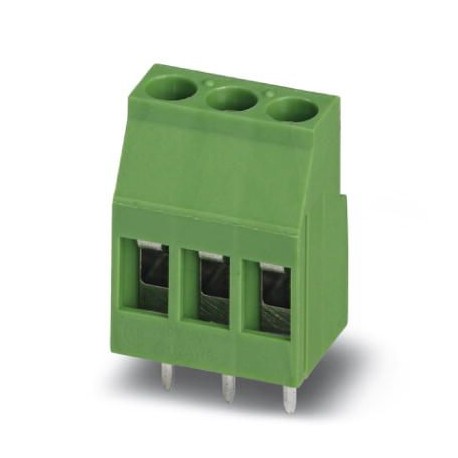

MKDS 3/ 3-B-5,08 GNYE VPE500 1703300 PHOENIX CONTACT PCB terminal block
$0.00USD
4877 auf Lager
Wichtige Spezifikationen
GTIN:4046356647274
Orderkey:1703300
Verpackungseinheit:1
Zolltarifnummer:85369010
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356647274 |
| Orderkey | 1703300 |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85369010 |
| Hinweis (Anschlusskapazität) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Spannung (elektrische Prüfungen) | 250 V |
| Pitch (Wichtige kommerzielle Daten) | 5.08 mm |
| (Normen und Vorschriften) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Hinweis (Verpackungsinformationen) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Drehmoment (Elektrische Parameter) | 0.5 Nm ... 0.6 Nm |
| Pitch (Materialdaten - Gehäuse) | 5.08 mm |
| Nennstrom (Artikeleigenschaften) | 24 A |
| Pin-Belegung (Wichtige Geschäftsdaten) | Linear pinning |
| Bildunterschrift (Materialdaten - Gehäuse) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Schraubengewinde (Wichtige Handelsdaten) | M3 |
| Montageart (Wichtige Geschäftsdaten) | Wave soldering |
| Art des Hinweises (Verpackungsinformationen) | Note on application |
| Dimension a (Materialdaten - Gehäuse) | 10.16 mm |
| Breite [ w ] (Materialdaten - Gehäuse) | 15.24 mm |
| China RoHS (Standards und Vorschriften) | Environmentally Friendly Use Period = 50 |
| Kontaktmaterial (Anschlusskapazität) | Cu alloy |
| Höhe [ h ] (Materialdaten - Gehäuse) | 23 mm |
| Länge [ l ] (Materialdaten - Gehäuse) | 11.2 mm |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 1 |
| REACH SVHC (Standards und Vorschriften) | Lead 7439-92-1 |
| Verbindungsmethode (Wichtige Geschäftsdaten) | Screw connection with tension sleeve |
| Artikelspektrum (Wichtige Geschäftsdaten) | MKDS 3/..-B |
| (Luftspalte und Kriechstrecken) | CSA |
| Stiftabmessungen (Materialdaten - Gehäuse) | 0.9 x 0.9 mm |
| Lötstift [P] (Materialdaten - Gehäuse) | 5 mm |
| Abisolierlänge (elektrische Parameter) | 8 mm |
| Anzahl der Positionen (Wichtige Geschäftsdaten) | 3 |
| Lochdurchmesser (Produktabmessungen) | 1.3 mm |
| Anzahl der potenziellen Kunden (Wichtige Geschäftsdaten) | 3 |
| Antriebsform-Schraubenkopf (Wichtige Geschäftsdaten) | Slotted (L) |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 3 |
| Nennstrom (Allgemeine Produktinformationen) | 24 A |
| Isoliermaterialgruppe (Elektrische Prüfungen) | I |
| Maßzeichnung (Materialdaten - Gehäuse) | |
| Isoliermaterial (Materialdaten - Kontakt) | PA |
| Bemessungsstoßspannung (II/2) (Elektrische Prüfungen) | 4 kV |
| Bemessungsstoßspannung (III/2) (Artikeleigenschaften) | 4 kV |
| Oberflächeneigenschaften (Anschlusskapazität) | Tin-plated |
| Verpackungsart (Abmessungen für das Leiterplattendesign) | packed in cardboard |
| Stückzahl pro Verpackung (Abmessungen für das Leiterplattendesign) | 500 |
| Bemessungsstoßspannung (III/2) (Elektrische Prüfungen) | 4 kV |
| Bemessungsstoßspannung (III/3) (Elektrische Prüfungen) | 4 kV |
| Kurzbeschreibung des Artikels (Wichtige Geschäftsdaten) | PCB terminal block |
| Bemessungsisolationsspannung (II/2) (Elektrische Prüfungen) | 630 V |
| Bemessungsisolationsspannung (III/2) (Artikeleigenschaften) | 400 V |
| Isoliermaterialgruppe (Materialdaten - Kontakt) | I |
| Bemessungsisolationsspannung (III/2) (Elektrische Prüfungen) | 400 V |
| Bemessungsisolationsspannung (III/3) (Elektrische Prüfungen) | 250 V |
| CTI gemäß IEC 60112 (Materialdaten - Kontakt) | 600 |
| Leiterquerschnitt (elektrische Parameter) | 0.2 mm² ... 4 mm² |
| Höhe (ohne Lötstift) (Materialdaten - Gehäuse) | 18 mm |
| Packungseinheiten (Abmessungen für die Leiterplattenauslegung) | Pcs. |
| Leiterquerschnitt flexibel (Elektrische Parameter) | 0.2 mm² ... 2.5 mm² |
| Bemessungsstoßspannung (III/2) (Allgemeine Produktinformationen) | 4 kV |
| Leiterquerschnitt AWG / kcmil (Elektrische Parameter) | 24 ... 12 |
| Lötfläche der Metalloberfläche (oberste Schicht) (Anschlusskapazität) | Tin (5 - 7 µm Sn) |
| Metallischer Oberflächenanschlusspunkt (oberste Schicht) (Anschlusskapazität) | Tin (5 - 7 µm Sn) |
| Bemessungsisolationsspannung (III/2) (Allgemeine Produktinformationen) | 400 V |
| Entflammbarkeitsklasse gemäß UL 94 (Materialdaten - Kontakt) | V0 |
| Lötbereich der Metalloberfläche (mittlere Schicht) (Verbindungskapazität) | Nickel (2 - 3 µm Ni) |
| Metallischer Oberflächenanschlusspunkt (mittlere Schicht) (Anschlusskapazität) | Nickel (2 - 3 µm Ni) |
| 2 Leiter mit gleichem Querschnitt, massiv (Elektrische Parameter) | 0.2 mm² ... 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel (Elektrische Parameter) | 0.2 mm² ... 1.5 mm² |
| Anschluss gemäß Norm (Luftspalte und Kriechstrecken) | EN-VDE |
| Glühdraht-Entflammbarkeitsindex GWFI gemäß EN 60695-2-12 (Materialdaten - Kontakt) | 850 |
| Glühdrahtzündtemperatur GWIT nach EN 60695-2-13 (Materialdaten - Kontakt) | 775 |
| Temperatur für die Kugeldruckprüfung nach EN 60695-10-2 (Materialdaten - Kontakt) | 125 °C |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse (Elektrische Parameter) | 0.25 mm² ... 2.5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse (Elektrische Parameter) | 0.25 mm² ... 2.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse (Elektrische Parameter) | 0.25 mm² ... 0.75 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, mit ZWEI Aderendhülsen mit Kunststoffhülse (Elektrische Parameter) | 0.5 mm² ... 1.5 mm² |
Produktbeschreibung
Terminal block for printed circuit board, nominal current: 24 A, dimensioning voltage (III/2): 400 V, nominal section: 2.5 mm², Number of potentials: 3, Number of rows: 1, Number of poles per row: 3,
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
