MC 1,5/ 7-G-3,5 P20 THRR56

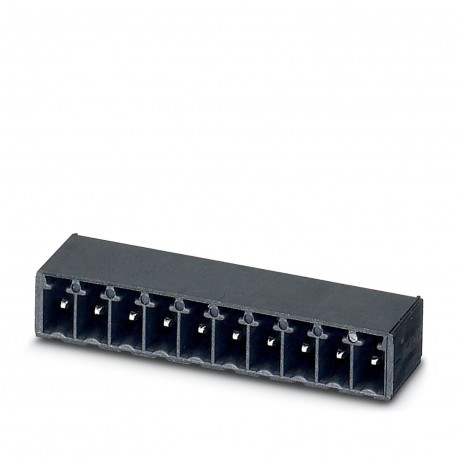

MC 1,5/ 7-G-3,5 P20 THRR56 1788835 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4582 auf Lager
Wichtige Spezifikationen
Notiz:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Typ:Component suitable for through hole reflow
Tonhöhe:3.5 mm
Ergebnis:Test passed
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Notiz | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Typ | Component suitable for through hole reflow |
| Tonhöhe | 3.5 mm |
| Ergebnis | Test passed |
| Verfahren | Reflow/wave soldering |
| Farbe () | () |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenz | 10 - 150 - 10 Hz |
| Breite [w] | 25.89 mm |
| Höhe [h] | 8.9 mm |
| Länge [l] | 9.2 mm |
| Pin-Belegung | Linear pinning |
| Sweep-Geschwindigkeit | 1 octave/min |
| Beschleunigung | 5g (60.1 Hz ... 150 Hz) |
| Produktlinie | COMBICON Connectors S |
| Produktart | PCB headers |
| Lochdurchmesser | 1.4 mm |
| Montageart | THR soldering / wave soldering |
| Anzahl der Zyklen | 25 |
| Spezifikation | IEC 60512-1-1:2002-02 |
| Anzahl der Zeilen | 1 |
| Stiftabmessungen | 0.8 x 0.8 mm |
| Produktfamilie | MC 1,5/..-G-THR |
| Thermische Belastung | 100 °C/168 h |
| [W] Bandbreite | 56 mm |
| Montageflansch | without |
| Testanweisungen | X-, Y- and Z-axis |
| Artikelüberarbeitung | 00 |
| Kontaktmaterial | Cu alloy |
| Korrosionsbelastung | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Installierte Höhe | 6.9 mm |
| Verpackungsart | 56 mm wide tape |
| [A] Spulendurchmesser | 330 mm |
| Kontaktwiderstand | 1.3 mΩ |
| Nennstrom IN | 8 A |
| Nennspannung UN | 160 V |
| Maßzeichnung | |
| Isoliermaterial | LCP |
| Anzahl der Positionen | 7 |
| Art der Außenverpackung | Dry bag |
| Nennspannung (II/2) | 250 V |
| Kontaktwiderstand R1 | 1.3 mΩ |
| Kontaktwiderstand R2 | 1.3 mΩ |
| Nennspannung (III/2) | 160 V |
| Nennspannung (III/3) | 160 V |
| Lötstiftlänge [P] | 2 mm |
| Testdauer pro Achse | 2.5 h |
| Oberflächeneigenschaften | Tin-plated |
| Feuchtigkeitsempfindlicher Grad | MSL 1 |
| Isoliermaterialgruppe | IIIa |
| Lötstifte pro Potenzial | 1 |
| CTI gemäß IEC 60112 | 175 |
| Bemessungsstoßspannung (II/2) | 2.5 kV |
| Getestete Anzahl der Positionen | 20 |
| Einführ-/Entfernungszyklen | 25 |
| Bemessungsstoßspannung (III/2) | 2.5 kV |
| Bemessungsstoßspannung (III/3) | 2.5 kV |
| Lötzyklen im Reflow-Prozess | 3 |
| [W2] Spulengesamtabmessungen | 62.4 mm |
| Klassifizierungstemperatur Tc | 260 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (dependent on the derating curve) |
| Bemessungsisolationsspannung (II/2) | 250 V |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsisolationsspannung (III/3) | 160 V |
| minimale Kriechstrecke (II/2) | 2.5 mm |
| Netzfrequenz-Stehspannung | 1.39 kV |
| Mindestkriechstrecke (III/2) | 1.6 mm |
| Mindestkriechstrecke (III/3) | 2.5 mm |
| Entnahmekraft pro Pos. ca. | 5 N |
| Einführstärke pro Position ca. | 8 N |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Impulsspannungsfestigkeit auf Meereshöhe | 2.95 kV |
| Metalloberflächenkontaktfläche (oberste Schicht) | Tin (3 - 5 µm Sn) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Vergleichs-Tracking-Index (IEC 60112) | CTI 175 |
| Lötbereich der Metalloberfläche (oberste Schicht) | Tin (3 - 5 µm Sn) |
| Metalloberflächenkontaktfläche (mittlere Schicht) | Nickel (1 - 3 µm Ni) |
| Kontakthalter im Einsatz Anforderungen >20 N | Test passed |
| Lötbereich der Metalloberfläche (mittlere Schicht) | Nickel (1 - 3 µm Ni) |
| Isolationswiderstand, benachbarte Positionen | > 5 MΩ |
| Mindestabstandswert - inhomogenes Feld (II/2) | 1.5 mm |
| Mindestabstandswert - inhomogenes Feld (III/2) | 1.5 mm |
| Mindestabstandswert - inhomogenes Feld (III/3) | 1.5 mm |
Produktbeschreibung
PCB headers, nominal cross section: 1.5 mm2, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Sn, contact connection type: Pin, number of rows: 1, number of positions: 7, product r
