MBK5/E-FS

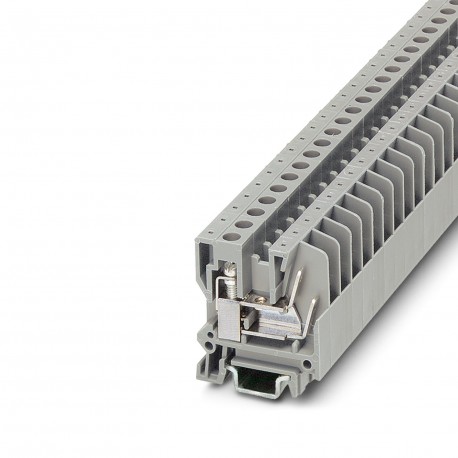

MBK 5/E-FS 1418073 PHOENIX CONTACT Mini feed-through terminal block
$0.00USD
4200 auf Lager
Wichtige Spezifikationen
Farbe:gray (RAL 7042)
Breite:6.2 mm
Potenziale:1
Produktart:Miniature terminal block
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Farbe | gray (RAL 7042) |
| Breite | 6.2 mm |
| Potenziale | 1 |
| Produktart | Miniature terminal block |
| Schraubengewinde | M3 |
| Montageart | NS 15 |
| Anzahl der Zeilen | 1 |
| Breite der Endabdeckung | 1 mm |
| Nennstrom | 16 A |
| Nennspannung | 500 V |
| Seitenwand öffnen | Yes |
| Artikelüberarbeitung | 03 |
| Abstreiflänge | 8 mm |
| Querschnitt AWG | 24 ... 12 (converted acc. to IEC) |
| Anzugsmoment | 0.6 ... 0.8 Nm |
| Verschmutzungsgrad | 3 |
| Isoliermaterial | PA-F |
| Bemessungsstoßspannung | 6 kV |
| Maximaler Laststrom | 16 A (with 4 mm² conductor cross section) |
| Überspannungskategorie | III |
| Nennquerschnitt | 4 mm² |
| Anzahl der Verbindungen | 2 |
| Isoliermaterialgruppe | I |
| Innenzylindermessgerät | A3 |
| Leiterquerschnitt starr | 0.2 mm² ... 4 mm² |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Ansteuerung) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betrieb) | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| Anzahl der Verbindungen pro Ebene | 2 |
| Leiterquerschnitt flexibel | 0.2 mm² ... 4 mm² |
| Anschluss gemäß Standard | IEC 60947-7-1 |
| Brennbarkeitsklasse gemäß UL 94 | HB |
| Toxizität von Rauchgasen gemäß NFPA 130 (SMP 800C) | passed |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Leiterquerschnitt, flexibel [AWG] | 24 ... 12 (converted acc. to IEC) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Querschnitt mit Einschubbrücke, starr | 2.5 mm² |
| Oberflächenentflammbarkeit NFPA 130 (ASTM E 162) | passed |
| 2 Leiter mit gleichem Querschnitt, massiv | 0.2 mm² ... 1.5 mm² |
| Querschnitt mit Einschubbrücke, flexibel | 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel | 0.2 mm² ... 1.5 mm² |
| Anwendung von statisch isolierenden Materialien in Kälte | -60 °C |
| Maximale Verlustleistung im Nennbetrieb | 1.02 W |
| Kalorimetrische Wärmefreisetzung NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E 662) | passed |
| Querschnitt des flexiblen Leiters (Aderendhülse mit Kunststoffhülse) | 0.25 mm² ... 2.5 mm² |
| Relativer Temperaturindex für Isoliermaterialien (Elektr., UL 746 B) | 130 °C |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0.25 mm² ... 4 mm² |
| Temperaturindex des Dämmstoffs (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Aderendhülse ohne Kunststoffhülse | 0.25 mm² ... 1 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Doppel-Aderendhülse und Kunststoffhülse | 0.5 mm² ... 1.5 mm² |
Produktbeschreibung
Mini-terminal block, nominal voltage: 500 V, nominal current: 16 A, 1st floor, left-hand connection, connection type: Screw connection / plug-in connection, Sizing cross-section: 4 mm², cross-section:
