Vorrätig Top‑Produkt
MBK 10 BU

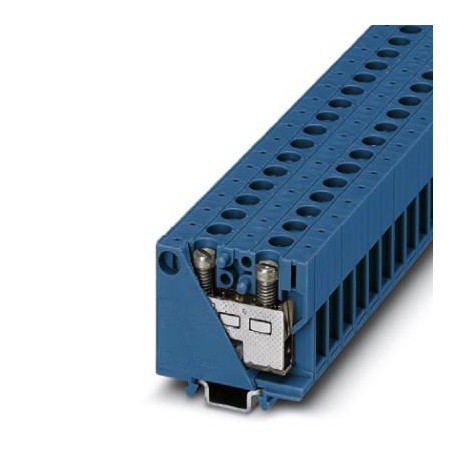

MBK 10 BU 1402092 PHOENIX CONTACT Mini feed-through terminal block
$0.00USD
4306 auf Lager
Wichtige Spezifikationen
GTIN:4017918020774
Notiz:Made to Order (non-returnable)
Orderkey:1402092
Verpackungseinheit:50 pc
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4017918020774 |
| Notiz | Made to Order (non-returnable) |
| Orderkey | 1402092 |
| Verpackungseinheit | 50 pc |
| Breite (Allgemein) | 7.5 mm |
| Länge (Allgemein) | 33 mm |
| Ursprungsland | DE (Germany) |
| Zolltarifnummer | 85369010 |
| (Wichtige Geschäftsdaten) | 10 mm² / 2 kg |
| Mindestbestellmenge | 50 pc |
| Höhe NS 35/7,5 (Allgemein) | 32.5 mm |
| Farbe (Wichtige kommerzielle Daten) | blue |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| Verbindungsmethode (Abmessungen) | Screw connection |
| Sollwert (Wichtige kommerzielle Daten) | 5 N |
| Maximales Anzugsdrehmoment (Abmessungen) | 1.8 Nm |
| Anzugsdrehmoment, min (Abmessungen) | 1.5 Nm |
| Gewicht pro Stück (ohne Verpackung) | 13.910 g |
| Seitenklappe öffnen (Wichtige Geschäftsdaten) | No |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Anzahl der Ebenen (Wichtige Geschäftsdaten) | 1 |
| Fingerschutz (Wichtige Geschäftsdaten) | guaranteed |
| Biegeversuchsumdrehungen (Wichtige Geschäftsdaten) | 135 |
| Nominal Current IN (Wichtige Handelsdaten) | 61 A |
| Nennspannung UN (Wichtige kommerzielle Daten) | 500 V |
| Kurzfriststrom (Wichtige Handelsdaten) | 1.2 kA |
| Isoliermaterial (Wichtige Geschäftsdaten) | PA |
| Ergebnis des Zugversuchs (Wichtige Geschäftsdaten) | Test passed |
| Enge Passform auf dem Träger (Wichtige kommerzielle Daten) | NS 15 |
| Anzahl der Verbindungen (Wichtige Geschäftsdaten) | 2 |
| Ergebnis des Biegeversuchs (Wichtige Geschäftsdaten) | Test passed |
| Ergebnis des Wärmetests (Wichtige Geschäftsdaten) | Test passed |
| Leiterquerschnitt AWG max. (Abmessungen) | 8 |
| Leiterquerschnitt AWG min. (Abmessungen) | 20 |
| Anschluss gemäß Norm (Abmessungen) | IEC 60947-7-1 |
| Sollwert der Zugkraft (Wichtige kommerzielle Daten) | 90 N |
| Leiterquerschnitt massiv max. (Abmessungen) | 10 mm² |
| Mindestquerschnitt des Leiters (Abmessungen) | 0.5 mm² |
| Anforderungen, Spannungsabfall (Wichtige kommerzielle Daten) | ≤ 3.2 mV |
| Schutz des Handrückens (Wichtige Geschäftsdaten) | guaranteed |
| Drehzahl beim Biegeversuch (Wichtige Geschäftsdaten) | 10 rpm |
| Ergebnis des Spannungsabfalltests (Wichtige Geschäftsdaten) | Test passed |
| Sollwert für die Stoßspannungsprüfung (Wichtige kommerzielle Daten) | 7.3 kV |
| Leiterquerschnitt flexibel max. (Abmessungen) | 6 mm² |
| Leiterquerschnitt flexibel min. (Abmessungen) | 0.5 mm² |
| Verbindung gemäß Standard (Verbindungsdaten) | IEC 60947-7-1 |
| Ergebnis des Stoßspannungstests (Wichtige Geschäftsdaten) | Test passed |
| NF F16-101, NF F10-102 Klasse F (Wichtige kommerzielle Daten) | 2 |
| NF F16-101, NF F10-102 Klasse I (Wichtige kommerzielle Daten) | 2 |
| Ergebnis der engen Passform auf der Unterstützung (Wichtige kommerzielle Daten) | Test passed |
| Ergebnis der Kurzschlussstabilität (Wichtige kommerzielle Daten) | Test passed |
| Ergebnis des Temperaturanstiegstests (Wichtige Geschäftsdaten) | Test passed |
| Sauerstoffindex (DIN EN ISO 4589-2) (Wichtige Geschäftsdaten) | >32 % |
| Maximaler AWG-Leiterquerschnitt, flexibel (Abmessungen) | 10 |
| Mindestquerschnitt des flexiblen Leiters (AWG) (Abmessungen) | 20 |
| Brennbarkeitsklasse gemäß UL 94 (Anschlussdaten) | V0 |
| Spezifikation für den Stoßfestigkeitstest (Wichtige kommerzielle Daten) | IEC 60529:1989-11 |
| Zugversuch am Leiterquerschnitt (Wichtige kommerzielle Daten) | 10 mm² |
| Flammenprüfverfahren (DIN EN 60695-11-10) (Wichtigste kommerzielle Daten) | V0 |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V0 |
| Rauchgastoxizität NFPA 130 (SMP 800C) (Wichtige kommerzielle Daten) | passed |
| Netzfrequenz-Stehspannung (Wichtige kommerzielle Daten) | 1.89 kV |
| Oberflächenentflammbarkeit NFPA 130 (ASTM E 162) (Wichtige kommerzielle Daten) | passed |
| Querschnitt/Gewicht des Biegeprüfleiters (Wichtige kommerzielle Daten) | 0.5 mm² / 0.3 kg |
| Kurzschlussprüfung von Leiterquerschnitten (Wichtige kommerzielle Daten) | 10 mm² |
| Anwendung von statisch isolierenden Materialien in Kälte (Wichtige kommerzielle Daten) | -60 °C |
| Brandverhalten von Schienenfahrzeugen (DIN 5510-2) (Wichtige kommerzielle Daten) | Test passed |
| Kalorimetrische Wärmefreisetzung NFPA 130 (ASTM E 1354) (Wichtige kommerzielle Daten) | 27,5 MJ/kg |
| Ergebnis der Netzfrequenz-Spannungsfestigkeitsprüfung (Wichtige Geschäftsdaten) | Test passed |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Anschlussdaten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 (Wichtige kommerzielle Daten) | HL 1 - HL 3 |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E 662) (Wichtige kommerzielle Daten) | passed |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Abmessungen) | 6 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Abmessungen) | 0.5 mm² |
| Relativer Temperaturindex für Isoliermaterialien (Elektr., UL 746 B) (Wichtige kommerzielle Daten) | 130 °C |
| Nachweis der thermischen Eigenschaften (Nadelflamme) effektive Dauer (Wichtige kommerzielle Daten) | 30 s |
| Temperaturindex von Dämmstoffen (DIN EN 60216-1 (VDE 0304-21)) (Wichtige kommerzielle Daten) | 125 °C |
| Ergebnis der Prüfung der mechanischen Stabilität der Anschlusspunkte (5 x Leiteranschluss) (Wichtige kommerzielle Daten) | Test passed |
Produktbeschreibung
Mini-terminal block, nominal voltage: 500 V, nominal current: 61 A, number of connections: 2, connection type: Screw connection, 1st floor, cross-section: 0.5 mm² - 10 mm², mounting class: NS 15, colo
