HC-M-04-KT-M

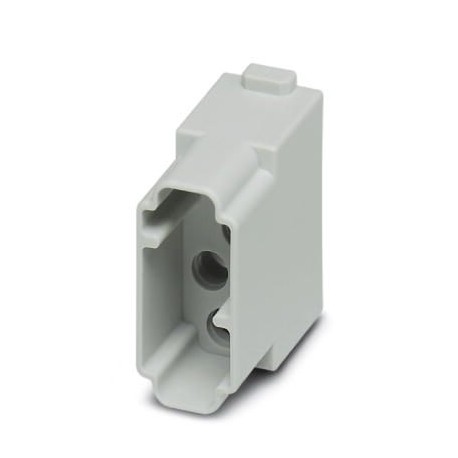

HC-M-04-KT-M 1417371 PHOENIX CONTACT Contact insert module
$0.00USD
3773 auf Lager
Wichtige Spezifikationen
GTIN:4055626112534
Orderkey:1417371
Katalogseite:Page 577 (C-2-2017)
Verpackungseinheit:5 pc
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4055626112534 |
| Orderkey | 1417371 |
| Katalogseite | Page 577 (C-2-2017) |
| Verpackungseinheit | 5 pc |
| Ursprungsland | PL (Poland) |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 5 pc |
| Kontaktmaterial (Allgemein) | Copper alloy |
| Nennstrom (Abmessungen) | 1.5 A |
| Breite (Wichtige Geschäftsdaten) | 34.2 mm |
| (Normen und Vorschriften) | No hazardous substances above threshold values |
| Höhe (Wichtige Geschäftsdaten) | 31.5 mm |
| Länge (Wichtige kommerzielle Daten) | 14.6 mm |
| Verbindungsprofil (Abmessungen) | 4xKOAX |
| Bemessungsstoßspannung (Abmessungen) | 0.8 kV |
| Anmerkung (Mechanische Eigenschaften) | For HEAVYCON housings type B6 to B48, HC-M-B…MF-... module carrier frame required, crimp contacts HC-M-04-KOAX... (crimp contacts not included in the scope of delivery) |
| Farbe (Mechanische Eigenschaften) | light gray |
| Kontaktträgermaterial (Allgemein) | PC |
| Kontaktflächenmaterial (Allgemein) | AU |
| Isolationswiderstand (Abmessungen) | ≥ 10 GΩ |
| Nennspannung (III/3) (Abmessungen) | 50 V |
| Baureihe (Mechanische Eigenschaften) | HC-M-04-KOAX |
| Gewicht pro Stück (ohne Verpackung) | 6.420 g |
| Kontaktdurchmesser (Umgebungsbedingungen) | 4.8 mm |
| China RoHS (Standards und Vorschriften) | Environmentally friendly use period: unlimited = EFUP-e |
| Verbindung (Mechanische Eigenschaften) | For HC-M-04-BU-KOAX... contacts |
| Kontaktart (Mechanische Eigenschaften) | turned |
| Leiterquerschnitt (Umgebungsbedingungen) | 0.14 mm² ... 2.5 mm² |
| Verbindungsmethode (Mechanische Eigenschaften) | Soldering and crimp connection |
| Kontaktwiderstand, Innenleiter (Abmessungen) | ≤ 10 mΩ |
| Kontaktwiderstand, Phasenleiter (Abmessungen) | ≤ 3 mΩ |
| Verschmutzungsgrad (Mechanische Eigenschaften) | 3 |
| Einführ-/Entfernungszyklen (Umgebungsbedingungen) | ≥ 500 |
| Anschlussquerschnitt AWG (Umgebungsbedingungen) | 26 ... 14 |
| Überspannungskategorie (Mechanische Eigenschaften) | III |
| Montageanleitung (Mechanische Eigenschaften) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Anzahl der Modulsteckplätze (Mechanische Eigenschaften) | 1 |
| Entflammbarkeitsklasse gemäß UL 94 (Materialdaten) | V0 |
| Umgebungstemperatur (Betrieb) (Elektrische Eigenschaften) | -40 °C ... 125 °C |
| Abisolierlänge des einzelnen Drahtes (Umgebungsbedingungen) | 2.5 mm ±0.5 mm |
| Entflammbarkeitsklasse gemäß UL 94 (Mechanische Eigenschaften) | V0 |
Produktbeschreibung
Contact insert module, number of poles: 4xKOAX, power contacts: 0, control contacts: 4, Pin, Connection set and welded, 50 V, 2 A, 0.14 mm² ... 2.5 mm², application: Signal
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
