Vorrätig Top‑Produkt
FL SWITCH SMN 6TX/2FX SM

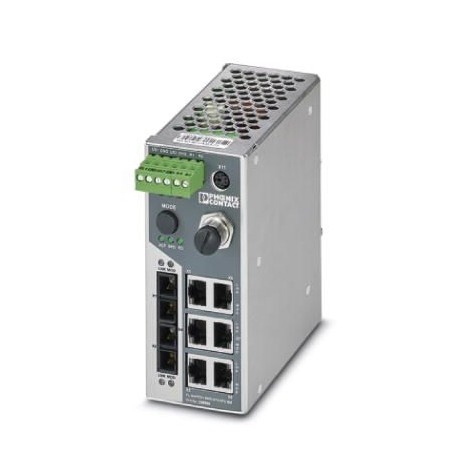

FL SWITCH SMN 6TX/2FX SM 2989556 PHOENIX CONTACT Industrial Ethernet Switch
$0.00USD
4841 auf Lager
Wichtige Spezifikationen
GTIN:4046356478304
Notiz:Made to Order (non-returnable)
Orderkey:2989556
Katalogseite:Page 413 (C-6-2017)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356478304 |
| Notiz | Made to Order (non-returnable) |
| Orderkey | 2989556 |
| Katalogseite | Page 413 (C-6-2017) |
| Tiefe (Hinweis) | 125 mm |
| Verpackungseinheit | 1 pc |
| Breite (Hinweis) | 57 mm |
| (Schnittstellen) | Fast Startup |
| Höhe (Hinweis) | 133 mm |
| Ursprungsland | DE (Germany) |
| Zolltarifnummer | 85176200 |
| (Umgebungsbedingungen) | 26000 m (fiberglass with F-G 9/125 0.5 dB/km) |
| Management (Schnittstellen) | Web-based management (HTTP) |
| Redundanz (Schnittstellen) | MRP (Media Redundancy Protocol) |
| Typ AX (Versorgungsspannung) | Block design |
| Abstreiflänge (Allgemein) | 7 mm |
| Verbindungsmethode (Allgemein) | Screw connection |
| Nettogewicht (Versorgungsspannung) | 777 g |
| (Normen und Vorschriften) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Grundfunktionen (Schnittstellen) | Store-and-forward switch complies with IEEE 802.3 4 priority classes in acc. with IEEE 802.1 P TCP/IP protocol, BootP-capable, port-mirroring, integrated web server function, multicast filtering, IGMP snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Media Redundancy Protocol (MRP). |
| Filterfunktionen (Schnittstellen) | Quality of Service (4 priority classes) |
| Montageart (Versorgungsspannung) | DIN rail |
| Unterstützte Browser (Schnittstellen) | Internet Explorer 5.5 or higher |
| Wellenlänge (Umgebungsbedingungen) | 1300 nm |
| Schnittstelle 1 (Umgebungsbedingungen) | Ethernet (RJ45) |
| Schnittstelle 2 (Umgebungsbedingungen) | Ethernet FO |
| Schnittstelle 5 (Umgebungsbedingungen) | Serial (RS-232) |
| Rauschemission (Verbindungsdaten) | EN 61000-6-4:2007 + A1:2011 |
| Störfestigkeit (Verbindungsdaten) | EN 61000-6-2:2005 |
| Signal-LEDs (Umgebungsbedingungen) | Data receive, link status |
| Zusätzliche Funktionen (Schnittstellen) | BootP |
| Schutzgrad (Abmessungen) | IP20 |
| Diagnosefunktionen (Schnittstellen) | RMON History |
| Anzahl der Anschlüsse (Umgebungsbedingungen) | 2 (SC single mode) |
| Zeitsynchronisation (Schnittstellen) | SNTP |
| Kaskadierende Tiefe (Sicherheitsfunktionen) | Network, linear, and star structure: any |
| Gewicht pro Stück (ohne Verpackung) | 777.000 g |
| Luftdruck (Betrieb) (Abmessungen) | 86 kPa ... 108 kPa (2000 m above sea level) |
| PROFINET-Gerätefunktion (Schnittstellen) | PROFINET device |
| China RoHS (Standards und Vorschriften) | Environmentally Friendly Use Period = 50 |
| Verbindungsmethode (Umgebungsbedingungen) | RS-232-C, 6-pos. MINI-DIN socket (PS/2) |
| REACH SVHC (Standards und Vorschriften) | Lead 7439-92-1 |
| PROFINET-Konformitätsklasse (Schnittstellen) | Conformance-Class B |
| Übertragungsgeschwindigkeit (Umgebungsbedingungen) | 100 Mbps (full duplex) |
| Vibration (Betrieb) (Anschlussdaten) | in acc. with IEC 60068-2-6: 5g, 150 Hz |
| Übertragungslänge (Umgebungsbedingungen) | 36000 m (fiberglass with F-G 9/125 0.36 dB/km) |
| Übertragungsphysik (Umgebungsbedingungen) | Single-mode fiberglass |
| Leiterquerschnitt AWG max. (Allgemein) | 12 |
| Leiterquerschnitt AWG min. (Allgemein) | 24 |
| Signalkontakt-Steuerstrom (Schnittstellen) | 100 mA |
| Signalkontakt-Steuerspannung (Schnittstellen) | 24 V (typical) |
| Umgebungstemperatur (Betrieb) (Abmessungen) | 0 °C ... 55 °C (non-condensing) |
| Leiterquerschnitt massiv max. (Allgemein) | 2.5 mm² |
| Mindestquerschnitt des Leiters (Allgemein) | 0.2 mm² |
| Luftdruck (Lagerung/Transport) (Abmessungen) | 66 kPa ... 108 kPa (3500 m above sea level) |
| Zulässige Luftfeuchtigkeit (Betrieb) (Abmessungen) | 5 % ... 95 % (non-condensing) |
| Status- und Diagnoseindikatoren (Schnittstellen) | LEDs: US1, US2 (power supply), Fail (alarm contact), 2 LEDs per Ethernet port (Link and switchable Activity/Speed/Duplex) |
| Versorgungsspannung (Netzwerkerweiterungsparameter) | 24 V DC (redundant) |
| Nutzungsbeschränkung (Wichtige Geschäftsdaten) | EMC: class A product, see manufacturer's declaration in the download area |
| Restwelligkeit (Netzwerkerweiterungsparameter) | 3.6 VPP(within the permitted voltage range) |
| Leiterquerschnitt flexibel max. (Allgemein) | 2.5 mm² |
| Leiterquerschnitt flexibel min. (Allgemein) | 0.2 mm² |
| Elektromagnetische Verträglichkeit (Anschlussdaten) | Conformance with EMC Directive 2014/30/EU |
| Link Layer Discovery Protocol (LLDP) (Funktion) | As per protocol 802.2 |
| Vibration (Speicherung/Transport) (Anschlussdaten) | 5g, 150 Hz, in acc. with IEC 60068-2-6 |
| Hinweis zur Verbindungsmethode (Umgebungsbedingungen) | Auto negotiation and autocrossing |
| Versorgungsspannungsbereich (Netzwerkerweiterungsparameter) | 18 V DC ... 32 V DC |
| Umgebungstemperatur (Lagerung/Transport) (Abmessungen) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) (Abmessungen) | 5 % ... 95 % (non-condensing) |
| Typischer Stromverbrauch (Parameter der Netzerweiterung) | 325 mA (at US= 24 V DC) |
| Maximale Leiterlänge (verdrilltes Adernpaar) (Sicherheitsfunktionen) | 100 m |
Produktbeschreibung
More details
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
