Vorrätig Top‑Produkt
EM-CPS-PS/3AC/24DC/5

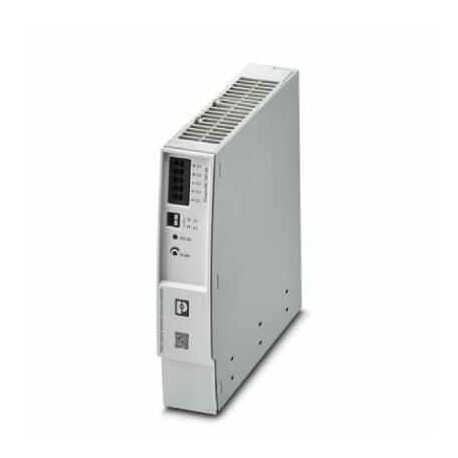

EM-CPS-PS/3AC/24DC/5 1064922 PHOENIX CONTACT Primary-switched power supply unit, TRIO POWER, Snap-on connect..
$0.00USD
3104 auf Lager
Wichtige Spezifikationen
GTIN:4055626725222
Orderkey:1064922
(Zeichnungen):
Katalogseite:Page 262 (C-4-2019)
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4055626725222 |
| Orderkey | 1064922 |
| (Zeichnungen) | |
| Katalogseite | Page 262 (C-4-2019) |
| Tiefe (Hinweis) | 159 mm |
| Verpackungseinheit | 1 |
| Breite (Hinweis) | 36 mm |
| (Eingabedaten) | < 0.1 % (change in input voltage ±10 %) |
| Höhe (Hinweis) | 160 mm |
| (Ausgabedaten) | > 620000 h (60 °C) |
| ETIM 5.0 (eCl@ss) | EC002540 |
| ETIM 6.0 (eCl@ss) | EC002540 |
| ETIM 7.0 (eCl@ss) | EC002540 |
| Zolltarifnummer | 85044030 |
| (Umgebungsbedingungen) | typ. 20 ms (500 V AC) |
| Leistungsreduzierung (Eingangsdaten) | > 60 °C ... 70 °C (2.5%/K) |
| REACh SVHC (EMC-Daten) | Lead 7439-92-1 |
| (Konformität/Zulassungen) | 2 kV (Test Level 1 - asymmetrical) |
| Effizienz (Ausgabedaten) | typ. 91 % (400 V AC) |
| Nettogewicht (Ausgabedaten) | 0.7 kg |
| UL-Zulassungen (Normen) | UL Listed UL 61010-2-201 |
| Ausgangsleistung (Eingangsdaten) | 120 W |
| Klimaklasse (Abmessungen) | 3K3 (in acc. with EN 60721) |
| Verbindungsmethode (Allgemein) | Snap-on connection |
| Restwelligkeit (Eingangsdaten) | ≤ 20 mVPP |
| eCl@ss 6.0 (Klassifizierungen) | 27049000 |
| eCl@ss 7.0 (Klassifizierungen) | 27049002 |
| eCl@ss 8.0 (Klassifizierungen) | 27049002 |
| eCl@ss 9.0 (Klassifizierungen) | 27040701 |
| Eingabe (Konformität/Genehmigungen) | 3 kV (Test Level 3 - symmetrical) |
| Regelabweichung (Eingangsdaten) | < 1 % (change in load, static 10 % ... 90 %) |
| Ergebnis (Konformität/Genehmigungen) | 1 kV (Test Level 2 - symmetrical) |
| Schutzklasse (Ausgabedaten) | II (in closed control cabinet) |
| Signal (Konformität/Zulassungen) | 1 kV (Test Level 1 - symmetrical) |
| Eingangssicherung (Umgebungsbedingungen) | 3.15 A (internal (device protection), slow-blow) |
| Spannung (Konformität/Zulassungen) | 230 V AC |
| Kommentare (Konformität/Genehmigungen) | Criterion A |
| Verschmutzungsgrad (Dimensionen) | 2 |
| Einbauhöhe (Abmessungen) | ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m) |
| Reihenschaltung (Eingangsdaten) | yes |
| Schutzgrad (Abmessungen) | IP20 |
| Häufigkeit (Konformität/Zulassungen) | 50 Hz |
| Schutzgrad (Ausgabedaten) | IP20 |
| Typische Reaktionszeit (Eingangsdaten) | < 1 s |
| Nutzungsbeschränkung (Zeichnungen) | EMC: class A product, see manufacturer's declaration in the download area |
| Montageanleitung (Ausgabedaten) | Cross Power System |
| Parallelschaltung (Eingangsdaten) | Yes, for redundancy and increased capacity |
| Kriterium A (Konformität/Zulassungen) | Normal operating behavior within the specified limits. |
| Kriterium B (Konformität/Zulassungen) | Temporary impairment to operational behavior that is corrected by the device itself. |
| Einschaltstrom (Umgebungsbedingungen) | ≤ 22 A (typical) |
| Nennausgangsspannung (Eingangsdaten) | 24 V DC ±1 % |
| Spannungseinbruch (Konformität/Zulassungen) | 0 % |
| Spannungseinbrüche (Konformität/Zulassungen) | EN 61000-4-11 |
| Lärmemissionen (Konformität/Zulassungen) | EN 55016 |
| Wechselstrom-Frequenzbereich (Umgebungsbedingungen) | 50 Hz ... 60 Hz |
| Zusätzlicher Text (Konformität/Zulassungen) | Test Level 2 |
| Dynamische Verstärkung (IDyn.Boost) (Eingabedaten) | 7.5 A (5 s) |
| Frequenzbereich (Konformität/Zulassungen) | 2 GHz ... 3 GHz |
| Schutzart (Umgebungsbedingungen) | Transient surge protection |
| Aktueller Verbrauch (Umgebungsbedingungen) | 3x 0.4 A (400 V AC) |
| Emissionen in die Luft (Konformität/Zulassungen) | 8 kV (Test Level 4) |
| Eingangsspannungsbereich (Umgebungsbedingungen) | 3x 400 V AC ... 500 V AC -20 % ....+15 % |
| MTBF (IEC 61709, SN 29500) (Ausgabedaten) | > 2300000 h (25 °C) |
| Nennausgangsstrom (IN) (Eingangsdaten) | 5 A |
| Kontaktentladung (Konformität/Zulassungen) | 6 kV (Test Level 4) |
| Netzpufferungszeit (Umgebungsbedingungen) | typ. 20 ms (400 V AC) |
| Anzahl der Perioden (Konformität/Genehmigungen) | 1 period |
| Leistungsverlust bei Nennlast max. (Eingangsdaten) | < 12 W (480 V AC) |
| Abisolierlänge (Verbindungsdaten, Eingang) | 10 mm |
| Verbindungsmethode (Verbindungsdaten, Eingabe) | Push-in connection |
| Abisolierlänge (Verbindungsdaten, Ausgabe) | 8 mm |
| Verbindungsmethode (Verbindungsdaten, Ausgabe) | Push-in connection |
| Leistungsfaktor (cos phi) (Umgebungsbedingungen) | 0.55 |
| Feldstärkeprüfung (Konformität/Zulassungen) | 10 V/m (Test Level 3) |
| Umgebungstemperatur (Betrieb) (Abmessungen) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Entladestrom zum PE (Umgebungsbedingungen) | < 0.25 mA |
| Isolationsspannungseingang/-ausgang (Ausgangsdaten) | 3 kV AC (type test) |
| Niederspannungsrichtlinie (Konformität/Zulassungen) | Conformance with Low Voltage Directive 2014/35/EC |
| Nennleistungsaufnahme (Umgebungsbedingungen) | 243.6 VA |
| Elektrostatische Entladung (Konformität/Zulassungen) | EN 61000-4-2 |
| Schnelle Transienten (Burst) (Konformität/Zulassungen) | EN 61000-4-4 |
| Leitungsgebundene Lärmemissionen (Konformität/Zulassungen) | EN 55016 |
| Elektromagnetisches HF-Feld (Konformität/Zulassungen) | EN 61000-4-3 |
| Nenneingangsspannungsbereich (Umgebungsbedingungen) | 3x 400 V AC ... 500 V AC |
| Schutzschaltung/-komponente (Umgebungsbedingungen) | Varistor |
| Umgebungstemperatur (Lagerung/Transport) (Abmessungen) | -40 °C ... 85 °C |
| Elektromagnetische Verträglichkeit (Konformität/Zulassungen) | Conformance with EMC Directive 2014/30/EU |
| Einstellbereich der Ausgangsspannung (USet) (Eingangsdaten) | 24 V DC ... 28 V DC (> 24 V DC, constant capacity restricted) |
| Leiterquerschnitt AWG max. (Anschlussdaten, Eingang) | 12 |
| Leiterquerschnitt AWG min. (Anschlussdaten, Eingabe) | 24 |
| Standard - Sichere Trennung (Verbindungsdaten für die Signalisierung) | DIN VDE 0100-410 |
| Leiterquerschnitt AWG max. (Anschlussdaten, Ausgang) | 16 |
| Leiterquerschnitt AWG min. (Anschlussdaten, Ausgang) | 24 |
| Leiterquerschnitt massiv max. (Anschlussdaten, Eingabe) | 4 mm² |
| Mindestquerschnitt des Leiters (Anschlussdaten, Eingabe) | 0.2 mm² |
| Maximal zulässige relative Luftfeuchtigkeit (Betrieb) (Abmessungen) | ≤ 95 % (at 25 °C, non-condensing) |
| Maximale Verlustleistung im Leerlauf (Eingangsdaten) | < 1 W (400 V AC) |
| Leiterquerschnitt massiv max. (Anschlussdaten, Ausgang) | 1.5 mm² |
| Mindestquerschnitt des Leiters (Anschlussdaten, Ausgabe) | 0.2 mm² |
| Norm - Elektrische Sicherheit (Anschlussdaten für Signalanlagen) | IEC 61010-1 (SELV) |
| Empfohlener Schutzschalter für den Eingang (Umgebungsbedingungen) | 6 A ... 16 A (AC: Characteristics B, C, D, K) |
| Leiterquerschnitt flexibel max. (Anschlussdaten, Eingabe) | 2.5 mm² |
| Leiterquerschnitt flexibel min. (Anschlussdaten, Eingabe) | 0.2 mm² |
| Leiterquerschnitt flexibel max. (Anschlussdaten, Ausgang) | 1.5 mm² |
| Leiterquerschnitt flexibel min. (Anschlussdaten, Ausgang) | 0.2 mm² |
| Schutz gegen Überspannung am Ausgang (OVP) (Eingangsdaten) | ≤ 30 V DC |
| Norm - Sicherheit von Transformatoren (Anschlussdaten für die Signalisierung) | EN 61558-2-16 (air clearances and creepage distances only) |
| EMV-Anforderungen an die Störfestigkeit (Anschlussdaten für die Signalisierung) | EN 61000-6-2 |
| Standard – Sicherheitskleinspannung (Anschlussdaten für die Signalisierung) | IEC 61010 (SELV) / (PELV) |
| Norm – Begrenzung von Netzoberwellenströmen (Anschlussdaten für die Signaltechnik) | EN 61000-3-2 |
| Standard – Elektronische Ausrüstung zur Verwendung in elektrischen Energieanlagen und deren Montage in elektrischen Energieanlagen (Anschlussdaten für die Signalisierung) | EN 50178/VDE 0160 (PELV) |
Produktbeschreibung
Primary switching power supplies, TRIO POWER, Snap-on connection, Cross Power System: mounting, input:3phase, output: 24 VDC / 5 A
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Technische Details
Block diagram
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
