EC-E4 1A

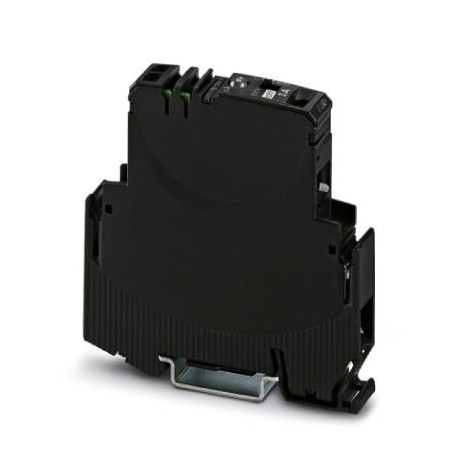

EC-E4 1A 0903032 PHOENIX CONTACT Electronic device circuit breaker
$0.00USD
3213 auf Lager
Wichtige Spezifikationen
GTIN:4046356328074
Notiz:Made to Order (non-returnable)
Orderkey:0903032
(Allgemein):18 V DC ... 32 V DC
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356328074 |
| Notiz | Made to Order (non-returnable) |
| Orderkey | 0903032 |
| (Allgemein) | 18 V DC ... 32 V DC |
| Katalogseite | Page 326 (C-4-2017) |
| Verpackungseinheit | 6 pc |
| Sicherung (Allgemein) | electronic |
| Ursprungsland | DE (Germany) |
| (Verbindungsdaten) | UL 1604 |
| Sicherungstyp (Allgemein) | Automatic device |
| Zolltarifnummer | 85362010 |
| Tiefe (elektrische Daten) | 80 mm |
| Breite (elektrische Daten) | 12.5 mm |
| Höhe (elektrische Daten) | 83 mm |
| Farbe (Wichtige kommerzielle Daten) | black |
| Betriebsspannung (Allgemein) | 24 V DC |
| Nennstrom IN (Allgemein) | 1 A |
| Verschmutzungsgrad (Allgemein) | 2 |
| Durchschlagsfestigkeit (Allgemein) | max. 32 V DC (Load circuit) |
| Bemessungsstoßspannung (Allgemein) | 0.5 kV |
| Erforderliche Ersatzsicherung (Allgemein) | not required, integrated failsafe element |
| Schaltkapazität ICN (Allgemein) | Active current limitation |
| Schutzgrad (Abmessungen) | IP20 (Housing) |
| Höhe NS 35/15 (Elektrische Daten) | 90.5 mm |
| Schraubengewinde (Umgebungsbedingungen) | M4 |
| Höhe NS 35/7,5 (Elektrische Daten) | 83 mm |
| Montageart (Wichtige Geschäftsdaten) | DIN rail: 35 mm |
| Gewicht pro Stück (ohne Verpackung) | 65.600 g |
| Abstreiflänge (Umgebungsbedingungen) | 10 mm |
| Verbindungsmethode (Umgebungsbedingungen) | Screw connection |
| REACH SVHC (Standards und Vorschriften) | Lead 7439-92-1 |
| Kurzschlussstrombereich I0 (Allgemein) | typ. 25 mA ±5 mA (When switched on) |
| Normen/Spezifikationen (Anschlussdaten) | UL 508 |
| Maximales Anzugsdrehmoment (Umgebungsbedingungen) | 1.2 Nm |
| Umgebungstemperatur (Betrieb) (Abmessungen) | 0 °C ... 50 °C (non-condensing) |
| Installationsanleitung (Wichtige Geschäftsdaten) | When mounted in rows without convection cooling, the nominal device current should only be led to a maximum of 80% due to the thermal effect during continuous operation (100% operating factor).Special precautionary measures must be taken in systems or machines, to prevent components from restarting (e.g., use of a safety PLC).Parallel connection of multiple circuit breakers is not permitted. |
| Leiterquerschnitt AWG max. (Umgebungsbedingungen) | 6 |
| Leiterquerschnitt AWG min. (Umgebungsbedingungen) | 20 |
| Leiterquerschnitt massiv max. (Umgebungsbedingungen) | 16 mm² |
| Mindestquerschnitt des Leiters (Umgebungsbedingungen) | 0.5 mm² |
| Maximal flexibler Leiterquerschnitt (Umgebungsbedingungen) | 16 mm² |
| Leiterquerschnitt flexibel min. (Umgebungsbedingungen) | 0.5 mm² |
| Entflammbarkeitsklasse gemäß UL 94 (Wichtigste kommerzielle Daten) | V0 |
| 2 Leiter mit gleichem Querschnitt, massiv max. (Umgebungsbedingungen) | 4 mm² |
| 2 Leiter mit gleichem Querschnitt, massiv min. (Umgebungsbedingungen) | 0.5 mm² |
| 2 Leiter mit gleichem Querschnitt, maximal verseilt. (Umgebungsbedingungen) | 4 mm² |
| 2 Leiter mit gleichem Querschnitt, mindestens verseilt. (Umgebungsbedingungen) | 0.5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse max. (Umgebungsbedingungen) | 10 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse mit Kunststoffhülse min. (Umgebungsbedingungen) | 0.5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse max. (Umgebungsbedingungen) | 10 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse min. (Umgebungsbedingungen) | 0.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, max. (Umgebungsbedingungen) | 2.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, Aderendhülsen ohne Kunststoffhülse, min. (Umgebungsbedingungen) | 0.5 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, max. (Umgebungsbedingungen) | 6 mm² |
| 2 Leiter mit gleichem Querschnitt, verseilt, ZWEI Aderendhülsen mit Kunststoffhülse, min. (Umgebungsbedingungen) | 0.5 mm² |
Produktbeschreibung
Electronic protection switch, signal contact: 1 closed contact, rated current: 1 A
