EC 10 TR

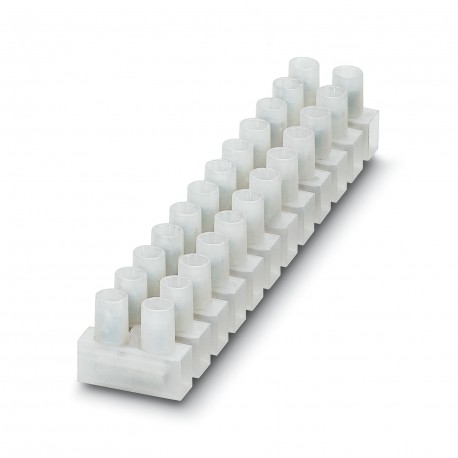

EC 10 TR 3240178 PHOENIX CONTACT Europe connectors
$0.00USD
3514 auf Lager
Wichtige Spezifikationen
Farbe:transparent
Tiefe:22.2 mm
Tonhöhe:11.5 mm
Breite:22.2 mm
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Farbe | transparent |
| Tiefe | 22.2 mm |
| Tonhöhe | 11.5 mm |
| Breite | 22.2 mm |
| Höhe | 17.3 mm |
| Produktart | Europe connector |
| Schraubengewinde | M3,5 |
| Montageart | direct screw connection |
| Anzahl der Zeilen | 1 |
| Nennstrom | 57 A (with 10 mm² conductor cross section) |
| Nennspannung | 450 V (Only use up to 250 V without securing.) |
| Seitenwand öffnen | No |
| Artikelüberarbeitung | 01 |
| Abstreiflänge | 7 mm |
| Querschnitt AWG | 16 ... 8 (converted acc. to IEC) |
| Anzugsmoment | 0.8 ... 1 Nm |
| Bohrlochabstand | 11.5 mm |
| Isoliermaterial | PA |
| Anzahl der Positionen | 12 |
| Maximaler Laststrom | 57 A (with 10 mm² conductor cross section) |
| Nennquerschnitt | 10 mm² |
| Anzahl der Verbindungen | 24 |
| Leiterquerschnitt starr | 1 mm² ... 10 mm² |
| Leiterquerschnitt flexibel | 1 mm² ... 10 mm² |
| Brennbarkeitsklasse gemäß UL 94 | V2 |
| Leiterquerschnitt, flexibel [AWG] | 16 ... 8 (converted acc. to IEC) |
| 2 Leiter mit gleichem Querschnitt, massiv | 0.75 mm² ... 2.5 mm² |
| Maximale Verlustleistung im Nennbetrieb | 1.82 W |
| Querschnitt des flexiblen Leiters (Aderendhülse mit Kunststoffhülse) | 0.75 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0.75 mm² ... 4 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Aderendhülse ohne Kunststoffhülse | 0.75 mm² ... 1.5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel, mit Doppel-Aderendhülse und Kunststoffhülse | 0.5 mm² ... 1 mm² |
Produktbeschreibung
Europa terminal block made of polyamide, transparent, for connecting rigid and flexible conductors with and without ferrules with a cross-section of 1 to 10 mm²
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
