CSMA-LAMBDA/4-2.0-BS-SET

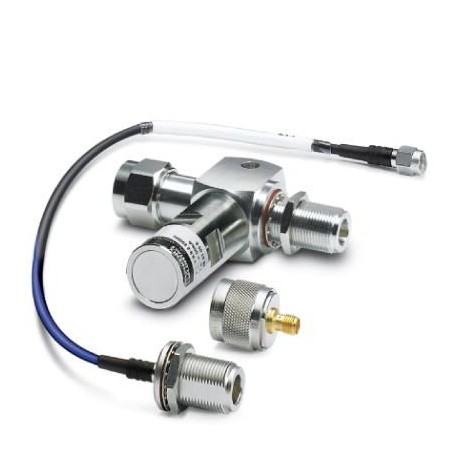

CSMA-LAMBDA/4-2.0-BS-SET 2800491 PHOENIX CONTACT Surge protection device
$0.00USD
3273 auf Lager
Wichtige Spezifikationen
GTIN:4046356556149
Notiz:Made to Order (non-returnable)
Orderkey:2800491
(Allgemein):D1 - 1 kA
Lieferanteninformation
Produkte: 0
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| GTIN | 4046356556149 |
| Notiz | Made to Order (non-returnable) |
| Orderkey | 2800491 |
| (Allgemein) | D1 - 1 kA |
| Katalogseite | Page 179 (C-4-2017) |
| Verpackungseinheit | 1 pc |
| Ursprungsland | DE (Germany) |
| (Verbindungsdaten) | EN 61643-21/A1 2009 |
| Zolltarifnummer | 85366910 |
| Bemessungsstrom (Allgemein) | 2 A (25 °C) |
| Frequenzbereich (Allgemein) | 0.8 GHz ... 2.25 GHz |
| Typ (Umgebungsbedingungen) | Attachment plug |
| Farbe (Umgebungsbedingungen) | nickel |
| Tiefe (Wichtige kommerzielle Daten) | 70 mm |
| Breite (Wichtige Geschäftsdaten) | 46.5 mm |
| Höhe (Wichtige Geschäftsdaten) | 25 mm |
| VDE-Anforderungsklasse (Allgemein) | C2 |
| Schutzgrad (Abmessungen) | IP55 |
| IEC-Prüfklassifizierung (Allgemein) | C2 |
| Montageart (Umgebungsbedingungen) | Connection-specific intermediate plugging |
| Gewicht pro Stück (ohne Verpackung) | 300.450 g |
| Gehäusematerial (Umgebungsbedingungen) | HPb59-1 |
| Eingangsdämpfung aE, asymmetrisch. (Allgemein) | typ. 1 dB (0.8 GHz ... 2.25 GHz) |
| Anschlussmethode (Schutzschaltung) | SMA connector |
| Normen/Vorschriften (Verbindungsdaten) | IEC 61643-21 |
| Handlungsrichtung (Umgebungsbedingungen) | Line-Shield/Earth Ground |
| Anzahl der Positionen (Umgebungsbedingungen) | 2 |
| Überspannungsschutz-Fehlermeldung (Allgemein) | none |
| Anschlussart IN (Schutzschaltung) | SMA connector, female connector |
| Impulsfestigkeit (Leitung-Erde) (Allgemein) | C2 - 10 kV/5 kA |
| Anschlussart AUSGANG (Schutzschaltung) | SMA connector, male connector |
| Impulsbeständigkeit (Leitungsschutz) (Allgemein) | C2 - 10 kV/5 kA |
| Normen/Spezifikationen (Anschlussdaten) | IEC 61643-21/A1 2008 |
| Umgebungstemperatur (Betrieb) (Abmessungen) | -40 °C ... 70 °C |
| Restspannung an In(Leitung-Erde) (Allgemein) | ≤ 20 V |
| Restspannung an In(Leitungsschirm) (Allgemein) | ≤ 20 V |
| Maximaler Entladestrom Imax(8/20) µs (Allgemein) | 6 kA |
| Spannungsschutzstufe Aufwärts (Leiter-Erde) (Allgemein) | ≤ 5 V (C1 - 1 kV/500 A) |
| Gesamtentladestrom Itotal(8/20) µs (Allgemein) | 6 kA |
| Stehwellenverhältnis (SWR) in einem 50-Ω-System (Allgemein) | ≤ 1.2 (0.8 GHz ... 2.25 GHz) |
| Umgebungstemperatur (Lagerung/Transport) (Abmessungen) | -40 °C ... 70 °C |
| Nennentladungsstrom In(8/20) µs (Leitung-Erde) (Allgemein) | 6 kA |
| Nennentladestrom In(8/20) µs (Leitung-Schirm) (Allgemein) | 6 kA |
| Zulässige HF-Leistung Pmaxat VSWR = xx (50-Ohm-System) (Allgemein) | ≤ 110 W (VSWR = 1.0) |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Leiter-Erde) statisch (Allgemein) | ≤ 1 V |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Leitungsschirmung) statisch (Allgemein) | ≤ 1 V |
Produktbeschreibung
Adapter with Lambda/4 technology as surge protection for coaxial signal interfaces. Connection: SMA male-female connectors
