A95-30-11

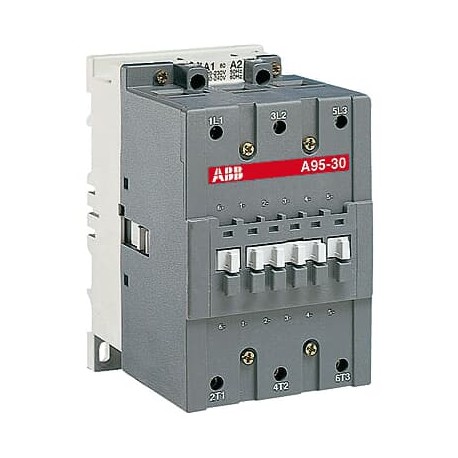

A95-30-11 1SFL431001R8011 ABB 220-230V 50Hz / 230-240V 60Hz Contactor
$0.00USD
3922 auf Lager
Wichtige Spezifikationen
Zolltarifnummer::85364900
Mindestbestellmenge::1 piece
RoHS-Status: (Technisch):Following EU Directive 2011/65/EU
Betriebszeit: (Abmessungen):Between Coil Energization and NO Contact Closing 10 ... 25 msBetween Coil De-energization and NO Contact Opening 10 ... 18 msBetween Coil De-energization and NC Contact Closing 7 ... 15 msBetween Coil Energization and NC Contact Opening 7 ... 22 ms
Lieferanteninformation
ABB
Produkte: 44170
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Zolltarifnummer: | 85364900 |
| Mindestbestellmenge: | 1 piece |
| RoHS-Status: (Technisch) | Following EU Directive 2011/65/EU |
| Betriebszeit: (Abmessungen) | Between Coil Energization and NO Contact Closing 10 ... 25 msBetween Coil De-energization and NO Contact Opening 10 ... 18 msBetween Coil De-energization and NC Contact Closing 7 ... 15 msBetween Coil Energization and NC Contact Opening 7 ... 22 ms |
| Anschlusstyp: (Abmessungen) | Cable Clamp |
| Maßzeichnung: (Bestellung) | 53540923-1 |
| Ersatzprodukt-ID (NEU): | 1SBL407001R1311 |
| Spulenverbrauch: (Abmessungen) | Pull-in at Max. Rated Control Circuit Voltage 60 Hz 450 V·AHolding at Max. Rated Control Circuit Voltage 50 Hz 22 V·APull-in at Max. Rated Control Circuit Voltage 50 Hz 350 V·AHolding at Max. Rated Control Circuit Voltage 60 Hz 26 V·A |
| ETIM 4: (Containerinformationen) | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: (Containerinformationen) | EC000066 - Magnet contactor, AC-switching |
| ETIM 6: (Containerinformationen) | EC000066 - Power contactor, AC switching |
| ETIM 7: (Containerinformationen) | EC000066 - Power contactor, AC switching |
| UNSPSC: (Containerinformationen) | 39121529 |
| Nennfrequenz (f): (Abmessungen) | Main Circuit 50/60 Hz |
| BV-Zertifikat: (Technisches UL/CSA-Zertifikat) | 07172/D0 BV |
| CB-Zertifikat: (Technisches UL/CSA-Zertifikat) | SE-69430 |
| Schutzgrad: (Abmessungen) | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 |
| GL-Zertifikat: (Technisches UL/CSA-Zertifikat) | GL_99358-97HH |
| LR-Zertifikat: (Technisches UL/CSA-Zertifikat) | LR_12-70027-E1 |
| CCC-Zertifikat: (Technisches UL/CSA-Zertifikat) | CQC_2002010304008904 |
| Betriebsgrenzen der Spule: (Abmessungen) | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) °C |
| DNV-Zertifikat: (Technisches UL/CSA-Zertifikat) | DNV_E-12191 |
| Mechanische Belastbarkeit: (Abmessungen) | 10 million |
| Umgebungslufttemperatur: (Technisch) | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... +50 °CClose to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... +70 °CClose to Contactor for Storage -60 ... +80 °C |
| Anleitungen und Handbücher: (Bestellung) | 5309660-60 |
| RINA-Zertifikat: (Technisches UL/CSA-Zertifikat) | ELE060313XG/001 |
| RMRS-Zertifikat: (Technisches UL/CSA-Zertifikat) | RMRS_12-03683-315 |
| RoHS-Informationen: (Technische UL/CSA-Daten) | 2CMT2016-006207 |
| LOVAG-Zertifikat: (Technisches UL/CSA) | SE-9645071-1 |
| Produktnettobreite: (Beliebte Downloads) | 102 mm |
| Maximale Bruchlast: (Abmessungen) | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 Acos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A |
| Nettohöhe des Produkts: (Beliebte Downloads) | 148 mm |
| Nettogewicht des Produkts: (Beliebte Downloads) | 2.04 kg |
| Bemessungsbetriebsspannung: (Abmessungen) | Main Circuit 1000 V |
| Anzahl der Hauptkontakte NC: (Abmessungen) | 0 |
| Anzahl der Hauptkontakte Nr.: (Abmessungen) | 3 |
| PS-Angabe UL/CSA: (Umwelt) | (208 V AC) Three Phase 30 Hp(440 ... 480 V AC) Three Phase 60 Hp(550 ... 600 V AC) Three Phase 75 Hp(220 ... 240 V AC) Three Phase 30 Hp(200 V AC) Three Phase 30 Hp |
| E-Nummer (Norwegen): (Containerinformationen) | 3229999 |
| E-Nummer (Schweden): (Containerinformationen) | 3229999 |
| Allgemeine Nutzungsbewertung UL/CSA: (Umwelt) | (600 V AC) 125 A |
| Bemessungsisolationsspannung (Ui): (Abmessungen) | acc. to UL/CSA 600 Vacc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V |
| Anleitungen und Handbücher: (Technische UL/CSA-Zertifizierung) | 5309660-60 |
| Datenblatt, Technische Informationen: (Bestellung) | 1SBC100192C0206 |
| Umweltinformationen: (Technische UL/CSA-Daten) | 1SFC101001D0201 |
| Anzahl der Hilfskontakte NC: (Abmessungen) | 1 |
| Anzahl der Hilfskontakte Nr.: (Abmessungen) | 1 |
| Anschlusskapazität Hauptstromkreis: (Abmessungen) | Flexible with Cable End 2 x 6 ... 35 mm²Bar 30 mm²Rigid 1 x 10 ... 95 mm² |
| Kurzschlussschutzvorrichtungen: (Abmessungen) | gG Type Fuses 160 A |
| Produkt-Nettotiefe / -Länge: (Beliebte Downloads) | 123.5 mm |
| Bemessungsbetriebsleistung AC-3 (Pe): (Abmessungen) | (500 V) 55 kW(1000 V) 40 kW(690 V) 55 kW(220 / 230 / 240 V) 25 kW(380 / 400 V) 45 kW(440 V) 55 kW(415 V) 55 kW |
| Bemessungssteuerspannung (Uc): (Abmessungen) | 60 Hz 230 ... 240 V50 Hz 220 ... 230 V |
| Maximale Betriebsspannung UL/CSA: (Umwelt) | Main Circuit 600 V |
| Bemessungsbetriebsstrom AC-1 (Ie): (Abmessungen) | (690 V) 55 °C 135 A(690 V) 40 °C 145 A(690 V) 70 °C 115 A |
| Bemessungsbetriebsstrom AC-3 (Ie): (Abmessungen) | (1000 V) 55 °C 30 A(415 V) 55 °C 96 A(690 V) 55 °C 65 A(220 / 230 / 240 V) 55 °C 96 A(440 V) 55 °C 93 A(380 / 400 V) 55 °C 96 A(500 V) 55 °C 80 A |
| Bemessungsbetriebsstrom DC-1 (Ie): (Abmessungen) | (110 V) 2 Poles in Series, 40 °C 145 A(220 V) 3 Poles in Series, 40 °C 145 A |
| Bemessungsbetriebsstrom DC-3 (Ie): (Abmessungen) | (110 V) 2 Poles in Series, 40 °C 145 A(220 V) 3 Poles in Series, 40 °C 145 A |
| Bemessungsbetriebsstrom DC-5 (Ie): (Abmessungen) | (110 V) 2 Poles in Series, 40 °C 145 A(220 V) 3 Poles in Series, 40 °C 145 A |
| Konformitätserklärung - CE: (Technisch UL/CSA) | 2CMT2015-005436 |
| Anschlusskapazität Hilfsstromkreis: (Abmessungen) | Solid 2 x 1 ... 4 mm²Flexible with Insulated Ferrule 2 x 0.75 ... 2.5 mm²Stranded 2 x 1 .... 4 mm²Flexible 2x0.75 ... 2.5 mm²Flexible with Ferrule 2 x 0.75 ... 2.5 mm² |
| Zulässige maximale Betriebshöhe: (Technisch) | 3000 m |
| Objektklassifizierungscode: (Containerinformationen) | Q |
| Maximale elektrische Schaltfrequenz: (Abmessungen) | AC-3 300 cycles per hourAC-1 300 cycles per hourAC-2 / AC-4 150 cycles per hour |
| Maximale mechanische Schaltfrequenz: (Abmessungen) | 3600 cycles per hour |
| Bemessungsstoßspannungsfestigkeit (Uimp): (Abmessungen) | Main Circuit 8 kV |
| Bemessungskurzzeitstromfestigkeit (Icw): (Abmessungen) | at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 500 Aat 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 160 Aat 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 800 Aat 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1320 Aat 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 350 A |
| Stoßfestigkeit gemäß IEC 60068-2-27: (Technische Daten) | Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 15 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 gHalf-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g |
| Konventioneller thermischer Freiluftstrom (Ith): (Abmessungen) | acc. to IEC 60947-4-1, Open Contactors q = 40 °C 145 A |
| Nennausgangsleistung AC-3 gemäß IEC 60947-4-1: (Abmessungen) | 10 x Ie AC-3 |
| Bemessungsschaltvermögen AC-3 gemäß IEC 60947-4-1: (Abmessungen) | 8 x Ie AC-3 |
| Paketebene 1 EAN: (Zertifikate und Erklärungen (Dokumentennummer)) | 7320500142776 |
| Paketebene 1 Einheiten: (Zertifikate und Erklärungen (Dokumentennummer)) | box 1 piece |
| Paketebene 1 Breite: (Zertifikate und Erklärungen (Dokumentennummer)) | 140 mm |
| Paketebene 1 Höhe: (Zertifikate und Erklärungen (Dokumentennummer)) | 170 mm |
| Anschlussklemmen (Lieferung in geöffneter Position) Hauptpole: (Abmessungen) | M8 hexagon socket screw with single connector |
| Paketebene 1 Bruttogewicht: (Zertifikate und Erklärungen (Dokumentennummer)) | 2 kg |
| Paketebene 1 Tiefe / Länge: (Zertifikate und Erklärungen (Dokumentennummer)) | 140 mm |
