5SY4132-6

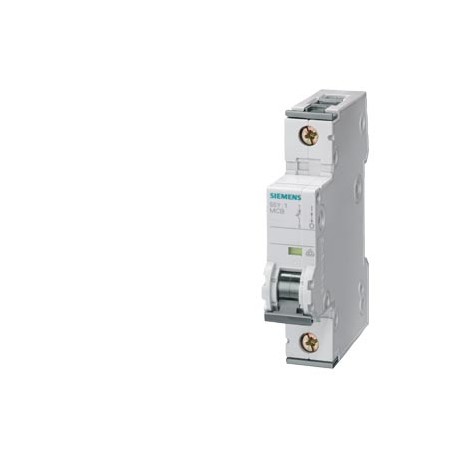

5SY4132-6 SIEMENS Miniature circuit breaker 230/400 V 10kA, 1-pole, B, 32 A, D 70 mm
$0.00USD
4074 auf Lager
Wichtige Spezifikationen
:Miscellaneous
EAN:4001869181240
UPC:Not available
ETIM:5
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Miscellaneous | |
| EAN | 4001869181240 |
| UPC | Not available |
| ETIM | 5 |
| IDEE | 4 |
| Tiefe | 76 mm |
| andere | Railway |
| Breite | 18 mm |
| UNSPSC | 14 |
| eClass | 6 |
| Höhe | 90 mm |
| Standard | IEC / EN 60898-1, IEC / EN 60947-2 / UL1077 |
| Gruppencode | P310 |
| Nettogewicht | 166 g |
| ● maximal | 35 mm² |
| ● Mindestens | 0.75 mm² |
| Bestätigung | |
| Datum: 05.04.2022 | |
| Metallfaktor | L-O----- |
| ● verschließbar | Yes |
| Produktgruppe | 5504 |
| Produktklasse | B: return restricted, please contact your Siemens partner/contact |
| Mengeneinheit | 1 Piece |
| Warencode | 85362010 |
| Produktfamilie | Basic Devices |
| Konstruktion des Mastes | 1P |
| Referenzcode | |
| Versorgungsspannung | |
| Nettogewicht (kg) | 0,156 Kg |
| Anzahl der Pole | 1 |
| Produktmerkmale | |
| Befestigungsmethode | Quick assembly system |
| ● halogenfrei | Yes |
| ● silikonfrei | Yes |
| Ursprungsland | Germany |
| Prüfungszertifikate | Marine / Shipping |
| Montageposition | any |
| Produktkomponente | |
| LKZ_FDB/ Katalog-ID | LV10.1 |
| Verpackungsmenge | 1 |
| Einbautiefe | 70 mm |
| Produktmarkenname | SENTRON |
| Verpackungsabmessungen | 21,00 x 93,00 x 83,00 |
| Produktbeschreibung | Miniature circuit breaker 230/400 V 10kA, 1-pole, B, 32 A, D=70 mm |
| Verschmutzungsgrad | 3 |
| Betriebsstrom | |
| Produktbezeichnung | Miniature circuit breaker |
| Schutzklasse IP | IP20, with connected conductors |
| Frequenz (EF000416) | ['50.0', '50.0'] |
| Überspannungskategorie | III |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| Spannungstyp (EF000187) | AC/DC |
| Energiebegrenzungsklasse | 3 |
| Isolationsspannung (Ui) | |
| ● bei Wechselstrom / Nennwert | 400 V |
| Allgemeine Produktzulassung | EMC |
| Nennstrom (EF000227) | 32 |
| Nennspannung (EF000228) | 400 |
| Spezielles Prüfzertifikat | |
| Eingebaute Tiefe (EF000218) | 70.0 |
| Eignung für den Betrieb | Mechanical engineering / industry |
| ● kombinierter Anschluss oben | Yes |
| Exportkontrollbestimmungen | AL : N / ECCN : N |
| Schaltleistungsstrom | |
| Umweltbestätigungen | Miscellaneous |
| Verschmutzungsgrad (EF002570) | 3 |
| Standardlieferzeit ab Werk | 95 Day/Days |
| Zuschlag für Rohstoffe | None |
| ● gemäß EN 61346-2 | F |
| ● bei 35 °C / Nennwert | 32 A |
| ● bei 40 °C / Nennwert | 30.46 A |
| ● bei 45 °C / Nennwert | 29.66 A |
| ● bei 50 °C / Nennwert | 28.86 A |
| ● bei 55 °C / Nennwert | 28 A |
| ● bei 60 °C / Nennwert | 27.14 A |
| Verpackungsgröße (Maßeinheit) | MM |
| ● gemäß IEC 81346-2 | F |
| ● kombinierter Anschlussboden | Yes |
| Anzahl der Modulbreiteneinheiten | 1 |
| Auslösecharakteristikklasse | B |
| Position / des Netzkabels | Any |
| Überspannungskategorie (EF002569) | 3 |
| Strombegrenzungsklasse (EF002568) | 3 |
| Freigabecharakteristik (EF000889) | B |
| Anzahl der Pole (gesamt) (EF008618) | 1 |
| Produktmerkmale / Berührungsschutz | Yes |
| Schutzart (IP) (EF005474) | IP20 |
| Anzahl der geschützten Masten (EF005548) | 1P |
| Umgebungstemperatur / während der Lagerung | |
| Artikelnummer (Marktnummer) | 5SY4132-6 |
| Bemessungsisolationsspannung Ui (EF001366) | - |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| Umgebungstemperatur / während des Betriebs | |
| ● gemäß EN 60898 / Nennwert | 10 kA |
| Zusätzliche Ausrüstung möglich (EF008148) | true |
| Einfluss der Umgebungstemperatur | max. 95% to 55°C, max. 55% to 70°C, max. 35% to 75°C |
| Spannungsart / Betriebsspannung | AC |
| ● gemäß IEC 60947-2 / Nennwert | 20 kA |
| Gleichzeitiges Umschalten des N-Neutralleiters (EF005997) | false |
| anschließbarer Leiterquerschnitt / massiv | |
| Abschaltvermögen Kurzschlussstrom (Icn) | |
| Anzugsmoment / mit Schraubklemmen | |
| Wertebereich / der Versorgungsspannungsfrequenz | 50/60 Hz |
| Breite in Anzahl der Modulabstände (EF002950) | 1 |
| verbindbarer Leiterquerschnitt / Litzen | |
| Umgebungstemperatur während des Betriebs (EF007515) | ['-25', '55'] |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | - |
| Produktkomponente / Neutralleiterschaltung | No |
| Betriebsspannung / bei Gleichstrom / Nennwert / maximal | 72 V |
| Vibrationsfestigkeit / gemäß IEC 60068-2-6 | ±1mm at 5 to 25Hz; 50m/s² at 25 to 150Hz |
| Geeignet für die Unterputzmontage (EF006573) | false |
| ● bei Gleichstrom / gemäß IEC 60947-2 / Nennwert | 15 kA |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 11A / 1AB |
| Mechanische Lebensdauer (Schaltzyklen) / typisch | 10 000 |
| ● mit mehrphasigem Betrieb / bei Wechselstrom / Nennwert | 440 V |
| ● bei Wechselstrom / gemäß UL 1077 und CSA C22.2 Nr. 235 | 5 kA |
| ● bei einphasigem Betrieb / bei Wechselstrom / Nennwert | 440 V |
| Produkterweiterung / installierbare / Zusatzgeräte | Yes |
| Anzugsmoment [lbf·in] / mit Schraubklemmen | |
| AWG-Nummer / codierter anschließbarer Leiterquerschnitt | |
| Anschlussfähiger Leiterquerschnitt Vollkern (EF007337) | ['0.75', '35.0'] |
| Anschlussfähiger Leiterquerschnitt, mehradrig (EF007343) | ['0.75', '35.0'] |
| ● Eigenschaften für Hauptschalter gemäß EN 60204-1 | Yes |
| Versorgungsspannung / bei einphasigem Betrieb / bei Wechselstrom / Nennwert | 230 V |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 01.01.2006 |
| Bemessungskurzschlussausschaltvermögen Icn EN 60898 bei 230 V (EF009556) | 10.0 |
| Bemessungskurzschlussausschaltvermögen Icn EN 60898 bei 400 V (EF009555) | 10.0 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Bemessungskurzschlussausschaltvermögen Icu IEC 60947-2 bei 230 V (EF009557) | 20.0 |
| Bemessungskurzschlussausschaltvermögen Icu IEC 60947-2 bei 400 V (EF009558) | 20.0 |
| Anzahl der Prüfzyklen / für Umweltprüfungen / gemäß IEC 60068-2-30 | 6 |
| verbindbarer Leiterquerschnitt / feinlitzig / mit Kernendbearbeitung | |
| Leistungsverlust [W] / bei Nennstrom / bei Wechselstrom / im warmen Betriebszustand / pro Pol | 2.6 W |
| Allgemeine Produktzulassung Bestätigung Sonstiges Allgemeine Produktzulassung EMV Konformitätserklärung Prüfzertifikate Sonstiges Konformitätserklärung (UK) Sonstiges Prüfzertifikate Schifffahrt/Schifffahrt Spezielles Prüfzertifikat Sonstiges Eisenbahn Umweltbestätigungen Sonstiges Bestätigung Vibration und Schock | General Product Approval |
Produktbeschreibung
Circuit breaker, 70mm, accessory, 10kA, curve B, 1 pole, 32A. Cancelations and returns limited. Consult conditions.
