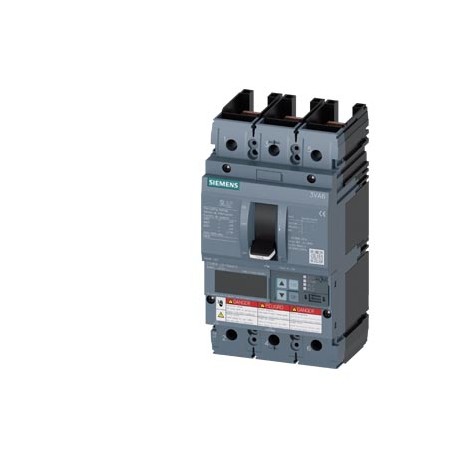

3VA6110-5KT31-0AA0
3VA6110-5KT31-0AA0 SIEMENS circuit breaker 3VA6 UL frame 150 breaking capacity class M 35kA @ 480V 3-pole, l..
$0.00USD
3430 auf Lager
Wichtige Spezifikationen
:
EAN:4042948852613
UPC:804766308116
ETIM:5
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| EAN | 4042948852613 |
| UPC | 804766308116 |
| ETIM | 5 |
| IDEE | 4 |
| Breite | 105 mm |
| Tiefe | 86 mm |
| Höhe | 198 mm |
| UNSPSC | 15 |
| eClass | 6 |
| Gruppencode | P360 |
| Nettogewicht | 2.5 kg |
| Tiefe [in] | 3.39 in |
| Breite [in] | 4.13 in |
| Höhe [in] | 7.8 in |
| Datum: 05.02.2022 | |
| Metallfaktor | LOA----- |
| ● bei 240 V | 85 kA |
| ● bei 415 V | 55 kA |
| ● bei 480 V | 35 kA |
| ● bei 600 V | 18 kA |
| ● bei 690 V | 2.5 kA |
| Verschiedenes | |
| Produktgruppe | 5383 |
| Produktklasse | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Mengeneinheit | 1 Piece |
| ● bei 40 °C | 100 A |
| ● bei 45 °C | 100 A |
| ● bei 50 °C | 100 A |
| ● bei 55 °C | 100 A |
| ● bei 60 °C | 100 A |
| ● bei 65 °C | 100 A |
| ● bei 70 °C | 100 A |
| Warencode | 85362090 |
| Produktfamilie | 3VA Molded Case Circuit Breakers up to 1000 A, UL / IEC |
| zuletzt geändert: | 11/26/2021 |
| Nettogewicht (kg) | 2,500 Kg |
| Produktversion | System protection |
| Anzahl der Pole | 3 |
| Produktfunktion | |
| Ursprungsland | Czech Republic |
| Schifffahrt | other |
| Produktkomponente | |
| LKZ_FDB/ Katalog-ID | LV10 |
| Verpackungsmenge | 1 |
| Produktmarkenname | SENTRON |
| ● Reiseanzeige | No |
| Verpackungsabmessungen | 134,00 x 200,00 x 145,00 |
| Produktbeschreibung | circuit breaker 3VA6 UL frame 150 breaking capacity class M 35kA @ 480V 3-pole, line protection ETU856, LSI, In=100A overload protection Ir=40A...100A short-circuit protection Isd=0.6..10x In, Ii=1.5..12x In N conductor protection optionally with external current transformer, up to 160% ground-fault alarm message via EFB300 or COM without connection |
| Umgebungstemperatur | |
| Betriebsstrom | |
| Produktbezeichnung | Molded-case circuit breaker |
| ● Spannungsauslösung | No |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| Allgemeine Produktzulassung | EMC |
| Nennspannung (EF003977) | ['600', '600'] |
| Leistungsverlust [W] / maximal | 13 W |
| ● Unterspannungsauslösung | No |
| Abschaltvermögen | |
| Exportkontrollbestimmungen | AL : N / ECCN : EAR99 |
| Anzahl der Pole (EF001391) | 3 |
| ● Kommunikationsfunktion | Yes |
| Standardlieferzeit ab Werk | 15 Day/Days |
| Zuschlag für Rohstoffe | None |
| Bemessungsisolationsspannung Ui | 800 V |
| Verpackungsgröße (Maßeinheit) | MM |
| ● während der Lagerung / maximal | 80 °C |
| ● während der Lagerung / Mindest | -40 °C |
| Gerätekonstruktion (EF008240) | Built-in device fixed built-in technique |
| ● während des Betriebs / maximal | 70 °C |
| ● während des Betriebs / Minimum | -25 °C |
| ● andere Messfunktionen | Yes |
| Motorantrieb optional (EF007386) | true |
| Version zur Erdschlussüberwachung | Without |
| Motorantrieb integriert (EF006697) | false |
| Auslegung der Überstromfreigabe | ETU856 |
| Art des Steuerelements (EF006976) | Rocker lever |
| Schutzart IP / an der Vorderseite | IP40 |
| Schutzart (IP) (EF005474) | IP40 |
| Artikelnummer (Marktnummer) | 3VA6110-5KT31-0AA0 |
| Bemessungsdauerstrom Iu (EF001389) | 100.0 |
| Mit Unterspannungsauslöser (EF007518) | - |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| Mit Aus-Anzeige (EF007006) | - |
| Referenzcode / gemäß IEC 81346-2 | Q |
| Produktbezeichnung / gemäß UL-Dokument | MDAE |
| Produkterweiterung / optional / Motorantrieb | Yes |
| Einstellbarer Ansprechwert Strom / lg max. | 100 A |
| Einstellbarer Ansprechwert Strom / lg min. | 0.5 s |
| Einstellbarer Ansprechwert Strom / li max. | 1 200 A |
| Einstellbarer Ansprechwert Strom / li min. | 150 A |
| Einstellbarer Ansprechwert Strom / tg min. | 0.05 s |
| Überlastauslöser-Stromeinstellung (EF002336) | ['-', '-'] |
| Kurzschlussstromauslösevermögen (Icm) | |
| Integrierter Erdschlussschutz (EF007296) | false |
| Neutralleiter / aufrüstbar/nachrüstbar | Yes |
| Anzahl der CO-Kontakte / für Hilfskontakte | 0 |
| Schutzfunktion der Überstromauslösung | LSI |
| Komplettes Gerät mit Schutzeinheit (EF008906) | true |
| Schaltleistungsklasse des Leistungsschalters | M |
| elektrische Lebensdauer (Schaltzyklen) / bei 480 V | 14 000 |
| elektrische Lebensdauer (Schaltzyklen) / bei 600 V | 9 800 |
| Kennzeichnung / gemäß UL 489 / 100 % Nennleistungsschalter | No |
| DIN-Schienenmontage (Hutschiene) optional (EF008904) | true |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 12P / 1CB |
| Mechanische Lebensdauer (Schaltzyklen) / typisch | 25 000 |
| Abschaltvermögen maximaler Kurzschlussstrom (Icu) | |
| Abschaltvermögen, Betriebskurzschlussstrom (Ics) | |
| Geeignet für die Montage auf DIN-Schienen (Hutschienen) (EF007250) | true |
| Art des elektrischen Anschlusses des Hauptstromkreises (EF006819) | Other |
| Art des elektrischen Anschlusses / für den Hauptstromkreis | Without |
| Fehlerstromschutz / Auslösung schaltbar / I2t=EIN/AUS | No |
| Anschlussposition für den Hauptstromkreis (EF006671) | Other |
| Einstellbereich, verzögerungsfreie Kurzschlussauslösung (EF007131) | ['-', '-'] |
| Anzahl der Hilfskontakte als Wechslerkontakt (EF003531) | 0 |
| Anordnung der elektrischen Steckverbinder / für den Hauptstromkreis | Without connection |
| Anzahl der Hilfskontakte als normalerweise offener Kontakt (EF001376) | 0 |
| Anzahl der Hilfskontakte als normalerweise geschlossener Kontakt (EF001377) | 0 |
| Einstellbereich kurzzeitige verzögerte Kurzschlussauslösung (EF007129) | ['-', '-'] |
| Bemessungskurzschlussausschaltvermögen lcu bei 400 V, 50 Hz (EF007048) | 55.0 |
| Elektrische Lebensdauer (Schaltzyklen) / bei AC-1 / bei 690 V 50/60 Hz | 9 800 |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Elektrische Lebensdauer (Schaltzyklen) / bei AC-1 / bei 380/415 V 50/60 Hz | 14 000 |
| Eignungsbescheinigung / als Zulassung für Marineschiffe (keine Kampfschiffe) / Ergänzung SB | Yes |
| Wirkleistungsverlust / bei Nennstrom / bei Wechselstrom / im warmen Betriebszustand / pro Pol | 4.33 W |
| Auslegung des Lastschalters / gemäß UL 489 / Leitungsschutzschalter für Heizung, Klimatisierung und Kältetechnik (HACR-Typ) | Yes |
| Allgemeine Produktzulassungsbestätigung Allgemeine Produktzulassung EMC Konformitätserklärung Sonstiges Konformitätserklärung des Vereinigten Königreichs Schifffahrt Sonstiges Sonstiges Sonstiges | General Product Approval |
Produktbeschreibung
AUTOMATIC SWITCH 3VA6 UL size 150 CUTTING POWER CLASS M 35KA @ 480 V 3 POLES, PROTEC. DISTRIBUTIONS ETU856, LSI, IN=100A OVERLOAD PROTECTION IR=40A ... 100A SHORT CIRCUIT PROTECTION ISD=0.6..10X IN, I
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
