3SE5214-0BC05-1AC5

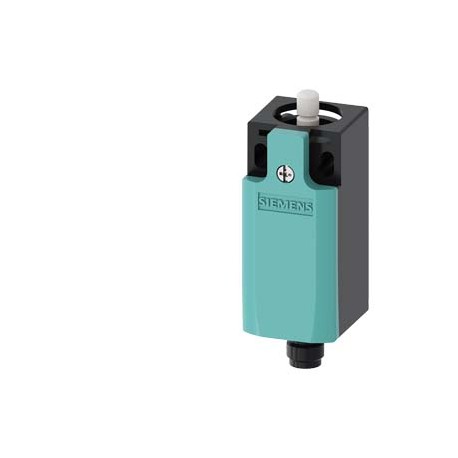

3SE5214-0BC05-1AC5 SIEMENS position switch metal enclosure according to EN 50047, 31 mm 1 NO/1 NC slow-actio..
$0.00USD
3193 auf Lager
Wichtige Spezifikationen
:Confirmation
EAN:4011209862715
UPC:662643851021
ETIM:5
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Confirmation | |
| EAN | 4011209862715 |
| UPC | 662643851021 |
| ETIM | 5 |
| IDEE | 4 |
| UNSPSC | 14 |
| eClass | 6 |
| Gruppencode | R711 |
| Metallfaktor | LA------ |
| Datum: 05.10.2022 | Subject to change without notice© Copyright Siemens 2022 |
| Produktgruppe | 5317 |
| Produktklasse | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Mengeneinheit | 1 Piece |
| Warencode | 85365080 |
| Produktfamilie | Enclosure width 31 mm acc. to EN 50047 |
| zuletzt geändert: | 3/23/2022 |
| Nettogewicht (kg) | 0,187 Kg |
| Wiederholgenauigkeit | 0.05 mm |
| thermischer Strom | 4 A |
| Wirkprinzip | mechanical |
| Kabeleinführungstyp | 1x (M20 x 1.5) |
| Befestigungsmethode | screw fixing |
| Stoßfestigkeit | |
| Ursprungsland | Germany |
| Schaltungsprinzip | slow-action contacts |
| Montageposition | any |
| LKZ_FDB/ Katalog-ID | CC-IC10 |
| Verpackungsmenge | 1 |
| Produktmarkenname | SIRIUS |
| ● während der Lagerung | -40 ... +90 °C |
| Verpackungsabmessungen | 45,00 x 42,00 x 97,00 |
| Produktbeschreibung | position switch metal enclosure according to EN 50047, 31 mm 1 NO/1 NC slow-action contacts with M12 plug, 5-pole pin assignment: Pin1=21, Pin2=22 Pin3=13, Pin4=14, Pin5=PE for maximum 125 V and 4 A with plunger |
| Umgebungstemperatur | |
| Verschmutzungsgrad | class 3 |
| Produktbezeichnung | 3SE5 |
| Schutzklasse IP | IP66/IP67 |
| Breite des Sensors | 31 mm |
| Länge des Sensors | 75.7 mm |
| Vibrationsfestigkeit | |
| ● während des Betriebs | -25 ... +85 °C |
| Gestaltung des Gehäuses | block, narrow |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| Breitensensor (EF007094) | 31.0 |
| Gestaltung der Schnittstelle | without |
| ● bei 24 V Nennwert | 4 A |
| Beschichtung des Gehäuses | cathodic dip coating |
| Form des Schalterkopfes | rounded |
| ● bei 125 V Nennwert | 4 A |
| Zwangsöffnung (EF006694) | true |
| Material des Gehäuses | metal |
| Beschichtungsgehäuse (EF001601) | Lacquered |
| Durchmessersensor (EF007111) | - |
| Exportkontrollbestimmungen | AL : N / ECCN : N |
| Höhe des Sensors (EF007283) | 33.0 |
| Länge des Sensors (EF007334) | 75.7 |
| Materialgehäuse (EF001596) | Metal |
| Standardlieferzeit ab Werk | 10 Day/Days |
| Zuschlag für Rohstoffe | None |
| Ausgang Elektronik (EF006987) | FALSE |
| Verpackungsgröße (Maßeinheit) | MM |
| Musterprüfungszertifikat | UK Declaration of Conformity |
| Schnittstellentyp (EF006977) | None |
| Auslegung der Steckverbindung | M12 connector, 5-pole: pin 1= terminal 21, pin 2= 22, pin 3= 13, pin 4= 14, pin 5= PE |
| Betriebsstrom bei AC-15 | |
| Betriebsstrom bei DC-13 | |
| Substanzverbot (Datum) | 07/01/2006 |
| Schaltfunktion (EF000189) | Slow-action switch |
| Artikelnummer des Herstellers | |
| Art der elektrischen Verbindung | M12 plug, fixed |
| Bemessungswert der Isolationsspannung | 125 V |
| ● gemäß IEC 60068-2-6 | 0.35 mm/5g |
| Konstruktion des Betätigungselements | Rounded plunger, plastic plunger |
| Gestaltung des Schaltkontakts | mechanical |
| Betriebsfrequenz Nennwert | 50 ... 60 Hz |
| ● gemäß IEC 60068-2-27 | 30g / 11 ms |
| Gestaltung der Schaltfunktion | positive opening |
| normkonformer Stellantriebskopf | EN 50047, design B |
| Mit Statusanzeige (EF001602) | false |
| Produktfunktion positive Öffnung | Yes |
| Eignung für den Einsatz als Sicherheitsschalter | Yes |
| Art des Steuerelements (EF006976) | Plunger |
| Bauart Wohngebäude (EF004008) | Cuboid |
| Schutzart (IP) (EF005474) | IP66/IP67 |
| Nennwert der Stoßspannungsfestigkeit | 2 kV |
| Artikelnummer (Marktnummer) | 3SE5214-0BC05-1AC5 |
| Funktionale Sicherheit/Maschinensicherheit | Declaration of Conformity |
| Schutzart (NEMA) (EF011959) | - |
| Verriegelung der Schaltfunktion (EF007447) | false |
| Art des elektrischen Anschlusses (EF003961) | Plug-in connection M12 |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| Explosionsschutzkategorie für Staub | none |
| ● der mitgelieferten Schaltkontakte | 3SE5000-0BA00 |
| Referenzcode gemäß IEC 81346-2 | B |
| Geeignet für Sicherheitsfunktionen (EF001597) | true |
| Ausrichtung des Steuerelements (EF008793) | Roller cam straight |
| Gehäusekonstruktion gemäß Norm | Yes |
| Anzahl der Schaltkontakte (sicherheitsrelevant) | 1 |
| Explosionsschutzkategorie für Gase (EF003997) | None |
| Material des Gehäuses des Schalterkopfes | metal |
| Anzahl der NC-Kontakte für Hilfskontakte | 1 |
| Anzahl der NO-Kontakte für Hilfskontakte | 1 |
| Explosionsschutzkategorie für Staub (EF003998) | None |
| Dauerstrom der DIAZED-Sicherung gG | 4 A |
| Anzahl der Sicherheitshilfskontakte (EF006940) | 1 |
| kontinuierlicher Strom der C-Kennlinie MCB | 1 A; for a short-circuit current smaller than 400 A |
| Umgebungstemperatur während des Betriebs (EF007515) | ['-25', '85'] |
| Dauerstrom der schnell DIAZED Sicherung | 4 A; for a short-circuit current smaller than 400 A |
| mechanische Lebensdauer (Schaltzyklen) typisch | 15 000 000 |
| minimale Betätigungskraft in Betätigungsrichtungen | 20 N |
| Anzahl der Kontakte als Übergabekontakt (EF008257) | 1 |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) | 4 |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) | 3 |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 41K / 41K |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) | 4 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | - |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) | 0.55 |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) | - |
| Schnittstellentyp für die Sicherheitskommunikation (EF003956) | None |
| Anzahl der Kontakte als normalerweise offener Kontakt (EF008256) | 1 |
| Anzahl der Kontakte als normalerweise geschlossener Kontakt (EF008255) | 1 |
| Gestaltung der Schnittstelle für sicherheitsrelevante Kommunikation | without |
| elektrische Lebensdauer (Schaltzyklen) bei AC-15 bei 230 V typisch | 100 000 |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Imidazolidine-2-thio... CAS-No. 96-45-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Imidazolidine-2-thione (2-imidazoline-2-thiol)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Elektrische Betriebszyklen in einer Stunde mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 | 6 000 |
| Allgemeine Produktzulassung, Bestätigung der funktionalen Sicherheit/Maschinensicherheit, Konformitätserklärung, Prüfzertifikate, Sonstiges, Baumusterprüfbescheinigung, Konformitätserklärung des Vereinigten Königreichs, Baumusterprüfzertifikate/Prüfbericht, Bestätigung | General Product Approval |
Produktbeschreibung
position switch metal box according to DIN EN 50047, 31 mm 1NA/1NC normal action contacts with M12 connector, 5 poles Pin assignment: Pin1=21, Pin2=22 pin3=13, Pin4=14, Pin5=PE for 250 V and 4 A maxim
