3SE5132-1QV20

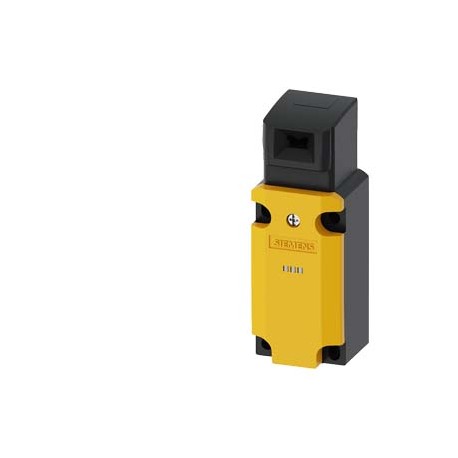

3SE5132-1QV20 SIEMENS Safety position switch with separate actuator Plastic enclosure 40 mm 1 x (M20 x 1.5) ..
$0.00USD
4823 auf Lager
Wichtige Spezifikationen
:
EAN:4011209878129
UPC:804766456824
ETIM:5
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| EAN | 4011209878129 |
| UPC | 804766456824 |
| ETIM | 5 |
| IDEE | 4 |
| UNSPSC | 14 |
| eClass | 6 |
| ● massiv | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| Gruppencode | R711 |
| ● von LED | 24 V |
| Metallfaktor | LA------ |
| Datum: 14.05.2022 | Subject to change without notice© Copyright Siemens 2022 |
| Produktgruppe | 5317 |
| Produktklasse | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Mengeneinheit | 1 Piece |
| Warencode | 85365080 |
| Produktfamilie | Enclosure width 40 mm acc. to EN 50041 |
| zuletzt geändert: | 12/21/2020 |
| Versorgungsspannung | |
| Nettogewicht (kg) | 0,163 Kg |
| Wiederholgenauigkeit | 0.05 mm |
| thermischer Strom | 10 A |
| Wirkprinzip | mechanical |
| Kabeleinführungstyp | 1x (M20 x 1.5) |
| Befestigungsmethode | screw fixing |
| Stoßfestigkeit | |
| Ursprungsland | Germany |
| Schaltungsprinzip | slow-action contacts |
| Montageposition | any |
| LKZ_FDB/ Katalog-ID | CC-IC10 |
| Verpackungsmenge | 1 |
| Produktmarkenname | SIRIUS |
| ● während der Lagerung | -40 ... +90 °C |
| Verpackungsabmessungen | 56,00 x 166,50 x 77,50 |
| Produktbeschreibung | Safety position switch with separate actuator Plastic enclosure 40 mm 1 x (M20 x 1.5) Slow-action contacts 1 NO+2 NC with 2 LEDs yellow/green 24 V DC 5 directions of approaches The matching separate actuator 3SE5000-0AV0. must be ordered separately |
| Umgebungstemperatur | |
| Verschmutzungsgrad | class 3 |
| Produktbezeichnung | 3SE5 |
| Schutzklasse IP | IP66/IP67 |
| Breite des Sensors | 40 mm |
| Länge des Sensors | 110 mm |
| ● während des Betriebs | -25 ... +60 °C |
| Gestaltung des Gehäuses | block, narrow |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| Breitensensor (EF007094) | 40.0 |
| Gestaltung der Schnittstelle | without |
| ● bei 24 V Nennwert | 3 A |
| ● bei AWG-Kabeln massiv | 1x (20 ... 16), 2x (20 ... 18) |
| Beschichtung des Gehäuses | Other types |
| Zwangsöffnung (EF006694) | true |
| Material des Gehäuses | plastic |
| Beschichtungsgehäuse (EF001601) | Other |
| Exportkontrollbestimmungen | AL : N / ECCN : N |
| ● bei AWG-Litzenkabeln | 1x (20 ... 16), 2x (20 ... 18) |
| Höhe des Sensors (EF007283) | 37.8 |
| Länge des Sensors (EF007334) | 110.0 |
| Materialgehäuse (EF001596) | Plastic |
| Standardlieferzeit ab Werk | 10 Day/Days |
| Zuschlag für Rohstoffe | None |
| Verpackungsgröße (Maßeinheit) | MM |
| Musterprüfungszertifikat | UK Declaration of Conformity |
| Schnittstellentyp (EF006977) | None |
| Betriebsstrom bei DC-13 | |
| Substanzverbot (Datum) | 07/01/2006 |
| Artikelnummer des Herstellers | |
| Art der elektrischen Verbindung | screw-type terminals |
| ● der optionalen Aktuatoren | 3SE5000-0AV01 standard actuator, 3SE5000-0AV02 actuator with vertical mounting, 3SE5000-0AV03 actuator with horizontal mounting, 3SE5000-0AV04 radius actuator left, 3SE5000-0AV05 universal actuator, 3SE5000-0AV06 radius actuator right, 3SE5000-0AV07 heavy-duty actuator, 3SE5000-0AW11 plastic actuator, 3SE5000-0AW21 stainless steel actuator |
| Bemessungswert der Isolationsspannung | 400 V |
| Konstruktion des Betätigungselements | without |
| Gestaltung des Schaltkontakts | mechanical |
| ● gemäß IEC 60068-2-27 | 30g / 11 ms |
| Gestaltung der Schaltfunktion | positive opening |
| Mit Statusanzeige (EF001602) | true |
| Produktfunktion positive Öffnung | Yes |
| Eignung für den Einsatz als Sicherheitsschalter | Yes |
| Bauart Wohngebäude (EF004008) | Cuboid |
| Schutzart (IP) (EF005474) | IP66/IP67 |
| Schaltkontakttyp (EF003591) | Slow-action switch |
| Nennwert der Stoßspannungsfestigkeit | 6 kV |
| Artikelnummer (Marktnummer) | 3SE5132-1QV20 |
| Funktionale Sicherheit/Maschinensicherheit | Declaration of Conformity |
| Schutzart (NEMA) (EF011959) | - |
| Art des elektrischen Anschlusses (EF003961) | Cable entry metrical |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| Explosionsschutzkategorie für Staub | none |
| Referenzcode gemäß IEC 81346-2 | B |
| Geeignet für Sicherheitsfunktionen (EF001597) | true |
| Gehäusekonstruktion gemäß Norm | Yes |
| Anzahl der Schaltkontakte (sicherheitsrelevant) | 2 |
| Explosionsschutzkategorie für Gase (EF003997) | None |
| Material des Gehäuses des Schalterkopfes | plastic |
| Anzahl der NC-Kontakte für Hilfskontakte | 2 |
| Anzahl der NO-Kontakte für Hilfskontakte | 1 |
| Art der verbindbaren Leiterquerschnitte | |
| ● feinsträngig mit Kernendverarbeitung | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| Explosionsschutzkategorie für Staub (EF003998) | None |
| Dauerstrom der DIAZED-Sicherung gG | 6 A; for a short-circuit current smaller than 400 A |
| Anzahl der Sicherheitshilfskontakte (EF006940) | 2 |
| kontinuierlicher Strom der C-Kennlinie MCB | 1 A; for a short-circuit current smaller than 400 A |
| ● des mitgelieferten leeren Gehäuses mit Deckel | 3SE5132-0AA00 |
| Umgebungstemperatur während des Betriebs (EF007515) | ['-25', '60'] |
| Vibrationsfestigkeit gemäß IEC 60068-2-6 | 0.35 mm/5g |
| Dauerstrom der schnell DIAZED Sicherung | 10 A; for a short-circuit current smaller than 400 A |
| mechanische Lebensdauer (Schaltzyklen) typisch | 1 000 000 |
| minimale Betätigungskraft in Betätigungsrichtungen | 20 N |
| Anzahl der Kontakte als Übergabekontakt (EF008257) | 1 |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) | - |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) | 3 |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 41K / 41K |
| B10-Wert mit hoher Nachfragerate gemäß SN 31920 | 1 000 000 |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) | - |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | - |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) | - |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) | - |
| Schnittstellentyp für die Sicherheitskommunikation (EF003956) | None |
| Anzahl der Kontakte als normalerweise offener Kontakt (EF008256) | 1 |
| Anzahl der Kontakte als normalerweise geschlossener Kontakt (EF008255) | 2 |
| Gestaltung der Schnittstelle für sicherheitsrelevante Kommunikation | without |
| Spannungsart der Versorgungsspannung des optionalen LED-Displays | DC |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Imidazolidine-2-thio... CAS-No. 96-45-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Imidazolidine-2-thione (2-imidazoline-2-thiol)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Anteil gefährlicher Ausfälle mit hoher Auslastung gemäß SN 31920 | 20 % |
| Elektrische Betriebszyklen in einer Stunde mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 | 6 000 |
| Elektrische Lebensdauer (Schaltzyklen) mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 typisch | 1 000 000 |
| Allgemeine Produktzulassung, Bestätigung der funktionalen Sicherheit/Maschinensicherheit, Konformitätserklärung, sonstiges Baumusterprüfzeugnis, Konformitätserklärung des Vereinigten Königreichs, Bestätigung | General Product Approval |
Produktbeschreibung
INTER POS. SEC. C / SEPARATE ACTUATOR, PLASTIC BOX, 40MM; 1X(M20X1,5) NORMAL ACTION CONTACTS 1S+2OE WITH 2 AMAR/GREEN LEDS 24V DC, 5 DIRECTIONS OF ATTACK, THE CORRESPONDING SEPARATE ACTUATOR 3SE5000-0
