3RV2011-0KA40

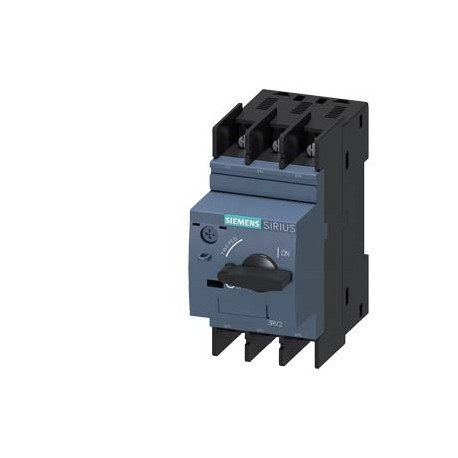

3RV2011-0KA40 SIEMENS Circuit breaker size S00 for motor protection, CLASS 10 A-release 0.9...1.25 A N-relea..
$0.00USD
3213 auf Lager
Wichtige Spezifikationen
:Confirmation
EAN:4011209767010
UPC:662643921779
ETIM:5
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Confirmation | |
| EAN | 4011209767010 |
| UPC | 662643921779 |
| ETIM | 5 |
| IDEE | 4 |
| Tiefe | 97 mm |
| andere | Railway |
| Breite | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| Höhe | 97 mm |
| B10-Wert | |
| Gruppencode | R711 |
| Reiseklasse | CLASS 10 |
| — aufwärts | 30 mm |
| ● bei AC-3 | |
| Bestätigung | |
| Metallfaktor | LAP----- |
| — vorwärts | 0 mm |
| ● bei 500 V | gL/gG 16 A |
| ● bei 690 V | gL/gG 16 A |
| Datum: 05.12.2022 | Subject to change without notice© Copyright Siemens 2022 |
| Produktgruppe | 5332 |
| Produktklasse | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Mengeneinheit | 1 Piece |
| — rückwärts | 0 mm |
| — abwärts | 30 mm |
| Warencode | 85362010 |
| Produktfamilie | SIRIUS 3RV2 motor starter protectors |
| zuletzt geändert: | 1/27/2022 |
| Nettogewicht (kg) | 0,334 Kg |
| Betriebsleistung | |
| — an der Seite | 9 mm |
| ● Nennwert | 690 V |
| Tiefe (EF000049) | 97.0 |
| Breite (EF000008) | 45.0 |
| Befestigungsmethode | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| Produktfunktion | |
| erforderlicher Abstand | |
| Ursprungsland | Germany |
| Höhe (EF000040) | 97.0 |
| Montageposition | any |
| Betriebsspannung | |
| Anzugsmoment | |
| LKZ_FDB/ Katalog-ID | CC-IC10 |
| Verpackungsmenge | 1 |
| Ausfallrate [FIT] | |
| Produktmarkenname | SIRIUS |
| ● während der Lagerung | -50 ... +80 °C |
| Verpackungsabmessungen | 49,00 x 102,00 x 102,00 |
| Produktbeschreibung | Circuit breaker size S00 for motor protection, CLASS 10 A-release 0.9...1.25 A N-release 16 A ring cable lug connection Standard switching capacity |
| Umgebungstemperatur | |
| Betriebsfrequenz | |
| Betriebsstrom | |
| Produktbezeichnung | 3RV2 |
| ● bei maximaler AC-3-Einstellung | 15 1/h |
| ● während des Betriebs | -20 ... +60 °C |
| ● während des Transports | -50 ... +80 °C |
| Design des Produkts | For motor protection |
| ● für Hauptkontakte | M3 |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| Allgemeine Produktzulassung | For use in hazardous locations |
| Temperaturkompensation | -20 ... +60 °C |
| — bei einer Nennspannung von 230 V | 0.2 kW |
| — bei einem Nennwert von 400 V | 0.4 kW |
| — bei einem Nennwert von 500 V | 0.4 kW |
| — bei einem Nennwert von 690 V | 0.8 kW |
| ● bei 240 V Nennwert | 100 kA |
| ● bei einem Nennwert von 400 V | 100 kA |
| ● bei einem Nennwert von 480 V | 1.25 A |
| ● bei einem Nennwert von 500 V | 100 kA |
| ● bei einem Nennwert von 600 V | 1.25 A |
| ● bei einem Nennwert von 690 V | 100 kA |
| ● für Drehstrommotor | |
| Exportkontrollbestimmungen | AL : N / ECCN : N |
| Anzahl der Pole (EF001391) | 3 |
| ● Erdschlusserkennung | No |
| Standardlieferzeit ab Werk | 70 Day/Days |
| Zuschlag für Rohstoffe | None |
| Konstruktion des Schraubendreherschafts | Diameter 5 to 6 mm |
| Größe des Leistungsschalters | S00 |
| Größe der Schraubendreherspitze | size 2 and Pozidriv 2 |
| ● für spannungsführende Teile bei 400 V | |
| ● für spannungsführende Teile bei 500 V | |
| ● für spannungsführende Teile bei 690 V | |
| ● Phasenausfallerkennung | Yes |
| Verpackungsgröße (Maßeinheit) | MM |
| — bei einem Nennwert von 460/480 V | 1 hp |
| — bei einem Nennwert von 575/600 V | 0.5 hp |
| ● für den Hauptstromkreis | Ring cable lug connection |
| Substanzverbot (Datum) | 10/01/2009 |
| Art der elektrischen Verbindung | |
| Gerätekonstruktion (EF008240) | Built-in device fixed built-in technique |
| Zur Verwendung in explosionsgefährdeten Bereichen | Declaration of Conformity |
| Konstruktion der Überlastfreigabe | thermal |
| ● bei Wechselstrom mit 240 V Nennwert | 100 kA |
| ● bei Wechselstrom mit einem Nennwert von 400 V | 100 kA |
| ● bei Wechselstrom mit einem Nennwert von 500 V | 100 kA |
| ● bei Wechselstrom mit einem Nennwert von 690 V | 100 kA |
| Abschalttechnik (EF007007) | Magnetic |
| Betriebsfrequenz Nennwert | 50 ... 60 Hz |
| Betriebsstrom Nennwert | 1.25 A |
| ● bei maximalem Nennwert AC-3 | 690 V |
| ● für geerdete Teile bei 400 V | |
| ● für geerdete Teile bei 500 V | |
| ● für geerdete Teile bei 690 V | |
| Auslegung der Kurzschlussauslösung | magnetic |
| Anteil gefährlicher Ausfälle | |
| ● bei Klimaanlage im heißen Betriebszustand | 7.25 W |
| ● bei AC-3 mit einem Nennwert von 400 V | 1.25 A |
| ● der wichtigsten Kontakte typisch | 100 000 |
| ● von typischen Hilfskontakten | 100 000 |
| Phasenausfallempfindlich (EF007400) | true |
| Bemessungsbetriebsspannung (EF001435) | ['690', '690'] |
| Art des Steuerelements (EF006976) | Turn button |
| Mit Wärmeschutz (EF006233) | thermal |
| Produkterweiterungs-Hilfsschalter | Yes |
| relative Luftfeuchtigkeit während des Betriebs | 10 ... 95 % |
| erzielte mechanische Leistung [PS] | |
| Schutzart (IP) (EF005474) | IP00 |
| Anzeigeversion für den Schaltstatus | Handle |
| Nennwert der Stoßspannungsfestigkeit | 6 kV |
| Artikelnummer (Marktnummer) | 3RV2011-0KA40 |
| Bemessungsdauerstrom Iu (EF001389) | 1.25 |
| ● für Hilfs- und Steuerschaltungen | ring terminal lug connection |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| ● zwischen Haupt- und Hilfsstromkreis | 400 V |
| Referenzcode gemäß IEC 81346-2 | Q |
| Polzahl des Hauptstromkreises | 3 |
| ● für Hauptkontakte für Ringkabelschuh | 0.8 ... 1.2 N·m |
| Produktfunktion Kurzschlussschutz | Yes |
| ● bei Wechselstrom im heißen Betriebszustand pro Pol | 2.4 W |
| ● der Hilfs- und Steuerkontakte | M3 |
| Mechanische Lebensdauer (Schaltzyklen) | |
| Überlastauslöser-Stromeinstellung (EF002336) | ['0.9', '1.25'] |
| Mit integriertem Hilfsschalter (EF001387) | false |
| Gestaltung des Gewindes der Verbindungsschraube | |
| Nennstrom (FLA) für 3-Phasen-Wechselstrommotor | |
| Anzahl der CO-Kontakte für Hilfskontakte | 0 |
| Anzahl der NC-Kontakte für Hilfskontakte | 0 |
| Anzahl der NO-Kontakte für Hilfskontakte | 0 |
| Stoßfestigkeit gemäß IEC 60068-2-27 | 25g / 11 ms |
| Leistungsverlust [W] bei Nennstrom | |
| ● für Hilfskontakte für Ringkabelschuh | 1.2 ... 0.8 N·m |
| ● mit niedriger Nachfragerate gemäß SN 31920 | 50 % |
| Nennbetriebsleistung bei AC-3, 230 V (EF007025) | 0.18 |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 0.37 |
| elektrische Lebensdauer (Schaltzyklen) typisch | 100 000 |
| ● mit hoher Nachfragerate gemäß SN 31920 | 5 000 |
| Mit integrierter Unterspannungsauslösung (EF001390) | false |
| Die Größe des Schützes kann mit firmenspezifischen Faktoren kombiniert werden. | S00, S0 |
| maximaler Außendurchmesser der nutzbaren Ringkabelschuhöse | 7.5 mm |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 41E / 41E |
| Abschaltvermögen maximaler Kurzschlussstrom (Icu) | |
| Installationshöhe in maximaler Höhe über dem Meeresspiegel | 2 000 m |
| Schutzart IP an der Vorderseite gemäß IEC 60529 | IP00 |
| Art des elektrischen Anschlusses des Hauptstromkreises (EF006819) | Other |
| Schutzart gemäß ATEX-Richtlinie 2014/34/EU | Ex II (2) GD |
| Einstellbereich, verzögerungsfreie Kurzschlussauslösung (EF007131) | ['16', '16'] |
| Anordnung der elektrischen Steckverbinder für den Hauptstromkreis | Top and bottom |
| Abschaltvermögen bei Kurzschlussstrom (Ics) im Wechselstrombetrieb | |
| Isolationsspannung bei Verschmutzungsgrad 3 am Nennwert des Wechselstroms | 690 V |
| Ansprechwertstrom der Auslöseeinheit für einen sofortigen Kurzschluss | 16 A |
| Bemessungskurzschlussausschaltvermögen lcu bei 400 V, AC (EF007049) | 100.0 |
| Konformitätsbescheinigung gemäß ATEX-Richtlinie 2014/34/EU | DMT 02 ATEX F 001 |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 01.10.2009 |
| Abnehmbarer Anschluss für Hilfs- und Steuerschaltungen der Produktkomponente | No |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| einstellbarer Stromansprechwert, Strom der stromabhängigen Überlastfreigabe | 0.9 ... 1.25 A |
| maximal zulässige Spannung für eine sichere Trennung in Netzen mit geerdetem Sternpunkt | |
| Auslegung der Sicherungseinsätze für IT-Netzwerke zum Kurzschlussschutz des Hauptstromkreises | |
| Allgemeine Produktzulassung | Für den Einsatz in explosionsgefährdeten Bereichen | Bestätigung | Für den Einsatz in explosionsgefährdeten Bereichen | Konformitätserklärung | Prüfzertifikate | Schifffahrt / Seetransport | Konformitätserklärung (UK) | Typprüfzertifikate/Prüfbericht | Spezielles Prüfzertifikat | Schifffahrt / Seetransport | Sonstiges | Eisenbahn | Bestätigung | Vibrations- und Stoßprüfung | General Product Approval |
Produktbeschreibung
SIRIUS Innovations S00 circuit breaker, Motor guard, Class 10, L0 protection, 9...1, 25A, I16A protection, ring connection Standard cutting power. Manufactured to order. Non-Cancelable Non-Returnable.
