3RT2518-2BF40

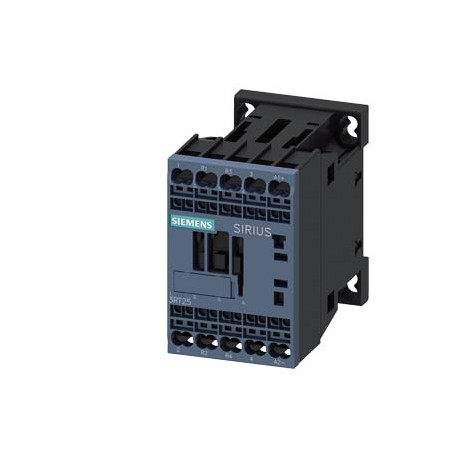

3RT2518-2BF40 SIEMENS Power contactor, AC-3 16 A, 7.5 kW, 400 V 2 NO + 2 NC 110 V DC 4-pole Size S00 Spring-..
$0.00USD
3245 auf Lager
Wichtige Spezifikationen
:
EAN:4011209844803
UPC:662643916874
ETIM:5
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| EAN | 4011209844803 |
| UPC | 662643916874 |
| ETIM | 5 |
| IDEE | 4 |
| Tiefe | 73 mm |
| andere | Dangerous Good |
| Breite | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| Höhe | 70 mm |
| - solide | 2x (0.5 ... 4 mm²) |
| ● bei AC | 10 000 1/h |
| ● in DC | 7.3g / 5 ms, 4.7g / 10 ms |
| Gruppencode | R711 |
| Bogenzeit | 10 ... 15 ms |
| — aufwärts | 0 mm |
| Bestätigung | |
| Datum: 05.09.2022 | Subject to change without notice© Copyright Siemens 2022 |
| Metallfaktor | LDP----- |
| — vorwärts | 0 mm |
| Produktgruppe | 5330 |
| Produktklasse | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Mengeneinheit | 1 Piece |
| Schließungsverzögerung | |
| Öffnungsverzögerung | |
| — rückwärts | 0 mm |
| — abwärts | 0 mm |
| Warencode | 85364900 |
| Produktfamilie | SIRIUS 3RT25 contactors, 4-pole, 2 NO + 2 NC |
| zuletzt geändert: | 8/26/2021 |
| Nettogewicht (kg) | 0,315 Kg |
| — an der Seite | 0 mm |
| ● Nennwert | 110 V |
| Befestigungsmethode | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| Produktfunktion | |
| erforderlicher Abstand | |
| Ursprungsland | Germany |
| Montageposition | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| Produkterweiterung | |
| Größe des Schützes | S00 |
| ● Anfangswert | 0.8 |
| LKZ_FDB/ Katalog-ID | CC-IC10 |
| Verpackungsmenge | 1 |
| Isolationsspannung | |
| Produktmarkenname | SIRIUS |
| ● während der Lagerung | -55 ... +80 °C |
| ● für lebende Teile | |
| ● der Magnetspule | Spring-type terminals |
| Verpackungsabmessungen | 50,00 x 73,50 x 77,50 |
| Produktbeschreibung | Power contactor, AC-3 16 A, 7.5 kW, 400 V 2 NO + 2 NC 110 V DC 4-pole Size S00 Spring-type terminals |
| Umgebungstemperatur | |
| Betriebsfrequenz | |
| Betriebsstrom | |
| Produktbezeichnung | 3RT25 |
| ● bei AC-1 maximal | 1 000 1/h |
| ● Hilfsschalter | Yes |
| ● während des Betriebs | -25 ... +60 °C |
| ● Vollausschlag | 1.1 |
| — fest oder gestrandet | 2x (0,5 ... 4 mm²) |
| ● für Hauptkontakte | |
| ● für geerdete Teile | |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| Konstruktion des Sicherungsglieds | |
| — bei einem Nennwert von 24 V | 20 A |
| ● bei 24 V Nennwert | 10 A |
| ● bei 48 V Nennwert | 6 A |
| ● bei einem Nennwert von 60 V | 6 A |
| ● bei AC-1 bis zu 690 V | |
| Allgemeine Produktzulassung | EMC |
| Stoßspannungsfestigkeit | |
| — bei einer Nennspannung von 110 V | 2.1 A |
| — bei einer Nennspannung von 220 V | 0.8 A |
| — bei einem Nennwert von 440 V | 0.6 A |
| ● bei 110 V Nennwert | 3 A |
| ● bei 125 V Nennwert | 2 A |
| ● bei 220 V Nennwert | 1 A |
| ● bei 230 V Nennwert | 10 A |
| ● bei einem Nennwert von 400 V | 3 A |
| ● bei einem Nennwert von 600 V | 0.15 A |
| ● des typischen Schützes | 30 000 000 |
| Mindestens relative Luftfeuchtigkeit | 10 % |
| ● Montage nebeneinander | Yes |
| Exportkontrollbestimmungen | AL : N / ECCN : N |
| Modulare Version (EF001126) | true |
| ● für Hilfskontakte | |
| Standardlieferzeit ab Werk | 80 Day/Days |
| Zuschlag für Rohstoffe | None |
| Leerlauf-Schaltfrequenz | |
| Verpackungsgröße (Maßeinheit) | MM |
| Musterprüfungszertifikat | UK Declaration of Conformity |
| Steuerspannung bei Gleichstrom | |
| Betriebsstrom bei AC-15 | |
| Betriebsstrom bei DC-12 | |
| Betriebsstrom bei DC-13 | |
| ● bei AC-2 bei AC-3 bei 400 V | |
| ● für den Hauptstromkreis | spring-loaded terminals |
| Substanzverbot (Datum) | 10/01/2009 |
| Art der elektrischen Verbindung | |
| ● an 1 Strompfad bei DC-1 | |
| — gemäß NC-Vertragsbewertung | 9 A |
| — pro NO-Kontakt-Nennwert | 16 A |
| ● mit nebeneinanderliegender Montage | |
| Betriebsleistung bei AC-2 bei AC-3 | |
| ● des Nennwerts des Hauptstromkreises | 6 kV |
| Stoßfestigkeit mit Sinusimpuls | |
| Schließkraft der Magnetspule bei Gleichstrom | 4 W |
| Haltekraft der Magnetspule bei Gleichstrom | 4 W |
| erzielte mechanische Leistung [PS] | |
| ● bei AWG-Kabeln für Hauptkontakte | 2x (20 ... 12) |
| Betriebsstrom bei AC-12 maximal | 10 A |
| ● des Nennwerts des Hilfsstromkreises | 6 kV |
| Artikelnummer (Marktnummer) | 3RT2518-2BF40 |
| Funktionale Sicherheit/Maschinensicherheit | Declaration of Conformity |
| Bemessungsbetriebsleistung NEMA (EF011960) | - |
| Spannungstyp für die Betätigung (EF008242) | DC |
| ● an 1 Strompfad bei DC-3 bei DC-5 | |
| ● für Hilfs- und Steuerschaltungen | spring-loaded terminals |
| ● Funktionsmodul für die Kommunikation | No |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| — bei 24 V pro NC-Kontakt Nennwert | 20 A |
| — bei 24 V pro NO-Kontakt Nennwert | 20 A |
| — mit Aufgabentyp 2 erforderlich | gG: 20A (690V, 100kA) |
| Anzahl der NC-Kontakte für Hauptkontakte | 2 |
| Anzahl der NO-Kontakte für Hauptkontakte | 2 |
| Referenzcode gemäß IEC 81346-2 | Q |
| Stoßfestigkeit bei rechteckigem Impuls | |
| — bei 110 V pro NC-Kontakt Nennwert | 0.075 A |
| — bei 110 V pro NO-Kontakt Nennwert | 0.15 A |
| — bei 220 V pro NC-Kontakt Nennwert | 0.375 A |
| — bei 220 V pro Schließerkontakt Nennwert | 0.75 A |
| ● bei 230 V pro NC-Kontakt Nennwert | 2.2 kW |
| ● bei 230 V pro Schließerkontakt Nennwert | 4 kW |
| ● bei 400 V pro NC-Kontakt Nennwert | 4 kW |
| ● bei 400 V pro Schließerkontakt Nennwert | 7.5 kW |
| ● am Schütz für Hilfskontakte | Spring-type terminals |
| Polzahl des Hauptstromkreises | 4 |
| — mit Koordinationsart 1 erforderlich | gG: 35 A (690 V, 100 kA) |
| ● bei AWG-Kabeln für Hilfskontakte | 2x (20 ... 12) |
| Kontaktsicherheit der Hilfskontakte | 1 faulty switching per 100 million (17 V, 1 mA) |
| Mechanische Lebensdauer (Schaltzyklen) | |
| ● mit 2 in Reihe geschalteten Strompfaden bei DC-1 | |
| Art der verbindbaren Leiterquerschnitte | |
| — feinsträngig mit Kernendverarbeitung | 2x (0.5 ... 2.5 mm²) |
| Art der Steuerspannung | DC |
| — bei einer Umgebungstemperatur von 40 °C Nennwert | 22 A |
| — bei einer Umgebungstemperatur von 60 °C Nennwert | 20 A |
| ● Spiegelkontakt gemäß IEC 60947-4-1 | Yes; with 3RH29 |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 7.5 |
| Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) | - |
| — feinsträngig ohne Kernendverarbeitung | 2x (0.5 ... 2.5 mm²) |
| Bemessungssteuerspannung Us bei Gleichstrom (EF003980) | ['-', '110'] |
| ● für 3-Phasen-Wechselstrommotor mit einer Nennspannung von 460/480 V | 5 hp |
| ● für einphasigen Wechselstrommotor mit einer Nennspannung von 230 V | 2 hp |
| ● mit 2 Strompfaden in Reihe bei DC-3 und DC-5 | |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 16 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) | - |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 41B / 41B |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL | A600 / Q600 |
| Berührungsschutz an der Vorderseite gemäß IEC 60529 | finger-safe, for vertical contact from the front |
| ● zum Kurzschlussschutz des Hauptstromkreises | |
| ● Begrenzt auf 1 s Schaltzeit bei Nullstrommaximum | 165 A; Use minimum cross-section acc. to AC-1 rated value |
| ● Begrenzt auf 5 s Schaltzeit bei Nullstrommaximum | 165 A; Use minimum cross-section acc. to AC-1 rated value |
| Bemessungssteuerspannung Us bei 50 Hz Wechselstrom (EF003978) | - |
| Bemessungssteuerspannung Us bei 60 Hz Wechselstrom (EF003979) | - |
| induktiver Leistungsfaktor bei Anlaufleistung der Spule | 0.8 |
| ● Begrenzt auf 10 s Schaltzeit bei Nullstrommaximum | 128 A; Use minimum cross-section acc. to AC-1 rated value |
| ● Begrenzt auf 30 Sekunden Schaltzeit bei Nullstrommaximum | 92 A; Use minimum cross-section acc. to AC-1 rated value |
| ● Begrenzt auf 60 s Schaltzeit bei Nullstrommaximum | 74 A; Use minimum cross-section acc. to AC-1 rated value |
| Installationshöhe in maximaler Höhe über dem Meeresspiegel | 2 000 m |
| Schutzart IP an der Vorderseite gemäß IEC 60529 | IP20 |
| Art des elektrischen Anschlusses des Hauptstromkreises (EF006819) | Spring clamp connection |
| ● des Hauptstromkreises mit einem Verschmutzungsgrad von 3 Nennwert | 690 V |
| ● Zwangsantrieb gemäß IEC 60947-5-1 | No |
| Anzahl der Hauptkontakte als normalerweise offener Kontakt (EF001374) | 2 |
| Anzahl der normalerweise geschlossenen Kontakte als Hauptkontakt (EF001375) | 2 |
| ● des Schützes mit zusätzlichem Hilfsschalterblock typisch | 10 000 000 |
| relative Luftfeuchtigkeit bei 55 °C gemäß IEC 60068-2-30 maximal | 95 % |
| ● des Hilfsstromkreises mit einem Verschmutzungsgrad von 3 Nennwert | 690 V |
| Anzahl der Hilfskontakte als normalerweise offener Kontakt (EF001376) | 0 |
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1-Nennwert | 4 mm² |
| Kurzzeit-Stromfestigkeit im kalten Betriebszustand bis 40 °C | |
| ● zum Kurzschlussschutz des erforderlichen Hilfsschalters | fuse gG: 10 A |
| Anzahl der Hilfskontakte als normalerweise geschlossener Kontakt (EF001377) | 0 |
| Anzahl der NC-Kontakte für Hilfskontakte, Sofortkontakt | 0 |
| Anzahl der NO-Kontakte für Hilfskontakte, Sofortkontakt | 0 |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| AWG-Nummer als codierter Querschnitt des anschließbaren Leiters für Hauptkontakte | 20 ... 12 |
| Betriebsbereichsfaktorregelung Versorgungsspannung Nennwert der Magnetspule bei Gleichstrom | |
| ● des Schützes mit zusätzlichem elektronisch optimiertem Hilfsschalterblock (typisch) | 5 000 000 |
| Leistungsverlust [W] an AC-3 bei 400 V für den Nennwert des Betriebsstroms pro Leiter | 2.2 W |
| maximal zulässige Spannung für eine sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 | 400 V |
| Allgemeine Produktzulassung EMV-Bestätigung Funktionale Sicherheit/Maschinensicherheit Konformitätserklärung Prüfzertifikate Schifffahrts-/Schifffahrts-Baumusterprüfbescheinigung Konformitätserklärung des Vereinigten Königreichs Spezielles Prüfzertifikat Baumusterprüfbescheinigungen/Prüfbericht Schifffahrts-/Schifffahrts-/sonstige Gefahrgutbestätigung Transportinformationen | General Product Approval |
Produktbeschreibung
SIRIUS Innovations Contactor, AC-3, 7.5KW/400V, AC-1 22A, DC 110V, 4-pole, 2NA+2NC, S00, spring connection. Manufactured to order. Non-Cancelable Non-Returnable.
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
