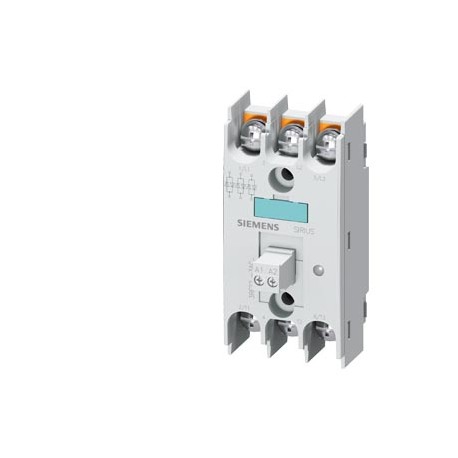

3RF2230-3AC45
3RF2230-3AC45 SIEMENS Semiconductor relay, 3-phase 3RF2 30 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled..
$0.00USD
3826 auf Lager
Wichtige Spezifikationen
:
EAN:4011209646759
UPC:754554935386
ETIM:6
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| EAN | 4011209646759 |
| UPC | 754554935386 |
| ETIM | 6 |
| IDEE | 4 |
| Tiefe | 47 mm |
| Breite | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| Höhe | 95 mm |
| - solide | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● in DC | 4 ... 30 V |
| Gruppencode | R711 |
| Datum: 05.04.2022 | Subject to change without notice© Copyright Siemens 2022 |
| Metallfaktor | None |
| ● bei 50 Hz | 40 ... 660 V |
| ● bei 60 Hz | 40 ... 660 V |
| Einschaltverzögerungszeit | 1 ms; additionally max. one half-wave |
| Produktgruppe | 3725 |
| Produktklasse | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Mengeneinheit | 1 Piece |
| Warencode | 85364900 |
| Ausschaltverzögerungszeit | 1 ms; additionally max. one half-wave |
| Produktfamilie | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| zuletzt geändert: | 3/4/2021 |
| Nettogewicht (kg) | 0,143 Kg |
| ● bis zu 460 V | 3NA3803-6; These fuses have a smaller rated current than the semiconductor relays |
| ● bis zu 600 V | 3NA3803-6; These fuses have a smaller rated current than the semiconductor relays |
| maximale Strombelastbarkeit | 30 A |
| Befestigungsmethode | screw fixing |
| Produktfunktion | zero-point switching |
| Ursprungsland | Germany |
| Maximaler I2t-Wert | 450 A²·s |
| Prüfungszertifikate | other |
| Anzugsmoment | |
| LKZ_FDB/ Katalog-ID | CC-IC10 |
| Verpackungsmenge | 1 |
| Produktmarkenname | SIRIUS |
| ● während der Lagerung | -55 ... +80 °C |
| Verpackungsabmessungen | 47,00 x 114,00 x 55,00 |
| Produktbeschreibung | Semiconductor relay, 3-phase 3RF2 30 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled Ring cable connection Blocking voltage 1200 V |
| Umgebungstemperatur | |
| Betriebsstrom | |
| Produktbezeichnung | 3RF22 |
| Reduzierungstemperatur | 40 °C |
| ● während des Betriebs | -25 ... +60 °C |
| Design des Produkts | three-phase controlled |
| ● für Hauptkontakte | M4 |
| durchgeführte Störungen | |
| Steuerversorgungsspannung | |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| Betriebsspannung bei Wechselstrom | |
| Allgemeine Produktzulassung | EMC |
| Steuerversorgungsspannung 1 | |
| ● bei 50 Hz Nennwert | 48 ... 600 V |
| ● bei 60 Hz Nennwert | 48 ... 600 V |
| ● bei AC-51 Nennwert | 30 A |
| ● Montage nebeneinander | Yes |
| Exportkontrollbestimmungen | AL : N / ECCN : N |
| Modulare Version (EF001126) | true |
| Standardlieferzeit ab Werk | 40 Day/Days |
| Zuschlag für Rohstoffe | None |
| Mindestbetriebsstrom | 500 mA |
| Anzugsmoment [lbf·in] | |
| Verpackungsgröße (Maßeinheit) | MM |
| abisolierte Kabellänge | |
| ● für den Hauptstromkreis | Ring cable lug connection |
| Substanzverbot (Datum) | 07/01/2006 |
| Artikelnummer des Herstellers | |
| Art der elektrischen Verbindung | |
| Bemessungswert der Isolationsspannung | 600 V |
| Betriebsfrequenz Nennwert | 50 ... 60 Hz |
| Rückstrom des Thyristors | 10 mA |
| Steuerstrom bei Gleichstrom-Nennwert | 30 mA |
| Typenprüfzertifikate/Prüfbericht | Confirmation |
| ● gemäß UL 508 Nennwert | 30 A |
| Nennwert der Stoßstromfestigkeit | 300 A |
| Artikelnummer (Marktnummer) | 3RF2230-3AC45 |
| Bemessungsbetriebsleistung NEMA (EF011960) | - |
| Spannungstyp für die Betätigung (EF008242) | DC |
| ● für Hilfs- und Steuerschaltungen | screw-type terminals |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| ● für Hilfs- und Steuerkontakte | |
| Anzahl der NC-Kontakte für Hauptkontakte | 0 |
| Anzahl der NO-Kontakte für Hauptkontakte | 3 |
| Referenzcode gemäß IEC 81346-2 | Q |
| Polzahl des Hauptstromkreises | 3 |
| maximales Anzugsdrehmoment der Befestigungsschraube | 1.5 N·m |
| ● der Hilfs- und Steuerkontakte | M3 |
| ● aufgrund einer Berstung gemäß IEC 61000-4-4 | 2 kV / 5 kHz behavior criterion 2 |
| Gestaltung des Gewindes der Verbindungsschraube | |
| Anzahl der CO-Kontakte für Hilfskontakte | 0 |
| Anzahl der NC-Kontakte für Hilfskontakte | 0 |
| Anzahl der NO-Kontakte für Hilfskontakte | 0 |
| Stoßfestigkeit gemäß IEC 60068-2-27 | 15g / 11 ms |
| Art der verbindbaren Leiterquerschnitte | |
| — feinsträngig mit Kernendverarbeitung | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| Art der Steuerspannung | DC |
| ● 2 der bestellbaren Zubehörteile | 3RF2900-0EA18 |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | - |
| Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) | - |
| Vibrationsfestigkeit gemäß IEC 60068-2-6 | 2g |
| — feinsträngig ohne Kernendverarbeitung | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● für Hauptkontakte mit Schraubklemmen | 2 ... 2.5 N·m |
| Bemessungssteuerspannung Us bei Gleichstrom (EF003980) | ['4', '30'] |
| ● bei Gleichstrom-Anfangswert für die Signalerkennung <1> | 4 V |
| Steuerstrom bei minimaler Steuerversorgungsspannung | |
| elektrostatische Entladung gemäß IEC 61000-4-2 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| maximales Anzugsmoment [lbf·in] der Befestigungsschraube | 13 lbf·in |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 30 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | - |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) | - |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 41C / 41C |
| Stoßspannungswiderstand des Hauptstromkreises (Nennwert) | 6 kV |
| ● bei AWG-Kabeln für Hilfs- und Steuerkontakte | 1x (AWG 20 ... 12) |
| ● bei Gleichstrom-Vollausschlagwert für Signal<0>-Erkennung | 1 V |
| Bemessungssteuerspannung Us bei 50 Hz Wechselstrom (EF003978) | ['-', '-'] |
| Bemessungssteuerspannung Us bei 60 Hz Wechselstrom (EF003979) | ['-', '-'] |
| Installationshöhe in maximaler Höhe über dem Meeresspiegel | 1 000 m |
| Betriebsbereich in Abhängigkeit von der Betriebsspannung bei Wechselstrom | |
| Schutzart IP an der Vorderseite gemäß IEC 60529 | IP00 |
| Art des elektrischen Anschlusses des Hauptstromkreises (EF006819) | Other |
| durchgeführte HF-Störemissionen gemäß CISPR11 | Class A for industrial environment |
| Feldgebundene HF-Störemissionen gemäß CISPR11 | Class A for industrial environment |
| relative Symmetrietoleranz der Betriebsfrequenz | 10 % |
| Anzahl der Hauptkontakte als normalerweise offener Kontakt (EF001374) | 3 |
| ● aufgrund von Überspannungen zwischen Leiter und Erde gemäß IEC 61000-4-5 | 2 kV behavior criterion 2 |
| Anzahl der normalerweise geschlossenen Kontakte als Hauptkontakt (EF001375) | 0 |
| ● aufgrund hochfrequenter Strahlung gemäß IEC 61000-4-6 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● aufgrund von Leiter-Leiter-Überspannungen gemäß IEC 61000-4-5 | 1 kV behavior criterion 2 |
| Anzahl der Hilfskontakte als normalerweise offener Kontakt (EF001376) | 0 |
| Herstellerartikelnummer der gG-Sicherung bei NH-Auslegung verwendbar | |
| ● für Hilfs- und Steuerkontakte mit Schraubklemmen | 0.5 ... 0.6 N·m |
| Anzahl der Hilfskontakte als normalerweise geschlossener Kontakt (EF001377) | 0 |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 01.07.2006 |
| maximal zulässige Sperrspannung am Thyristor für die Hauptkontakte | 1 200 V |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| maximal zulässige Spannungsanstiegsrate am Thyristor für die Hauptkontakte | 500 V/µs |
| ● der Reserve-R-Sicherung zum Schutz von Halbleitern bei NH-Auslegung verwendbar | 3NE8003-1 |
| ● Vollbereichs-R-Sicherungseinsätze zum Halbleiterschutz bei NH-Auslegung verwendbar | 3NE1814-0; These fuses have a smaller rated current than the semiconductor relays |
| Leistungsverlust [W] bei Nennstrom ohne Laststromanteil typisch | 0.9 W |
| ● der Reserve-R-Sicherung zum Schutz von Halbleitern in zylindrischer Bauform 10 x 38 mm nutzbar | 3NC1025; These fuses have a smaller rated current than the semiconductor relays |
| ● der Reserve-R-Sicherung zum Schutz von Halbleitern in zylindrischer Bauform 14 x 51 mm nutzbar | 3NC1430 |
| ● der Reserve-R-Sicherung zum Schutz von Halbleitern in zylindrischer Bauform 22 x 58 mm nutzbar | 3NC2232 |
| Allgemeine Produktzulassung EMC Konformitätserklärung Bestätigung Prüfzertifikate Sonstige Typprüfzertifikate/Prüfbericht Bestätigung | General Product Approval |
Produktbeschreibung
SIRIUS, Three-phase solid state relay 3RF2 3RF2 30A 40 Degrees C 48-600V / 4-30V DC 3 Phases Controlled Connection by terminal of eyelet reverse voltage 1200V. Manufactured to order. Non-Cancelable No
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
