3NP1133-1CA11

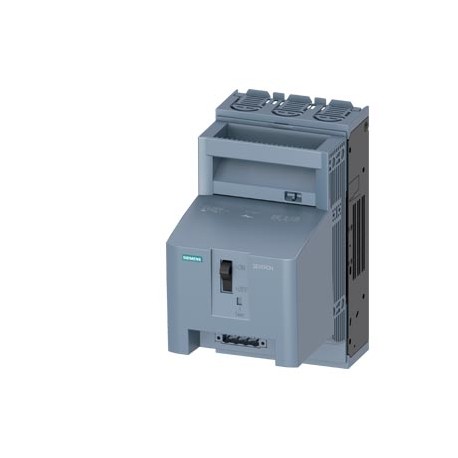

3NP1133-1CA11 SIEMENS SENTRON, Fuse switch disconnector 3NP1, 3-pole, NH00, 160 A, for assembly and installa..
$0.00USD
3795 auf Lager
Wichtige Spezifikationen
:
EAN:4011209701625
UPC:754554966878
ETIM:5
Lieferanteninformation
SIEMENS
Produkte: 367174
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| EAN | 4011209701625 |
| UPC | 754554966878 |
| ETIM | 5 |
| Tiefe | 165.5 mm |
| Breite | 105.8 mm |
| UNSPSC | 14 |
| eClass | 6 |
| Höhe | 202 mm |
| ● öffnen | IP20 |
| Gruppencode | P360 |
| Nettogewicht | 1.17 kg |
| Sicherungssystem | LV HRC fuse |
| ● maximal | 12 N·m |
| ● Mindestens | 10 N·m |
| Metallfaktor | LCP----- |
| Leistungsfaktor | |
| Datum: 05.10.2022 | |
| Produktgruppe | 5863 |
| Produktklasse | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Mengeneinheit | 1 Piece |
| Warencode | 85362090 |
| Produktfamilie | Basic Devices |
| Leistungsverlust [W] | |
| Gerätetyp | For assembly and installation on mounting plate |
| ● bei AC-22 B | 0.65 |
| ● bei AC-23 B | 0.45 |
| Nettogewicht (kg) | 1,340 Kg |
| Anzahl der Pole | 3 |
| ● Hauptschalter | No |
| ● Motorantrieb | No |
| ● Nennwert | 690 V |
| Befestigungsmethode | mounting plate |
| Produktfunktion | |
| ● auf der Vorderseite | IP40 |
| Ursprungsland | Czech Republic |
| Montageposition | horizontal/vertical |
| Betriebsspannung | |
| Größe der Sicherung | NH000, NH00 |
| ● Schienenmontage | No |
| ● Sicherheitsschalter | Yes |
| LKZ_FDB/ Katalog-ID | LV10.1 |
| Verpackungsmenge | 1 |
| Isolationsspannung | |
| Produktmarkenname | SENTRON |
| ● Bodenmontage | Yes |
| Verpackungsabmessungen | 185,00 x 244,00 x 122,00 |
| Produktbeschreibung | SENTRON, Fuse switch disconnector 3NP1, 3-pole, NH00, 160 A, for assembly and installation on mounting plate, flat terminal, Fuse monitoring: electromechanical, Cover level 45 mm |
| Verschmutzungsgrad | 3 |
| Betriebsstrom | |
| Produktbezeichnung | 3NP1 fuse switch disconnector |
| Schutzklasse IP | |
| Eignung für den Gebrauch | |
| ● Sicherungsüberwachung | Yes |
| ● Spannungsauslösung | No |
| Design des Produkts | cover level 45 mm |
| Kabeleinführung (EF000537) | - |
| ● Verriegelungsfunktion | Yes |
| ● gestrandet / maximal | 95 mm² |
| ● gestrandet / Minimum | 2.5 mm² |
| Produktlebenszyklus (PLM) | PM300:Active Product |
| ● bei Wechselstrom / Nennwert | 160 A |
| ● bei Gleichstrom / Nennwert | 240 V |
| ● Trennschalter | Yes |
| ● NOT-AUS-Schalter | No |
| ● mit kapazitiver Last | -0.25 |
| Konformitätserklärung | Test Certificates |
| Leistungsfaktor / bei AC-21 B | 0.95 |
| ● 4-Loch-Frontmontage | No |
| Exportkontrollbestimmungen | AL : N / ECCN : EAR99 |
| Anzahl der Pole (EF001391) | 3 |
| Produktmerkmale / verschließbar | Yes |
| Größe der Trennverbindung | 00 and 000 |
| Standardlieferzeit ab Werk | 2 Day/Days |
| Zuschlag für Rohstoffe | None |
| Produktmerkmal / Verriegelung | Yes |
| ● bei 35 °C / Nennwert | 160 A |
| ● bei 40 °C / Nennwert | 155 A |
| ● bei 45 °C / Nennwert | 145 A |
| ● bei 50 °C / Nennwert | 140 A |
| ● bei 55 °C / Nennwert | 133 A |
| Verpackungsgröße (Maßeinheit) | MM |
| Produkterweiterung / optional | |
| ● Phasenausfallüberwachung | Yes |
| Geeignet für Sicherungen (EF006692) | NH000, NH00 |
| Verbindungstechnologie | Flat terminal |
| ● Wartungs-/Reparaturschalter | Yes |
| Motorantrieb optional (EF007386) | false |
| Konstruktion des Betätigungselements | Cover handle |
| Gestaltung der Sicherheitsüberwachung | electro mechanical |
| ● massiv oder litzenförmig / maximal | 95 mm² |
| ● massiv oder litzenförmig / Minimum | 2.5 mm² |
| Mit Fehlerschutz (EF007384) | true |
| Motorantrieb integriert (EF006697) | false |
| Version als Hauptschalter (EF006981) | false |
| ● bei Wechselstrom / Nennwert / Maximalwert | 690 V |
| ● bei Wechselstrom / Nennwert / Mindestwert | 24 V |
| ● bei Gleichstrom / Nennwert / Maximalwert | 250 V |
| ● bei Gleichstrom / Nennwert / Mindestwert | 24 V |
| Art des Steuerelements (EF006976) | Cover grip |
| Ausgestattet mit Steckverbindern (EF011696) | false |
| Positionssteuerelement (EF009410) | Front side |
| Ausführung als Sicherheitsschalter (EF006985) | true |
| Umgebungstemperatur / während der Lagerung | |
| Produkterweiterung / Hilfsschalter | Yes |
| ● der Sicherung / pro Sicherung / maximal | 12 W |
| Artikelnummer (Marktnummer) | 3NP1133-1CA11 |
| Bemessungsdauerstrom Iu (EF001389) | 160.0 |
| ● Überwachung des Überspannungsschutzes | Yes |
| Geeignet für die Bodenmontage (EF007243) | true |
| Geeignet für die Frontmontage (EF007246) | false |
| WEEE (2012/19/EU) Rücknahmepflicht | Yes |
| Umgebungstemperatur / während des Betriebs | |
| Design des Lastschalters / Streifenform | No |
| Stoßspannungsfestigkeit / Nennwert | 8 kV |
| ● Produktkomponente / Auslöseanzeige | Yes |
| Geeignet für die Montage an Stromschienen (EF007259) | false |
| ● bei AC-21 B / bei 240 V / Nennwert | 160 A |
| ● bei AC-21 B / bei 400 V / Nennwert | 160 A |
| ● bei AC-21 B / bei 500 V / Nennwert | 160 A |
| ● bei AC-21 B / bei 690 V / Nennwert | 160 A |
| ● bei AC-22 B / bei 240 V / Nennwert | 160 A |
| ● bei AC-22 B / bei 400 V / Nennwert | 160 A |
| ● bei AC-22 B / bei 500 V / Nennwert | 160 A |
| ● bei AC-22 B / bei 690 V / Nennwert | 125 A |
| ● bei AC-23 B / bei 240 V / Nennwert | 160 A |
| ● bei AC-23 B / bei 400 V / Nennwert | 160 A |
| ● bei AC-23 B / bei 500 V / Nennwert | 63 A |
| ● bei AC-23 B / bei 690 V / Nennwert | 35 A |
| ● bei DC-21 B / bei 120 V / Nennwert | 160 A |
| ● bei DC-21 B / bei 240 V / Nennwert | 160 A |
| ● bei DC-21 B / bei 440 V / Nennwert | 160 A |
| ● bei DC-22 B / bei 120 V / Nennwert | 160 A |
| ● bei DC-22 B / bei 240 V / Nennwert | 160 A |
| ● bei DC-22 B / bei 440 V / Nennwert | 125 A |
| ● bei DC-23 B / bei 120 V / Nennwert | 100 A |
| ● bei DC-23 B / bei 240 V / Nennwert | 100 A |
| ● bei DC-23 B / bei 440 V / Nennwert | 63 A |
| ● Frontmontage mit zentraler Befestigung | No |
| Art des Antriebsmechanismus / Motorantriebs | No |
| ● Produktkomponente / Unterspannungsauslöser | No |
| Maximale Nennbetriebsspannung Ue AC (EF007355) | 690 |
| Anzugsmoment / mit Schraubklemmen | |
| Anzahl der CO-Kontakte / für Hilfskontakte | 0 |
| Anzahl der NC-Kontakte / für Hilfskontakte | 0 |
| Anzahl der Öffnerkontakte / für Hilfskontakte | 0 |
| ● Überwachung von Produktfunktions- / Phasenausfällen | No |
| Schutzart (IP), Vorderseite (EF003118) | IP40 |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | - |
| Bemessungskurzzeit-Stoßstromfestigkeit lcw (EF007050) | - |
| Version als Not-Aus-Installation (EF006959) | false |
| ● mit kapazitiver Last / bei 400 V / Nennwert | 72 A |
| ● mit kapazitiver Last / bei 500 V / Nennwert | 55 A |
| Regionsspezifische Preisgruppe / Preisgruppe der Zentrale | 14M / 1DL |
| Mechanische Lebensdauer (Schaltzyklen) / typisch | 2 000 |
| ● bei einem Verschmutzungsgrad von 2 / bei AC / Nennwert | 1 000 V |
| ● bei einem Verschmutzungsgrad von 3 / bei AC / Nennwert | 690 V |
| Konditionierter Bemessungskurzschlussstrom Iq (EF001444) | 80.0 |
| ● mit geschlossenem Schalter / mit Abdeckung oder Kabelschuhabdeckung | IP40 |
| anschließbarer Leiterquerschnitt / für Hauptkontakte | |
| Art des elektrischen Anschlusses des Hauptstromkreises (EF006819) | Rail connection |
| Art des elektrischen Anschlusses / für den Hauptstromkreis | busbar connection |
| ● mit geschlossenem Schalter / ohne Abdeckung oder Kabelschuhabdeckung | IP30 |
| Durchlassstrom / bei geschlossenem Schalter / maximal zulässig | 23 kA |
| Anordnung der elektrischen Steckverbinder / für den Hauptstromkreis | other |
| ● Produktkomponente / Unterspannungsauslöser mit führendem Kontakt | No |
| ● mit herkömmlichem Bemessungswärmestrom / ohne Sicherung / pro Pol | 5 W |
| Einhaltung der Stoffbeschränkungen gemäß der RoHS-Richtlinie | Since: 23.10.2008 |
| Durchlassstrom / mit Hochgeschwindigkeitsaktivierung / maximal zulässig | 15 kA |
| ● mit herkömmlichem Bemessungswärmestrom / ohne Sicherung / pro Gerät | 15 W |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● für den Nennstrom / bei Wechselstrom / im warmen Betriebszustand / pro Pol | 17 W |
| Art der verbindbaren Leiterquerschnitte / der laminierten Leiter / maximal | 24 x 12 mm |
| Allgemeine Produktzulassung, Bestätigung, Sonstiges, Konformitätserklärung, Prüfzertifikate, Schifffahrt/Schifffahrt, Sonstiges, Konformitätserklärung für Großbritannien, Typprüfzertifikate/Prüfbericht, Sonstiges | General Product Approval |
