1SCA022460R9940

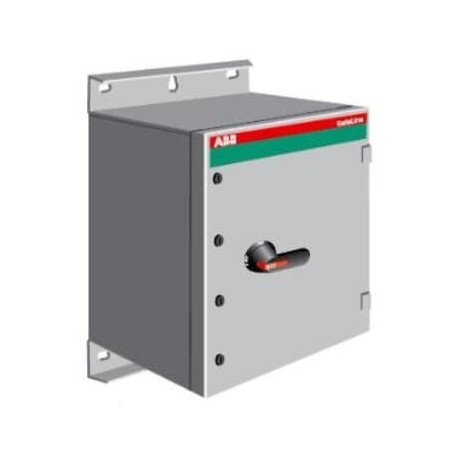

1SCA022460R9940 ABB Int. Boxed disconnector OT630KAUR6TZ
$0.00USD
3510 auf Lager
Wichtige Spezifikationen
:(500 V) 570 A
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Lieferanteninformation
ABB
Produkte: 44170
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| (500 V) 570 A | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122205 |
| eClass | V11.1 : 27371403 |
| Standards | IEC 60947-1, -3 |
| Stromausfall | at Rated Operating Conditions per Pole 25 W |
| Griffart | Pistol handle |
| RoHS-Status | Following EU Directive 2011/65/EU |
| Grifffarbe | Black |
| Neutraler Typ | No neutral terminal |
| WEEE-Kategorie | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| Anzahl der Pole | 6 |
| Verschmutzungsgrad | 3 |
| RoHS-Informationen | 1SCC340075D0201 |
| Ursprungsland | Finland (FI) |
| E-Nummer (Schweden) | 3135050 |
| Produktnettobreite | 800 mm |
| REACH-Erklärung | 1SCC340076D0201 |
| Anzugsdrehmoment | Main Circuit 75 N·m |
| E-Nummer (Finnland) | 3642851 |
| Gehäusematerial | Steel sheet |
| Nettohöhe des Produkts | 1000 mm |
| Nettogewicht des Produkts | 39.8 kg |
| Technische Zeichnungen | OTKM108033PBL8R.stp |
| Paketebene 1 EAN | 6417019144177 |
| Kabeleinführungsposition | Bottom/Bottom |
| Schutzgrad | acc. to IEC 60529 IP65 |
| Zolltarifnummer | 85363090 |
| Einheiten der Paketstufe 1 | box 1 piece |
| Paketebene 1 Breite | 815 mm |
| Kabelanschlüsse pro Seite | Blank / 8xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Mindestbestellmenge | 1 piece |
| Paketebene 1 Höhe | 425 mm |
| Schlagfestigkeitsklasse | Housing IK09 |
| Anleitungen und Handbücher | 1SCC340016M0005 |
| Position der PE-Terminals | Bottom In - Bottom Out |
| Empfohlener Schraubendreher | Main Circuit M12 |
| Nennbetriebsspannung | Main Circuit 1000 V |
| Montierte Hilfskontakte | 4 NO, 2 NC |
| Objektklassifizierungscode | Q |
| Position der Leitungsanschlüsse | Bottom In - Bottom Out |
| Nettotiefe/Länge des Produkts | 330 mm |
| Bruttogewicht der Paketebene 1 | 46 kg |
| Bemessungsisolationsspannung (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Konformitätserklärung – CE | 1SCC340029D2704 |
| Paketebene 1 Tiefe / Länge | 1310 mm |
| Anzahl der Hilfskontakte NC | 2 |
| Anzahl der Hilfskontakte: Nein | 4 |
| Anschlusskapazität Hauptstromkreis | Hole Diameter 12 mm |
| Datenblatt, Technische Informationen | 1SCC340015C0201 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| Maximale Anzahl montierter Hilfskontakte | 4 NO, 4 NC |
| Konventioneller Wärmestrom (Ithe) | Fully Enclosed 570 A |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 315 kW |
| Gesetz zur Kontrolle toxischer Substanzen (TSCA) | 1SCC340095D0201 |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 570 A |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 570 A |
| Bemessungskurzschlussleistung (Icm) | (1000 V AC) 80 kA |
| Vorlage für die Berichterstattung über Konfliktmineralien (CMRT) | 9AKK108467A5658 |
| Bemessungs-Kurzschlussstrom (inc) | 90 kA |
| Bemessungskurzzeit-Stoßstromfestigkeit bei niedriger Spannung (Icw) | for 1 s 20 kA |
Produktbeschreibung
OT630KAUR6TZ Safety switch
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
