1SBL176560R2300

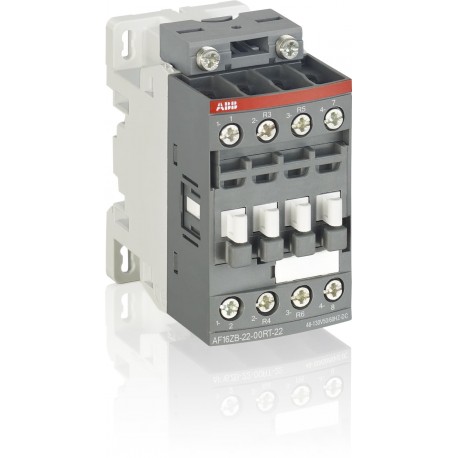

1SBL176560R2300 ABB AF16ZB-22-00RTCONT.TRACB.100-250VAC-DC
$0.00USD
4134 auf Lager
Wichtige Spezifikationen
:Main Circuit 50 / 60 Hz
ETIM 4:EC000066 - Magnet contactor, AC-switching
ETIM 5:EC000066 - Magnet contactor, AC-switching
ETIM 6:EC000066 - Power contactor, AC switching
Lieferanteninformation
ABB
Produkte: 44170
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Main Circuit 50 / 60 Hz | |
| ETIM 4 | EC000066 - Magnet contactor, AC-switching |
| ETIM 5 | EC000066 - Magnet contactor, AC-switching |
| ETIM 6 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371003 |
| Standards | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. |
| RoHS-Status | Following EU Directive 2011/65/EU |
| Betriebszeit | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Anschlussart | Ring-Tongue Terminals |
| WEEE-Kategorie | 5. Small Equipment (No External Dimension More Than 50 cm) |
| CB-Zertifikat | CB_SE-113345 |
| UR-Zertifikat | UL_20121126-E319322_4_1 |
| WEEE B2C / B2B | Business To Business |
| CCC-Zertifikat | CCC_2010010304445624 |
| CQC-Zertifikat | CQC2010010304445624 |
| EAC-Zertifikat | EAC_RU C-FR ME77 B03597 |
| UL-Listungskarte | UL_E319322 |
| RoHS-Informationen | 2CMT2021-006277 |
| Produktnettobreite | 45 mm |
| REACH-Erklärung | 2CMT2021-006202 |
| Klimabeständigkeit | Category B according to IEC 60947-1 Annex Q |
| Nettohöhe des Produkts | 86 mm |
| Nettogewicht des Produkts | 0.32 kg |
| Paketebene 1 EAN | 3471523129832 |
| Nennfrequenz (f) | Control Circuit 50 / 60 Hz |
| Schutzgrad | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP10 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Zolltarifnummer | 85364900 |
| Einheiten der Paketstufe 1 | box 1 piece |
| Paketebene 1 Breite | 87 mm |
| Einheiten der Paketstufe 2 | box 27 piece |
| Paketbreite Ebene 2 | 250 mm |
| Einheiten der Paketstufe 3 | 1296 piece |
| Mindestbestellmenge | 1 piece |
| Paketebene 1 Höhe | 47 mm |
| Pakethöhe Ebene 2 | 315 mm |
| Umgebungslufttemperatur | Close to Contactor for Storage -60 ... +80 °C |
| CAD-Maßzeichnung | 2CDC001079B0201 |
| Anweisungen für das Lebensende | 1SBC101080M6801 |
| Anleitungen und Handbücher | 1SBC101035M6801 |
| Anzugsdrehmoment UL/CSA | Control Circuit 11 in·lb |
| Allgemeine Nutzungsklasse UL/CSA | (600 V AC) 30 A |
| Maximale Bremskraft | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| Nennbetriebsspannung | Main Circuit 690 V |
| Anzahl der Hauptkontakte NC | 2 |
| Anzahl der Hauptkontakte: Nein | 2 |
| Objektklassifizierungscode | Q |
| Nettotiefe/Länge des Produkts | 77 mm |
| Bruttogewicht der Paketebene 1 | 0.32 kg |
| Bruttogewicht der Paketstufe 2 | 17.28 kg |
| Bemessungsisolationsspannung (Ui) | acc. to IEC 60947-4-1 690 V |
| Konformitätserklärung – CE | 1SBD250004U1000 |
| Paketebene 1 Tiefe / Länge | 79 mm |
| Paketebene 2 Tiefe / Länge | 300 mm |
| Konformitätserklärung - CCC | 2020980304001253 |
| Anzahl der Hilfskontakte NC | 0 |
| Anzahl der Hilfskontakte: Nein | 0 |
| Konformitätserklärung - UKCA | 1SBD250035U1000 |
| Maximale Betriebsspannung UL/CSA | Main Circuit 600 V |
| Montage mit Schrauben (nicht im Lieferumfang enthalten) | 2 x M4 screws placed diagonally |
| Bemessungsbetriebsleistung AC-3 (Pe) | (400 V) 7.5 kW |
| IDEA Granular Category Code (IGCC) | 4758 >> Iec Contactors |
| Bemessungssteuerspannung (Uc) | 50 Hz 100 ... 250 V |
| Bemessungsbetriebsstrom AC-1 (Ie) | (690 V) 40 °C 30 A |
| Bemessungsbetriebsstrom AC-3 (Ie) | (415 V) 60 °C 18 A |
| Gesetz zur Kontrolle toxischer Substanzen (TSCA) | 2CMT2023-006525 |
| Maximale elektrische Schaltfrequenz | (AC-1) 600 cycles per hour |
| Maximale mechanische Schaltfrequenz | 3600 cycles per hour |
| Zulässige maximale Betriebshöhe | Without Derating 3000 m |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Umweltproduktdeklaration (EPD) | 1SBD250584E3000 |
| Vorlage für die Berichterstattung über Konfliktmineralien (CMRT) | 9AKK108467A5658 |
| Konventioneller Freiluft-Wärmestrom (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A |
| Stoß- und Vibrationsfestigkeit gemäß IEC 61373 | Category 1, Class B |
| Bemessungskurzzeit-Stoßstromfestigkeit bei niedriger Spannung (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A |
Produktbeschreibung
AF16ZB-22-00RT-23 100-250V50/60HZ-DC Contactor
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
Produktdokumente
Datenblatt
Technische Spezifikationen und Leistungsdaten
Benutzerhandbuch
Installations- und Betriebsanleitung
