1SAZ431201R1002

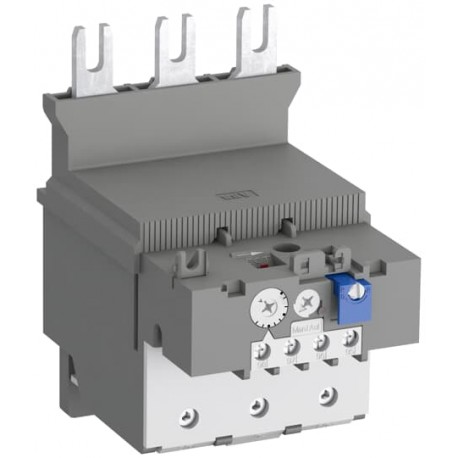

1SAZ431201R1002 ABB TF140DU-110 Thermal Overload Relay
$0.00USD
3160 auf Lager
Wichtige Spezifikationen
:Auxiliary Circuit 500 V AC
ETIM 4:EC000106 - Thermal overload relay
ETIM 5:EC000106 - Thermal overload relay
ETIM 6:EC000106 - Thermal overload relay
Lieferanteninformation
ABB
Produkte: 44170
Versand in der Regel innerhalb von 2-3 Werktagen
Qualität garantiert
Schneller Versand
Technischer Support
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Auxiliary Circuit 500 V AC | |
| ETIM 4 | EC000106 - Thermal overload relay |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 8 | EC000106 - Thermal overload relay |
| UNSPSC | 39122330 |
| eClass | V11.0 : 27371501 |
| Standards | IEC/EN 60947-1 |
| Stromausfall | at Rated Operating Conditions per Pole 2.1 W |
| RoHS-Status | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Funktionsname | Feature Value |
| Geeignet für | AF116 |
| Einstellbereich | 80 ... 110 A |
| WEEE-Kategorie | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV-Zertifikat | 1SAA941003-0201 |
| CB-Zertifikat | 1SAA941012-2001 |
| LR-Zertifikat | 1SAA941004-0501 |
| UL-Zertifikat | E48139-20120831 |
| WEEE B2C / B2B | Business To Business |
| ABS-Zertifikat | 1SAA941004-0101 |
| CQC-Zertifikat | CQC2016010309922935 |
| EAC-Zertifikat | 1SAA941002-2702 |
| Anzahl der Pole | 3 |
| Verschmutzungsgrad | 3 |
| RINA-Zertifikat | RINA_ELE098115XG |
| RMRS-Zertifikat | 1SAA941002-0701 |
| RoHS-Informationen | 2CMT2021-006277 |
| Maßzeichnung | 1SAZ400404F0001 |
| E-Nummer (Schweden) | 3210242 |
| Montageposition | any |
| Produktnettobreite | 89 mm |
| REACH-Erklärung | 2CMT2021-006202 |
| Anzugsdrehmoment | Auxiliary Circuit 0.8 ... 1.2 N·m |
| DNV GL-Zertifikat | 1SAA941004-0301 |
| E-Nummer (Finnland) | 3706577 |
| Nettohöhe des Produkts | 140 mm |
| Nettogewicht des Produkts | 0.82 kg |
| Paketebene 1 EAN | 4013614446825 |
| Paketebene 2 EAN | 4013614494369 |
| Nennfrequenz (f) | Auxiliary Circuit 50 Hz |
| Schutzgrad | IP20 |
| Kontaktbewertung UL/CSA | (NC:) B600 |
| Zolltarifnummer | 85364900 |
| Einheiten der Paketstufe 1 | carton 1 piece |
| Paketebene 1 Breite | 165 mm |
| Einheiten der Paketstufe 2 | 4 piece |
| Paketbreite Ebene 2 | 280 mm |
| Abisolierlänge | Auxiliary Circuit 9 mm |
| Mindestbestellmenge | 1 piece |
| Paketebene 1 Höhe | 133 mm |
| Pakethöhe Ebene 2 | 210 mm |
| Umgebungslufttemperatur | Operation -25 ... +55 °C |
| CAD-Maßzeichnung | 2CDC001079B0201 |
| Anweisungen für das Lebensende | 1SAC200334H0001 |
| Anleitungen und Handbücher | 2CDC106050M6802 |
| Empfohlener Schraubendreher | Auxiliary Circuit Pozidriv 2 |
| Release-Klasse (EF006668) | CLASS 10 A |
| Widerstandsfähigkeit gegen Vibrationen | 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz |
| Anzugsdrehmoment UL/CSA | Auxiliary Circuit 12 in·lb |
| Umweltinformationen | 1SAC200090H0009 |
| Anzahl der geschützten Masten | 3 |
| Nennbetriebsspannung | Auxiliary Circuit 440 V DC |
| Montageart (EF000003) | Direct attachment |
| Objektklassifizierungscode | F |
| Nettotiefe/Länge des Produkts | 126 mm |
| Bruttogewicht der Paketebene 1 | 0.945 kg |
| Bruttogewicht der Paketstufe 2 | 8.786 kg |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Konformitätserklärung – CE | 1SAD101100-3507 |
| Paketebene 1 Tiefe / Länge | 151 mm |
| Paketebene 2 Tiefe / Länge | 395 mm |
| Bemessungsbetriebsstrom (Ie) | 110 A |
| Konformitätserklärung - CCC | 2020980304001320 |
| Anzahl der Hilfskontakte NC | 1 |
| Anzahl der Hilfskontakte: Nein | 1 |
| Reset-Funktionseingang (EF011940) | No |
| Anschlusskapazität Hauptstromkreis | Flexible with Ferrule 1/2x 16 ... 70 mm² |
| Konformitätserklärung - UKCA | 1SAD201100-3507 |
| Maximale Betriebsspannung UL/CSA | Main Circuit 600 V AC |
| Datenblatt, Technische Informationen | 2CDC106061D0201 |
| Anleitungen und Handbücher (Teil 2) | 1SAC200017M0002 |
| Zeit-Strom-Kennlinie | 1SAZ400503F0002 |
| IDEA Granular Category Code (IGCC) | 5366 >> Thermal overload relay |
| Einstellbarer Strombereich (EF008211) | 110 A |
| Automatische Rücksetzfunktion (EF011941) | Yes |
| Gesetz zur Kontrolle toxischer Substanzen (TSCA) | 2CMT2023-006525 |
| Kompensation der Umgebungslufttemperatur | Yes |
| Bemessungsbetriebsstrom AC-15 (Ie) | (120 V) NC 3 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (125 V) NC 0.25 A |
| Anschlusskapazität Hilfsstromkreis | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Reset-Funktions-Druckknopf (EF011942) | Yes |
| Zulässige maximale Betriebshöhe | 2000 m |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Auxiliary Circuit 6 kV |
| Anschlusskapazität Hauptstromkreis UL/CSA | Flexible 1/2x 6-2/0 AWG |
| Umweltproduktdeklaration (EPD) | 1SAC200274H0001 |
| Maximale Nennbetriebsspannung Ue (EF007357) | 690 V |
| Stoßfestigkeit gemäß IEC 60068-2-27 | 11 ms Pulse 12g |
| Vorlage für die Berichterstattung über Konfliktmineralien (CMRT) | 9AKK108467A5658 |
| Konventioneller Freiluft-Wärmestrom (Ith) | Auxiliary Circuit NC 10 A |
| Anschlusskapazität Hilfsstromkreis UL/CSA | Flexible 1/2x 18-14 AWG |
| Art des elektrischen Anschlusses des Hauptstromkreises (EF006819) | Screw connection |
| Anzahl der Hilfskontakte als Wechslerkontakt (EF003531) | 1 |
| Anzahl der Hilfskontakte als normalerweise offener Kontakt (EF001376) | 1 |
| Anzahl der Hilfskontakte als normalerweise geschlossener Kontakt (EF001377) | 1 |
Produktbeschreibung
TF140DU-110 RELAY TERM. OVERCAR. 80-110A
Hauptmerkmale
- Qualität in Industrieklasse
- RoHS-konform
- CE-zertifiziert
- 1‑Jahresgarantie
